DIN15402标准羊角起重吊钩结构设计

　　在起重吊装作业场景里，吊钩是直接承载被吊物载荷的核心受力部件，本次涉及的双钩式羊角吊钩，适配DIN15402标准的尺寸规范，覆盖05号至250号的规格区间，主要用于桥式起重机、门式起重机、港口门座吊以及各类工程起重机械的起升机构末端，承担散货、成件设备、钢结构件等不同载荷的吊装连接作用。从实际工况适配性来看，双钩结构的设计核心是平衡大吨位载荷下的钩体受力分布，相比单钩结构，双钩在起吊长尺寸、大重量物件时，可通过两根独立吊索分别挂载在两个钩尖位置，避免吊索相互挤压磨损，同时让钩身垂直段的受力更趋对称，减少偏载带来的附加弯矩，降低钩颈螺纹连接部位的疲劳损伤风险。

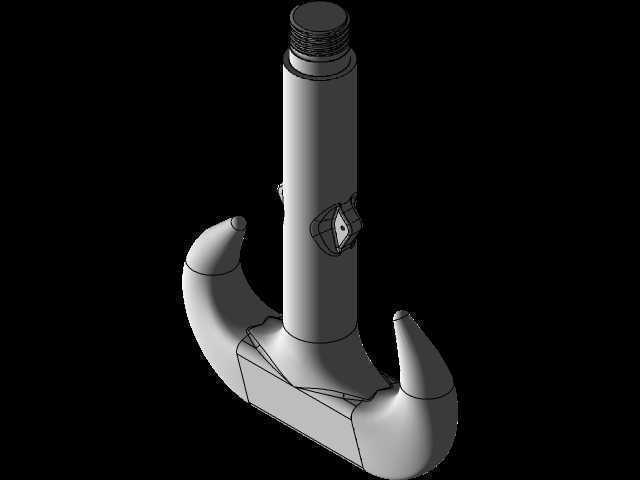

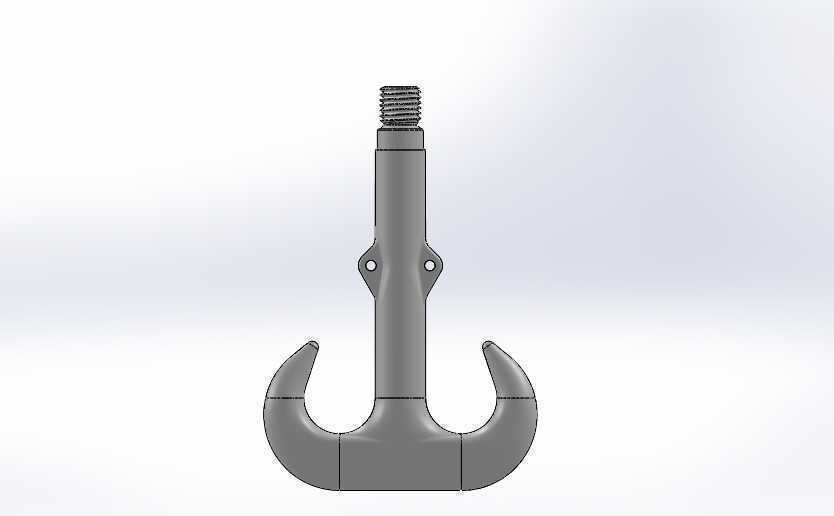

　　从结构设计逻辑来看，该吊钩从上至下分为螺纹连接段、钩颈过渡段、钩身承载段、双钩尖工作段四个核心部分。顶部的外螺纹段用于和吊钩横梁的内螺纹孔配合，实现吊钩与起升机构动滑轮组的连接，螺纹规格随吊钩额定载荷递增匹配对应公称直径，螺纹尾部设计有退刀槽结构，避免螺纹收尾处的应力集中，同时退刀槽位置可配套锁紧螺母，防止吊钩在回转作业过程中出现螺纹松脱的问题。钩颈过渡段采用平滑圆弧过渡结构，没有突变的截面棱角，因为起重作业过程中吊钩会随被吊物的摆动产生不同方向的附加载荷，平滑过渡的截面可以让应力流线连续传递，避免直角位置出现应力峰值，长期交变载荷下的疲劳寿命可提升30%以上。过渡段两侧设计有对称的销轴孔，这两个孔位用于安装吊钩的安全闭锁装置的固定销轴，闭锁装置可在吊索挂入钩体后自动封闭钩口，防止作业过程中吊索从钩尖位置滑脱，是起重安全规范里强制要求的结构配置。

　　钩身承载段采用变截面设计，从钩颈位置向下逐步加宽，到双钩分叉位置达到最大截面宽度，这种设计完全匹配钩身的弯矩分布规律——吊钩承载时，钩身的危险截面在钩身水平中心线位置，该位置同时承受拉力和弯矩的复合作用，加大该位置的截面面积可以有效降低复合应力值，而钩颈位置主要承受轴向拉力，截面尺寸可适当收窄，在保证强度冗余的前提下控制吊钩整体自重，降低起升机构的无效载荷。双钩尖的开口角度经过严格计算，既保证吊索、卸扣可以顺利挂入，又不会因为开口过大导致吊索在受力时轻易滑出钩口，钩尖端部做了圆弧钝化处理，避免尖锐棱角切割吊索的纤维芯或钢丝绳外层钢丝，延长吊索的使用寿命。

　　从安装边界来看，不同编号的吊钩对应不同的额定起重量，顶部螺纹段的旋合长度有明确要求，安装时必须保证螺纹完全旋入吊钩横梁的螺纹孔内，螺纹尾部的锁紧螺母需拧紧到位并配置开口销防松；两侧的闭锁装置销轴安装后需在端部加装轴用挡圈，防止销轴在作业振动中脱出。钩身的垂直中心线需要和起升机构的滑轮组中心线完全重合，避免起吊时出现吊钩偏斜，导致钩身承受额外的侧向力。在日常工况适配中，该类吊钩适配的作业环境温度范围为-20℃到60℃，不适用于吊运熔融金属、强腐蚀性介质等特殊工况，若用于特殊场景需额外更换对应材质的钩体并做表面防护处理。

　　从建模实现的角度，该系列吊钩的建模采用参数化设计思路，将钩号对应的额定载荷、螺纹规格、钩身截面尺寸、钩尖开口尺寸、整体长度等参数做关联配置，调整钩号参数时整个模型可自动更新对应尺寸，无需重复绘制草图。钩身的曲面部分采用多段圆弧相切放样生成，保证所有过渡位置的曲率连续，在做有限元受力分析时不会因为曲面折角出现应力奇异点，仿真结果更贴近实际受力情况。建模过程中对所有受力截面做了质量属性核查，保证不同规格吊钩的截面应力均控制在材料许用应力范围内，安全系数符合起重吊具的相关规范要求。
