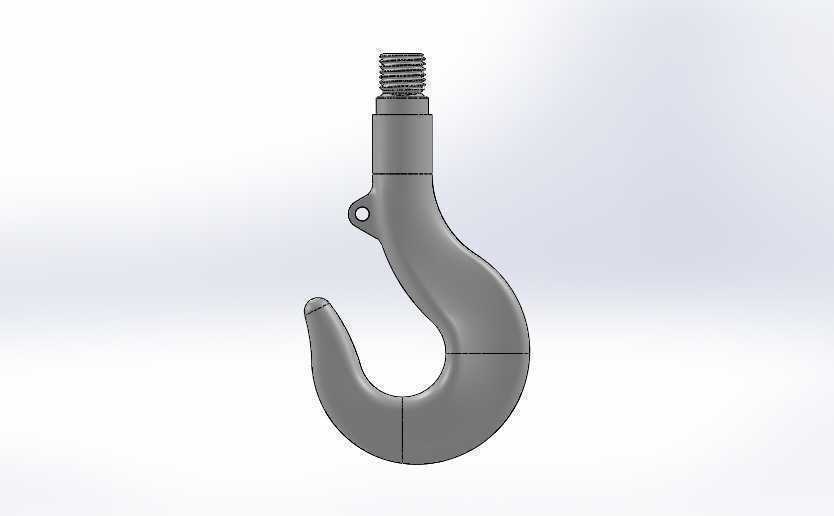

DIN15401标准螺纹连接起重吊钩结构

　　在车间日常的物料转运、重型设备检修吊装、港口散货装卸这类高频重载作业场景里，吊钩作为起重设备直接承载吊重的末端构件，其结构可靠性直接决定作业安全边界，这款符合DIN15401标准的螺纹连接式吊钩，就是针对中小吨位定点吊装场景设计的末端吊具构件。从实际选型适配的角度看，这类带外螺纹安装段的吊钩，不需要额外的钩座铰接结构，能直接拧入配套的起重横梁、吊具连接板或者电动葫芦的起升端连接座，安装边界非常清晰：顶部的外螺纹段为标准公制粗牙螺纹，螺纹有效旋合长度经过载荷校核，安装时只要保证螺纹完全旋入配套螺孔，加上锁紧螺母防松，就能满足额定载荷下的连接强度要求，不会出现铰接式吊钩的横向窜动问题，适合吊装路径固定、吊重方向始终沿吊钩轴线方向的作业场景，比如生产线定点工位的工件上下料、仓库固定点位的重型货架物料调运。

　　从结构设计的细节来看，钩身的曲线轮廓完全按照DIN15401标准的曲率要求建模，钩腔的开口尺寸经过优化，既能顺利穿入常见的卸扣、吊装带吊环，又不会因为开口过大导致吊索具在起升过程中意外滑脱；钩尖位置做了向内的小角度收边，没有额外的安全舌片结构，这是因为该标准下的这类吊钩主要适配带有闭锁结构的吊索具，或者用于作业过程中吊重始终保持垂直起升、不会出现斜拉斜吊的工况，减少额外构件带来的维护点。钩身靠近螺纹段的位置设计了一个小型的工艺通孔，这个孔并非用于挂载，而是穿入保险销或者铁丝，配合顶部的锁紧螺母实现双重防松，避免设备长期运行过程中螺纹因为振动出现回松脱扣的风险，这个细节在很多同类型吊钩的建模中很容易被忽略，但实际现场使用中是必不可少的安全结构。

　　从受力设计的角度拆解，整个钩身的截面是渐变的椭圆截面，从顶部螺纹连接段往下，钩身的截面面积随着受力弯矩的变化逐步调整：在钩身弯曲段的内侧，也就是受拉应力最大的位置，截面厚度最大，往钩尖方向截面逐步收窄，既保证了最大载荷下的应力值在材料许用应力范围内，又尽可能控制了吊钩的自身重量，不会因为过重增加起升机构的额外负载。顶部的螺纹段和钩身的过渡位置做了大圆角过渡，没有应力集中的直角台阶，避免长期交变载荷下在过渡位置出现疲劳裂纹，这也是起重类构件设计的核心要点——所有受力转折位置都必须做圆滑过渡，杜绝锐角缺口带来的应力集中隐患。

　　在实际应用中，这类吊钩的适配场景非常明确：额定起重量覆盖0.5吨到5吨的区间，不能用于大吨位的重载吊装，也不能用于有强烈冲击载荷的作业场景，比如锻锤车间的工件吊装、重型铸件的翻转作业，这类场景会产生数倍于额定载荷的冲击载荷，超出螺纹连接的承载极限。日常维护中，只需要定期检查螺纹段的磨损情况、钩身是否出现塑性变形、钩尖开口尺寸是否出现超差的扩张，就能判断吊钩是否还能继续使用，相比带滑轮组的重型吊钩，维护成本低，更换也非常方便，只要拧下旧吊钩换上同规格的新件，不需要拆解整个起升机构的连接结构，能大幅减少设备停机维护的时间。建模过程中，整个钩身的曲面曲率完全贴合标准要求，螺纹段的牙型尺寸也符合对应规格的螺纹标准，安装配合面的平面度、过渡圆角的尺寸都和实际加工要求一致，能直接用于吊具的装配干涉检查、起升机构的整体结构仿真，不需要额外调整模型尺寸就能导入装配体使用。
