低成本桌面级三轴数控雕刻铣削设备

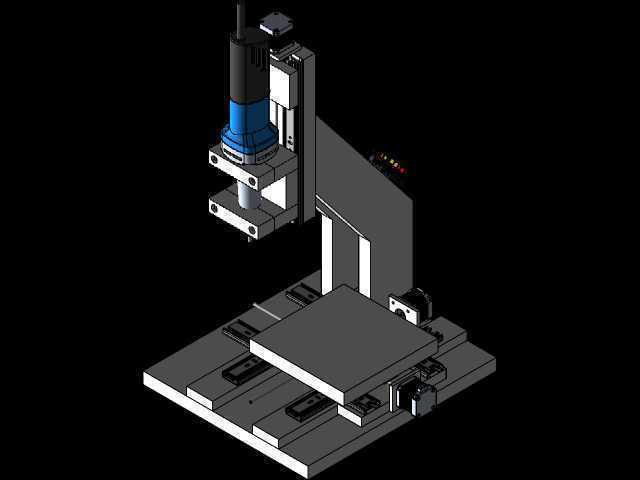

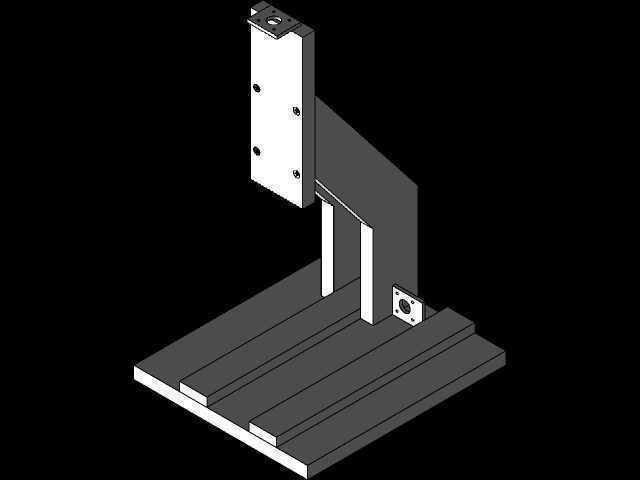

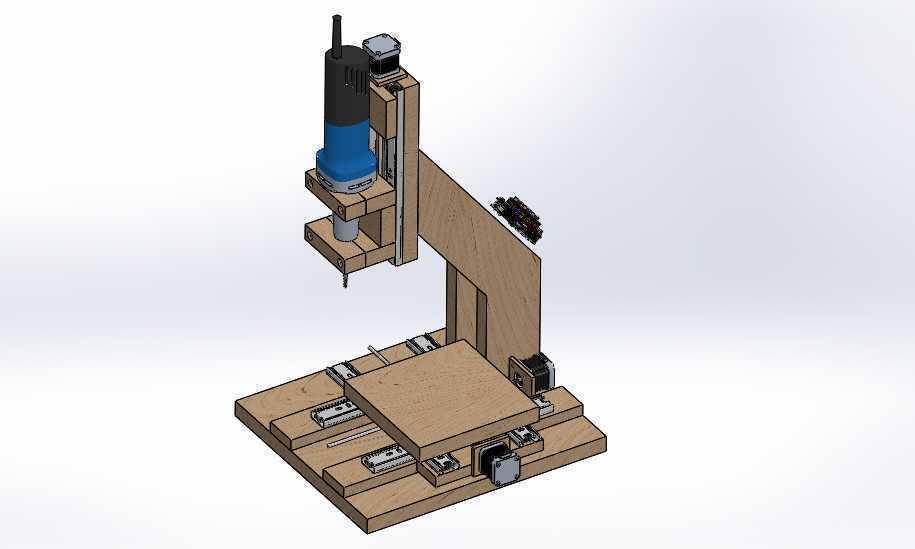

　　这款小型三轴加工设备的设计初衷，是面向个人工坊、小型加工场景的轻载加工需求，填补工业级数控设备成本过高、手动加工精度不足的市场空白，可覆盖软金属、木材、工程塑料等常见非金属及低硬度金属的小尺寸工件加工任务，适配打样、小批量定制件生产、DIY创作等多种实际作业场景。从结构布局来看，设备采用定梁式龙门架构，Z轴主轴组件固定于立式立柱上，X轴带动加工平台做前后方向进给，Y轴带动滑座做左右方向进给，这种布局的优势在于运动部件重量分配均衡，轻载工况下运动惯量小，传动响应速度快，同时机架整体占用空间紧凑，可直接放置于常规工作台面使用，无需额外做设备基础浇筑，适配小型作业空间的安装需求。机架主体采用多层胶合板作为结构基材，

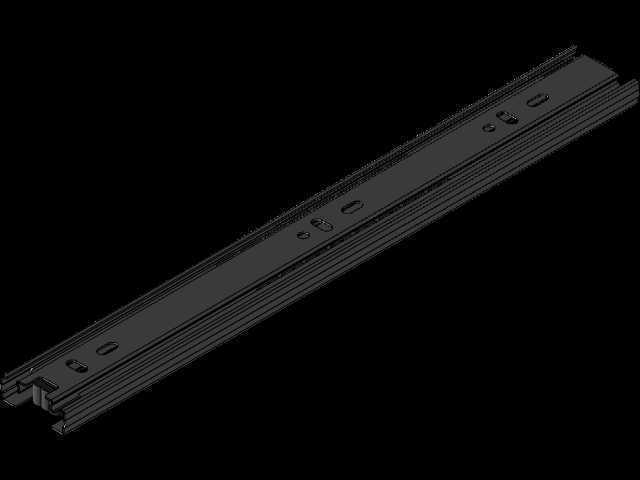

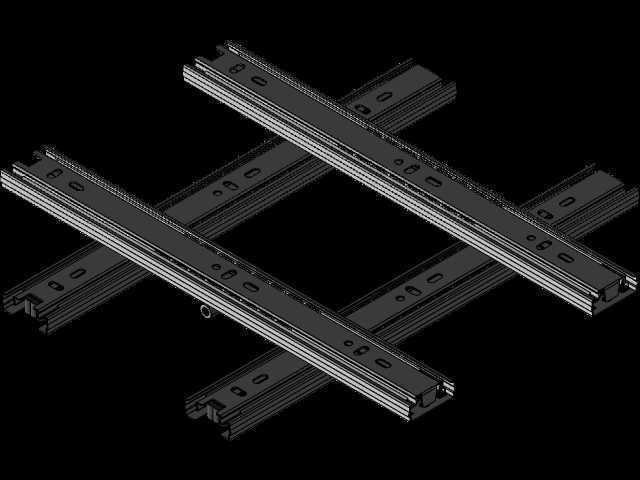

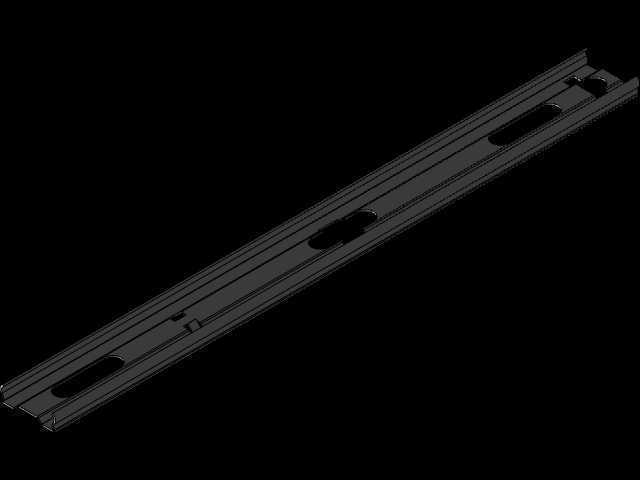

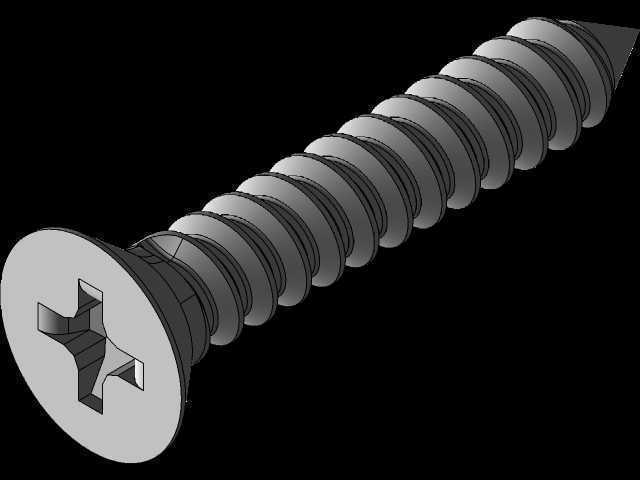

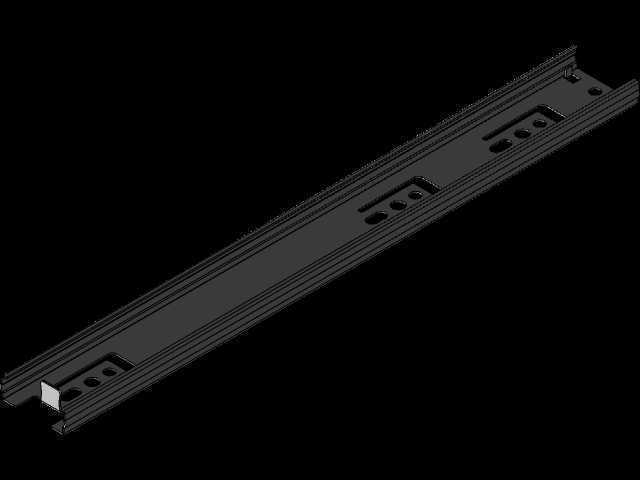

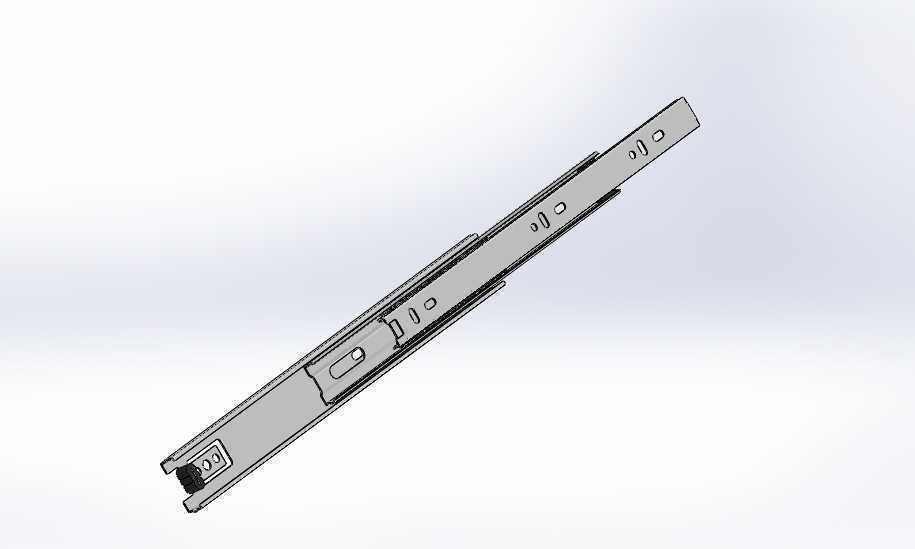

　　设计阶段充分考量了非专业加工场景的制造可行性，板材可通过普通切割设备完成下料，依靠标准紧固件即可完成整体装配，无需依赖焊接、大型机加工等专业加工工序，大幅降低了设备的制造成本与组装门槛，同时板材本身的阻尼特性可有效吸收主轴作业时产生的高频振动，降低加工过程中的振纹出现概率。传动系统全部采用标准直线导轨作为运动导向部件，配合丝杠传动副实现各轴的精准进给，导轨安装面预留了调整垫片的安装空间，组装时可通过塞尺调整导轨平行度，保证各轴运动的直线度误差控制在轻载加工允许的范围内，避免运动卡滞或加工精度超差。主轴组件采用高速电主轴作为加工执行端，搭配对应的夹具可装夹不同直径的铣刀、雕刻刀，可完成平面铣削、轮廓雕刻、钻孔、开槽等多种加工作业，

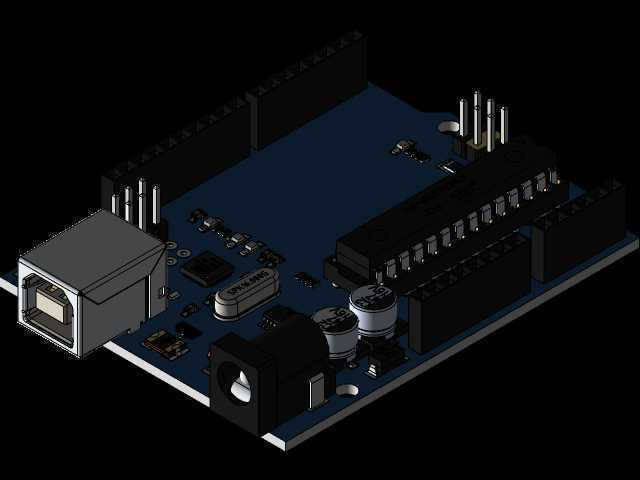

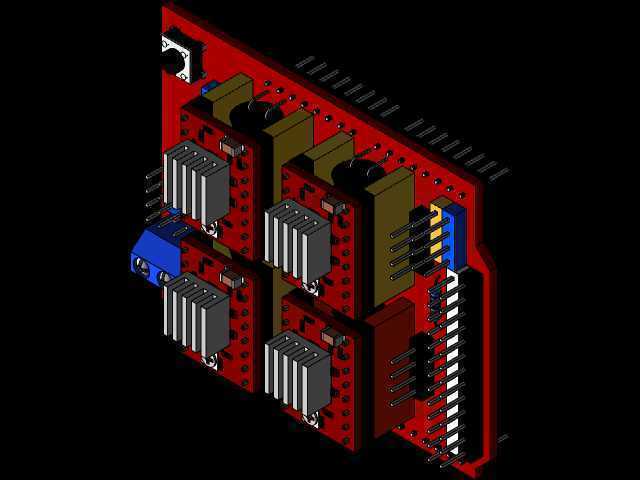

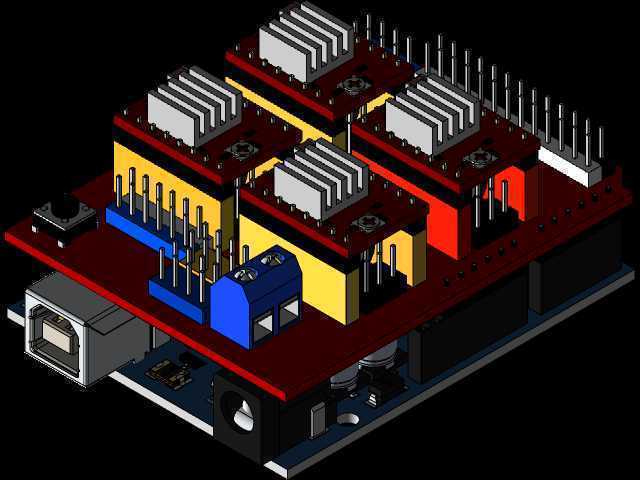

　　主轴安装座预留了行程限位开关的安装位，可在各轴运动行程端点触发硬限位，防止运动超程造成的设备损坏。设备的工作台面采用T型槽式设计，可通过标准压块快速装夹不同外形的待加工工件，台面下方的X轴传动组件设置了防尘护板，可阻挡加工过程中产生的切屑落入导轨与丝杠接触面，减少运动部件的磨损，延长日常维护周期。电气控制组件侧挂于立柱侧面，布线沿机架型材的走线槽布置，既避免走线杂乱干涉运动部件，也方便后期对控制线路进行检修调整，控制端口预留了标准通讯接口，可对接主流的数控控制系统，支持G代码导入加工，也可根据需求扩展手轮、对刀仪等辅助功能配件。从安装边界来看，设备整体占地面积不超过0.5平方米，整机高度控制在常规桌面作业的安全高度范围内，

　　作业时的操作面高度适配成年人站立或坐姿操作的人机工程需求，无需额外搭建操作平台。设计过程中对各轴的运动行程做了合理匹配，X、Y轴行程覆盖常规小尺寸工件的加工范围，Z轴行程可满足不同厚度工件的加工装夹需求，同时各轴的运动速度参数经过匹配调校，兼顾加工效率与运动平稳性，避免过快进给导致的机架晃动或加工断刀问题。针对日常使用场景，设备的易损部件全部采用标准市售配件，主轴夹头、导轨滑块、传动丝杠等部件均可直接从标准五金渠道采购更换，降低了后期的使用维护成本，适合非工业级生产场景下的长期使用。
