汽车制动系统弗雷奥平卡钳结构设计

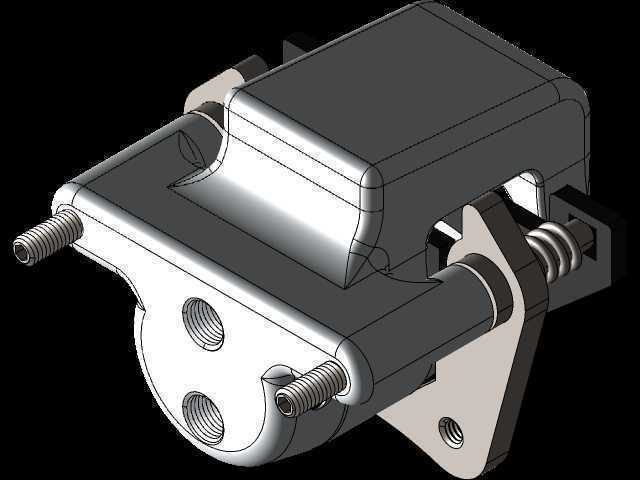

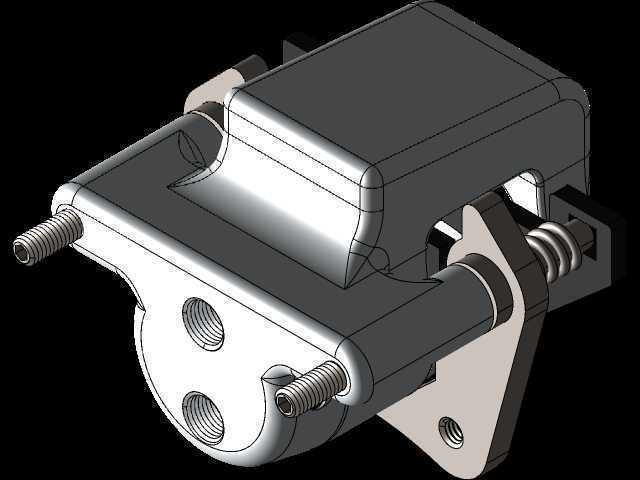

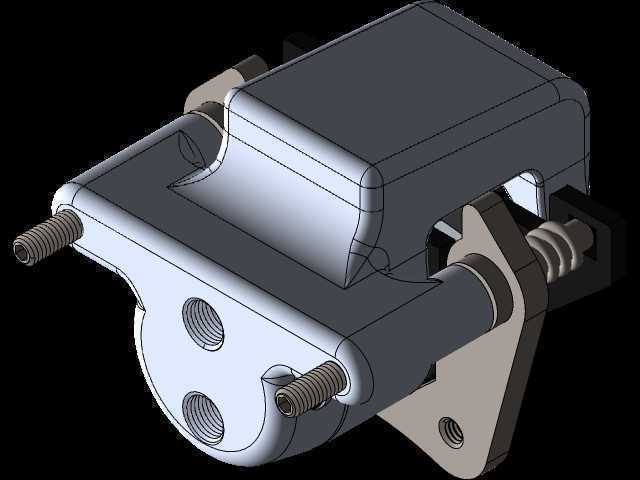

　　在乘用车盘式制动系统的开发流程里，制动卡钳作为核心执行部件，其结构合理性直接决定制动响应速度、制动力矩稳定性以及连续制动工况下的热衰退表现，本次呈现的平卡结构卡钳，是面向量产乘用车型开发的浮动式制动卡钳方案，适配常规家用轿车及紧凑型SUV的前轴制动需求。从实际装车场景来看，这类卡钳多匹配通风制动盘使用，安装在转向节的预设安装位上，随车轮同步转动过程中，通过液压推力推动内侧摩擦片压向制动盘，同时卡钳本体沿导向销反向滑动，带动外侧摩擦片同步夹紧制动盘，依靠摩擦片与制动盘之间的摩擦力实现车轮减速，整套动作的响应延迟控制在毫秒级，能够匹配常规道路行驶下的常规制动、紧急制动以及长下坡路段的持续制动需求。

　　设计过程中首先要明确安装边界约束，卡钳本体的整体外轮廓需要避开轮毂内侧的辐条空间，同时要预留足够的摩擦片磨损余量，避免摩擦片磨损到极限位置后出现金属背板直接刮擦制动盘的问题；导向销的安装轴线与制动盘端面的平行度公差需要控制在0.05mm以内，否则会出现卡钳回位不畅、摩擦片偏磨的问题，日常维保中常见的拖刹、摩擦片异常磨损故障，大多是导向销润滑失效或者安装平行度超差导致的。从结构细节来看，卡钳的钳体采用一体式铸造成型后做机加工处理，进油口设置在钳体内侧，适配常规制动硬管的连接螺纹规格，活塞腔的内壁粗糙度要求达到Ra0.8以下，保证活塞在液压作用下滑动顺畅，同时活塞密封圈采用矩形截面设计，除了密封制动液防止泄漏之外，还能在制动解除时依靠密封圈的弹性变形带动活塞回位，这个回位量的设计值通常控制在0.1mm到0.15mm之间，既可以避免制动间隙过大导致踏板行程过长，也能防止间隙过小出现拖磨增加行驶阻力。

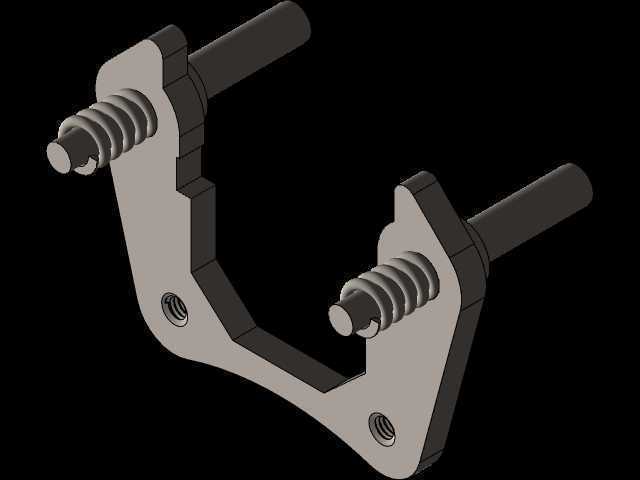

　　卡钳上的放气螺钉设置在钳体腔体的最高位置，用于维保过程中排出制动管路内的空气，避免空气压缩性导致的制动踏板发软、制动力不足问题；外侧的摩擦片通过卡簧固定在卡钳的支架上，安装时不需要额外的紧固件，依靠卡簧的预紧力即可限制摩擦片的轴向窜动，同时预留摩擦片受热膨胀的余量，避免高温下摩擦片膨胀卡滞。导向销外侧套有防尘套，采用耐油橡胶材质，能够阻挡路面的泥水、沙尘进入导向销的滑动面，延长导向销的润滑周期，降低维保频率。从受力角度分析，卡钳支架需要承受制动过程中的全部制动力矩，因此支架的安装孔位厚度、加强筋布局都经过受力仿真优化，在保证足够强度的前提下尽可能降低整体重量，避免簧下质量过大影响车辆的操控舒适性。

　　实际选型匹配时，需要根据车型的整备质量、最高车速、轮胎抓地力上限来确定卡钳的活塞直径、摩擦片有效摩擦面积，活塞直径过大会导致制动力过于灵敏，日常驾驶时容易出现制动点头的问题，直径过小则会导致制动力不足，紧急制动时无法满足制动距离要求；摩擦片的摩擦系数选择需要兼顾常温与高温下的稳定性，常规民用车型选择0.38到0.42摩擦系数的半金属摩擦片即可满足使用需求，不需要追求过高的摩擦系数，否则会增加制动盘的异常磨损速度。安装时需要注意卡钳的排气螺钉位置必须处于整个制动管路的最高点，否则排气操作无法完全排净管路内的空气，同时安装螺栓的拧紧力矩需要符合车型要求，力矩过大可能导致支架变形，力矩过小则可能出现制动时卡钳晃动产生异响。

　　这类浮动式平卡结构相对于对置活塞卡钳来说，结构更简单，成本更低，维保便利性更好，完全能够满足常规民用车型的制动需求，在量产车型上的应用占比超过七成；设计过程中还需要考虑摩擦片磨损报警的安装位，部分车型会在摩擦片上设置磨损报警片，当摩擦片磨损到极限厚度时，报警片会接触制动盘发出尖锐的异响，提醒驾驶员及时更换摩擦片，避免制动失效风险。钳体表面采用喷塑处理，能够抵御路面融雪剂、泥水的腐蚀，延长卡钳的整体使用寿命，避免长期使用后出现钳体锈蚀导致的活塞卡滞问题。
