巴哈越野卡丁车钢管桁架车架结构设计

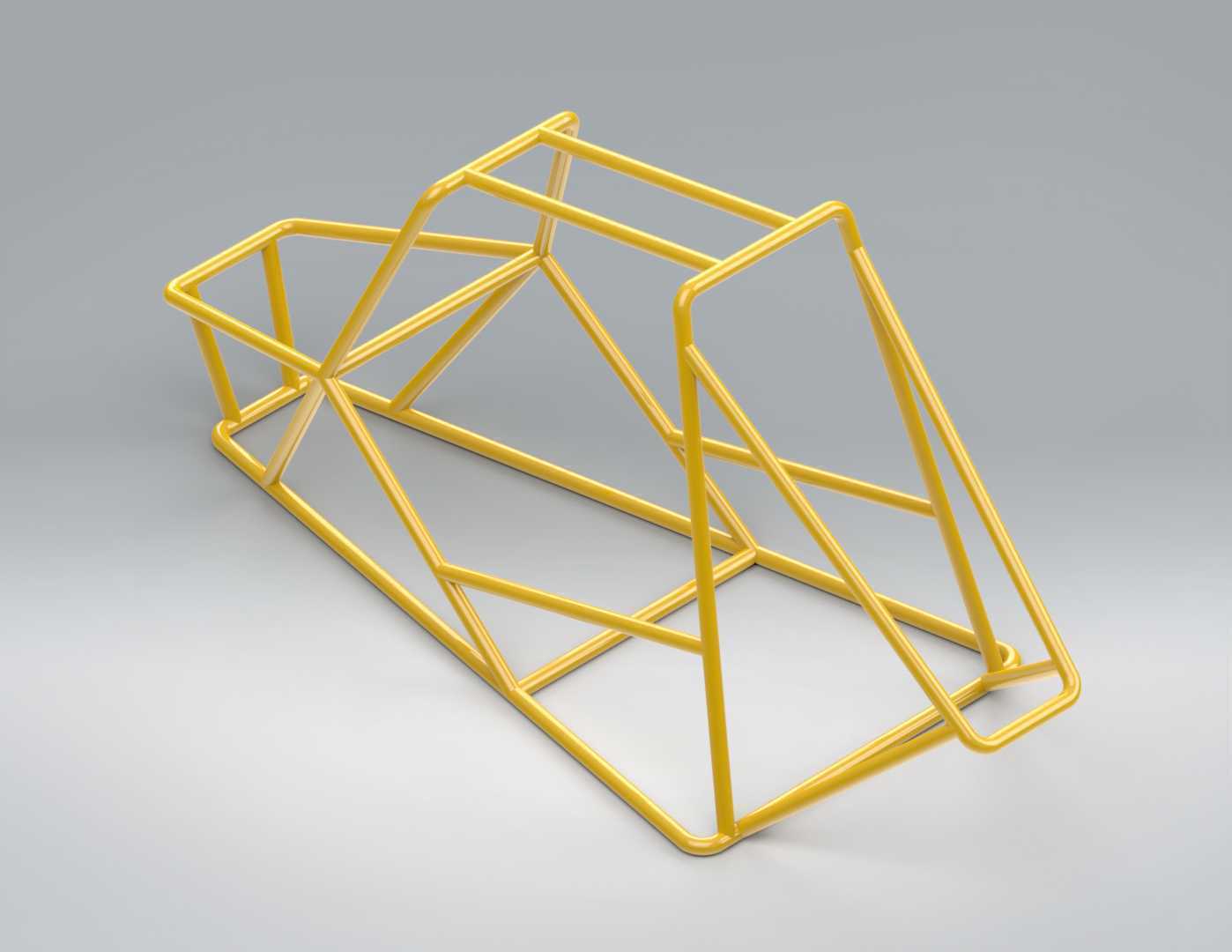

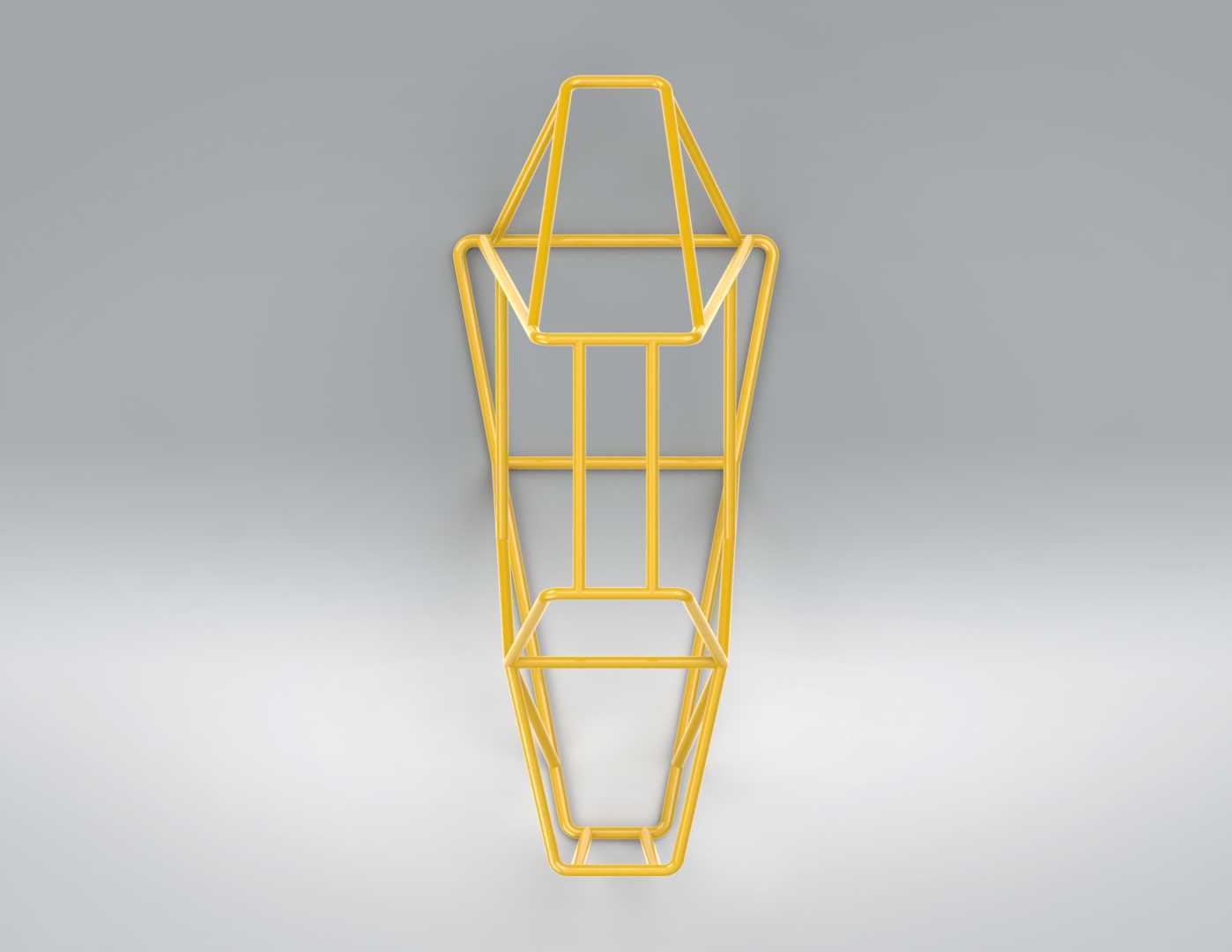

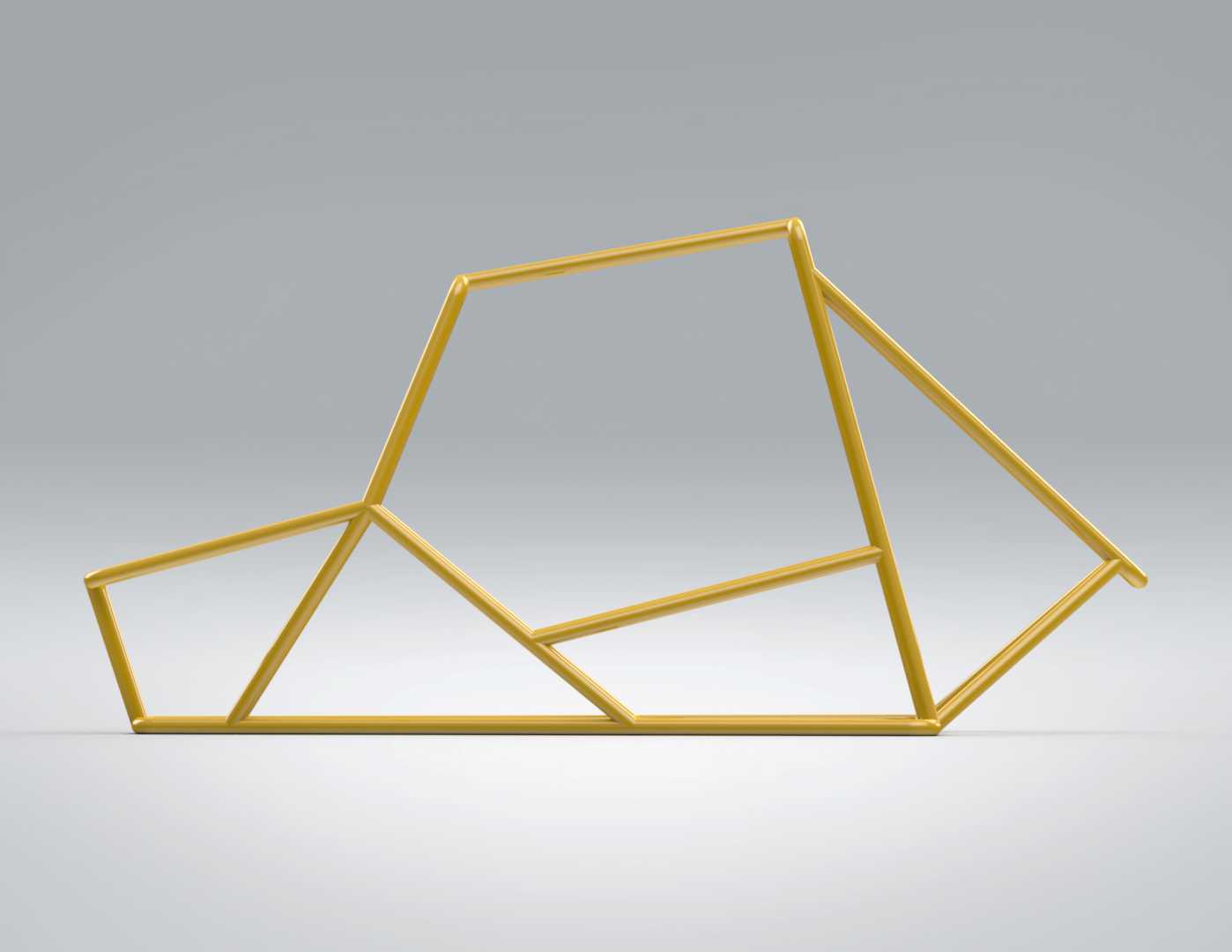

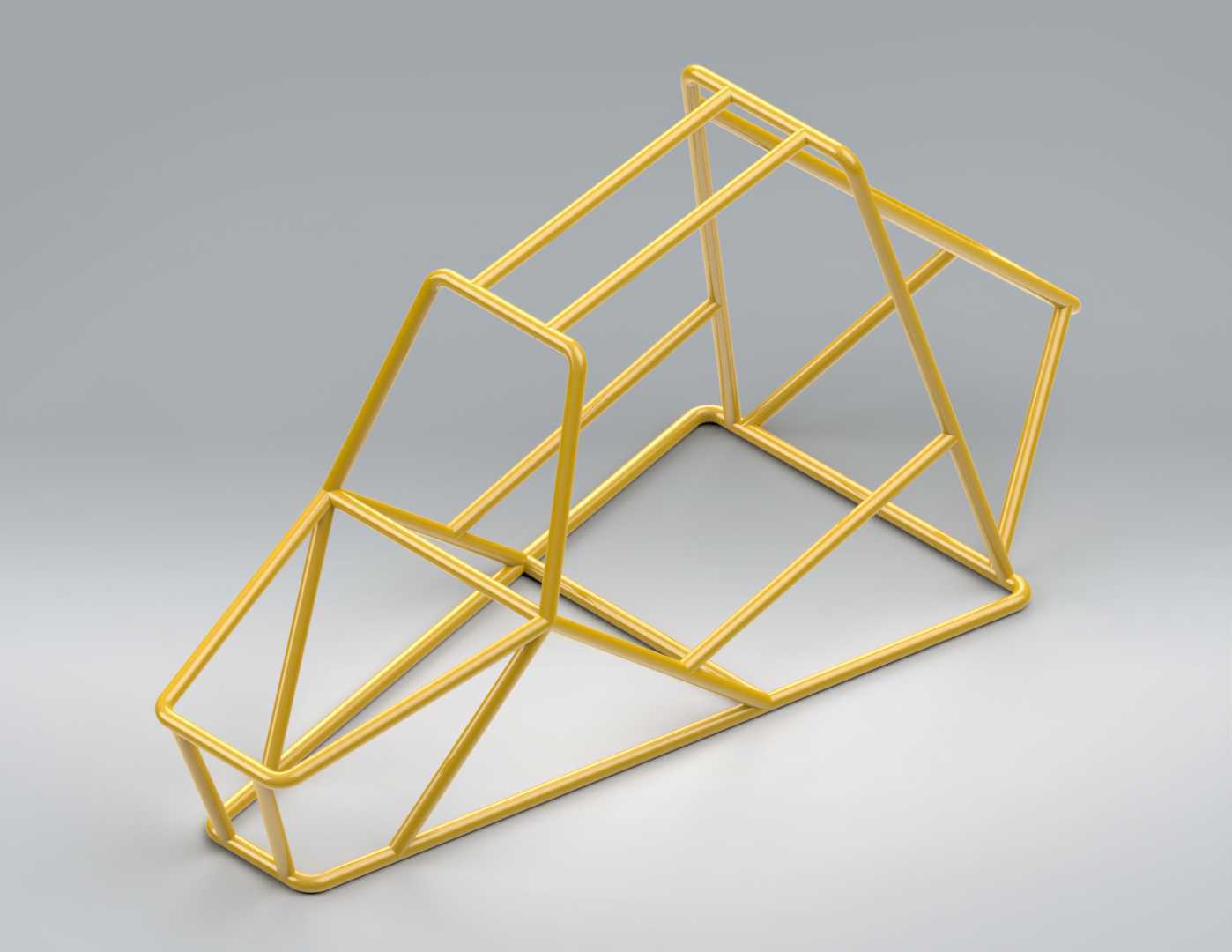

　　这套钢管桁架结构是巴哈越野卡丁车的核心承载基体，也就是赛事与休闲越野场景中卡丁车的主车架部分，主要适配非铺装路面的越野行驶、场地竞技穿越等使用场景，承担整车载荷传递、部件安装定位、碰撞冲击防护的核心作用。从实际工程落地的角度看，这类桁架式车架是巴哈卡丁车的主流结构形式，区别于普通民用车辆的承载式车身，全部采用圆形钢管通过空间三角桁架结构拼接，能够在控制整备质量的前提下，获得足够的扭转刚度与弯曲强度，适配越野场景下频繁的颠簸冲击、飞跌落震等极端受力工况。

　　设计思路上完全围绕越野卡丁车的实际使用需求展开，首先是空间布局的边界控制：前部桁架结构预留了转向机构、前悬架安装硬点、制动管路走线空间，同时前部的斜向支撑结构形成了碰撞溃缩与防侵入的缓冲区，能够在正面撞击时通过钢管的塑性变形吸收冲击能量，避免冲击力直接传递到驾驶舱区域。中部驾驶舱区域的桁架围绕人体工程学边界搭建，预留了驾驶员坐姿空间、座椅安装点位、安全带固定锚点，两侧的横向与斜向钢管形成侧防结构，在车辆发生侧翻时能够形成完整的生存空间，避免舱体变形挤压驾驶员。后部桁架区域预留了动力总成、后悬架、传动系统、油箱等部件的安装空间，多组交叉斜撑的设计重点强化了后部的扭转刚度，抵消动力输出与后轮跳动带来的交变载荷，避免长期使用后车架出现焊缝开裂、结构变形的问题。

　　从结构特性来看，所有钢管的连接节点都采用空间汇交设计，尽可能让每根杆件只承受轴向拉压载荷，减少杆件受弯带来的应力集中问题，这也是桁架结构相比梁式结构的核心优势——材料利用率更高，同等强度下重量更轻，对于动力储备有限的越野卡丁车来说，减重带来的动力性、通过性提升非常明显。安装边界的设计上，所有悬架安装点、动力固定点都做了局部加强，通过增加短斜撑、加厚连接衬板的方式，把局部集中载荷分散到多根主桁架杆件上，避免单点受力过大导致的局部结构失效。车架的整体宽度、轮距对应的桁架跨度、轴距对应的纵向长度都严格匹配巴哈赛事的通用规则要求，同时兼顾休闲改装场景的通用性，不需要额外大幅改动就能适配常见的卡丁车转向机、减震器、动力单元等通用配件。

　　实际应用中，这类桁架车架除了用于巴哈赛事的竞技赛车搭建，也可用于户外越野休闲卡丁车、场地娱乐越野卡丁车的底盘制作，结构本身的开放性也方便后期改装调整，比如加装防撞杠、行李架、外观覆盖件都可以直接在现有钢管节点上拓展固定，不需要对主结构做破坏性改动。从受力传递路径来看，车轮受到的地面冲击通过悬架传递到车架安装硬点后，会通过多组斜向钢管快速分散到整个桁架结构，避免局部载荷累积；驾驶员的重量、动力总成的重量也通过多点位的支撑均匀分布到前后轴对应的桁架区域，让整车载荷分配更趋近于设计目标，提升越野行驶时的操控稳定性。另外，钢管结构本身的维修便利性也优于一体式车身，出现局部变形或者焊缝损伤时，可以单独切割更换受损的管段，不需要整体更换车架，降低了使用维护的成本，这对于越野场景下容易出现结构损伤的卡丁车来说，是非常贴合实际使用需求的设计考量。
