天圆地方异形过渡连接结构

　　这类方圆过渡结构在通风除尘、物料输送管网系统中应用极为普遍，核心作用是实现圆形管道与方形设备接口之间的平滑衔接，避免流道截面突变引发的局部阻力激增、紊流涡旋等问题，在除尘系统的风机进出口、粉料输送的料仓落料口、空调通风管与方形静压箱的连接段都能见到这类结构的身影。很多刚入行的结构设计人员在处理这类过渡段时，容易直接采用直角拼接的方式做硬连接，实际投用后会发现接口处风噪明显、压损超出设计值，输送粉料时还容易在转角位置出现积料堵料的问题，严重时甚至会因为局部流场紊乱引发管道振动，影响整套管网的运行稳定性。

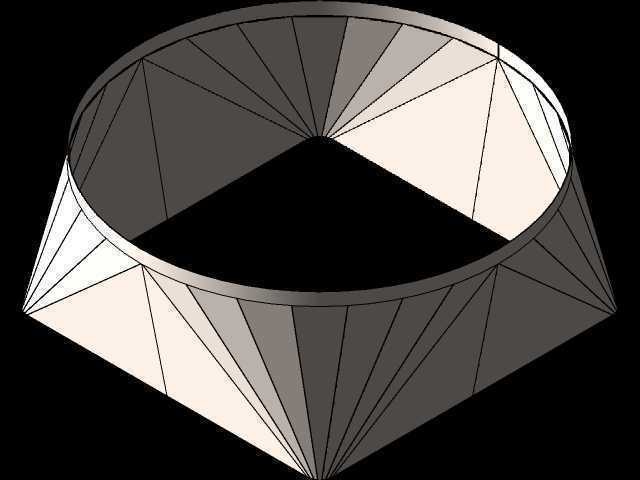

　　从结构设计逻辑来看，这个过渡段采用了三角形分片拟合的曲面过渡方式，将圆形端的整周轮廓等分为若干段，方形端的四条边也对应做等分处理，每一组相邻的圆形等分点与方形等分点连接形成三角平面片，通过多段平面的拼接拟合出平滑的过渡曲面，这种设计思路完全贴合钣金加工的实际工艺要求，不需要做复杂的曲面冲压成型，只需要将每一片三角板料按展开尺寸下料后，逐片拼焊即可完成加工，加工门槛低，现场施工时也能根据实际安装偏差做微量调整，适配性很强。设计时需要重点控制两端接口的形位公差，圆形端要匹配对接管道的外径公差，保证套接或者法兰对接时的同轴度，方形端要匹配设备接口的安装孔位，避免出现安装错位导致的强制装配，强制装配带来的内应力会直接作用在焊道位置，长期受气流脉动或者温度变化影响，很容易出现焊道开裂漏风的问题。

　　在确定过渡段的高度尺寸时，不能为了节省安装空间一味压缩轴向长度，通常过渡段的轴向高度不能小于两端接口当量直径差的1.5倍，高度过小会导致过渡曲面的弯折角度过大，流道的局部阻力系数会呈指数级上升，直接影响风机的实际出力，在输送颗粒状物料的场景下，过小的过渡角度还会导致物料在斜面处的下滑角度不足，堆积在结构内部引发堵塞。如果安装空间确实受限，无法满足常规的高度要求，就需要在过渡段内部增设导流叶片，引导气流沿壁面平滑转向，降低局部压损，但导流叶片的设置也要考虑后期清理维护的便利性，尤其是输送含尘气流或者粘性物料的场景，要预留检修清理的开口，避免导流叶片成为积灰积料的附着点。

　　建模过程中要重点处理好分片边界的衔接问题，每一片三角板的边线必须完全共线，不能出现缝隙或者重叠面，否则后续导出钣金展开图时会出现尺寸偏差，直接导致下料后的板料拼合不上。很多设计人员在做这类结构时，直接用放样凸台命令生成实体后再转钣金，往往会出现展开失败的问题，本质原因就是放样生成的曲面是连续的NURBS曲面，不是由可展开的平面片拼接而成，钣金模块无法识别可展开的折弯边界，自然无法生成准确的展开下料图。正确的建模逻辑应该是先确定两端的轮廓线，按加工时的分片数量做等分点，逐片构建三角平面，再通过钣金模块的基体法兰命令逐个生成板片，最后装配拼合，这样生成的每一片板料都能直接导出准确的展开尺寸，标注好折弯压痕的位置，车间下料后只需要沿压痕做轻微的校形就能直接拼焊，不需要二次修磨，能大幅减少现场加工的工作量。

　　安装边界方面，这类过渡结构通常两端都采用法兰连接，圆形端优先选用圆管配套的标准法兰，方形端根据设备接口的形式选用角钢法兰或者平板法兰，法兰的螺栓孔位要和对接端的孔位完全匹配，设计时要注意法兰的厚度要能满足密封要求，负压运行的除尘系统如果法兰厚度不足，拧紧螺栓时法兰会出现变形，导致密封垫压合不严出现漏风，直接影响系统的除尘效率。如果是用在高温烟气输送的场景，还要考虑热胀冷缩的补偿量，在过渡段与管道之间预留合适的伸缩间隙，或者加装软连接段，避免热应力拉扯导致焊道撕裂。在有防爆要求的粉尘输送场景中，过渡段的壁厚要满足相应的防爆规范要求，所有焊道都要做连续满焊，不能有虚焊气孔，内壁要做打磨处理，避免焊瘤、毛刺等凸起位置积聚粉尘，成为粉尘爆炸的隐患点。

　　实际工程应用中，这类过渡结构的设计还要结合现场的安装角度做调整，并不是所有场景都是两端同轴的正心过渡，很多时候受现场安装空间限制，需要做偏心的方圆过渡，这时候分片的角度就要做对应调整，保证偏心侧的斜面角度满足物料下滑或者气流转向的要求，不能出现局部的凹陷或者反坡，否则输送粉料时必然会出现积料。做偏心过渡建模时，要重点校核每一片板片的倾斜角度，对于物料输送场景，壁面的倾斜角度要大于物料的安息角，保证物料能靠自重顺利滑落，避免长期堆积引发堵塞或者物料变质。
