多边形折叠式太阳能聚光焦化炊具结构

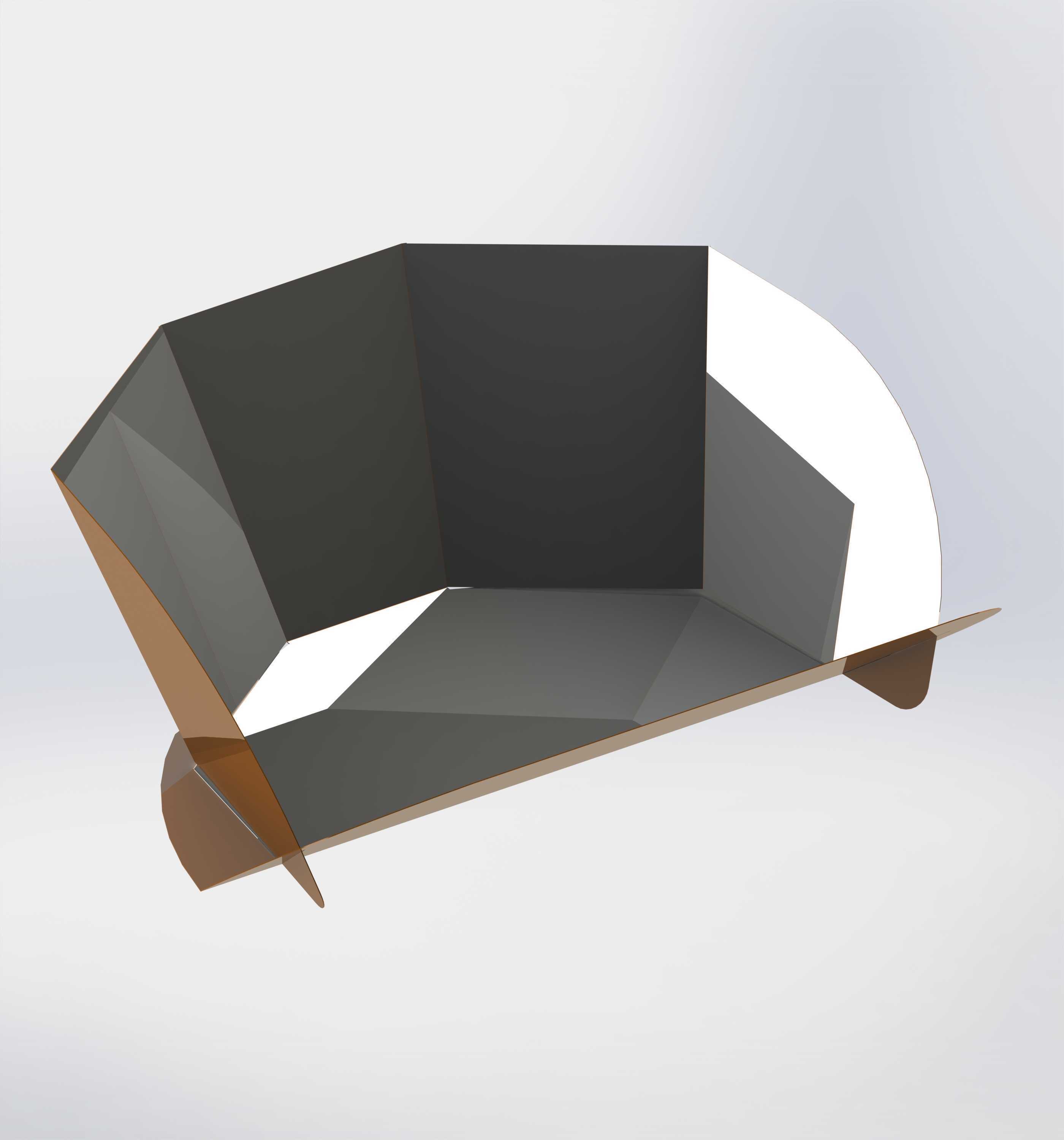

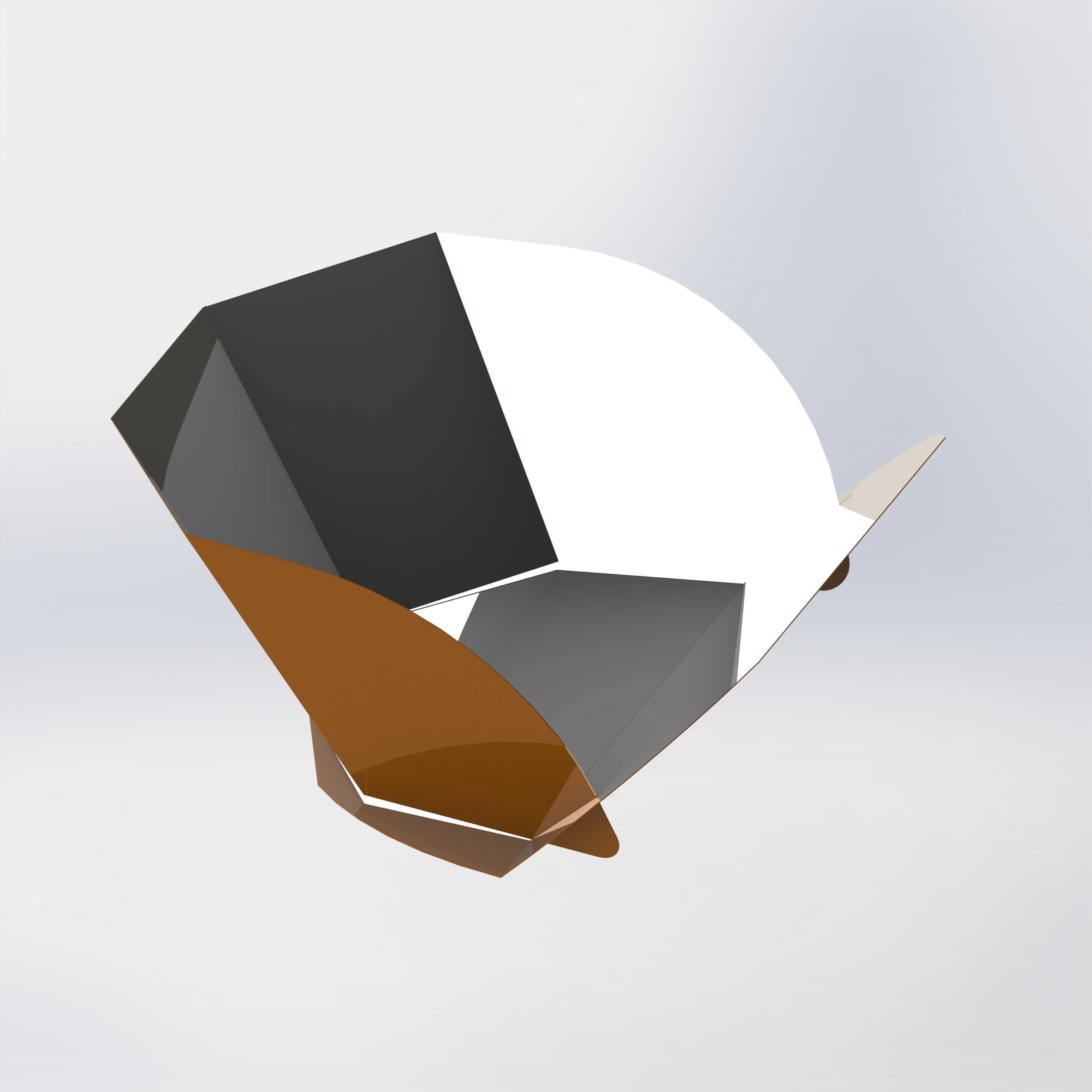

　　这款聚光焦化装置的设计初衷，是面向无常规电力供应、燃料匮乏的户外作业、野外驻训、偏远区域炊事场景，依托太阳能辐射能实现食物烹煮、物料焦化处理，无需额外消耗化石燃料或生物质燃料，能在晴朗日间满足单人至3人规模的炊事供热需求。从结构设计逻辑来看，整体采用多面折板拼接的聚光构型，区别于传统抛物面聚光装置的曲面成型难点，所有反光面均为平面裁切板材，加工阶段仅需完成板材裁切、反光膜覆贴、铰接点位钻孔即可完成单体部件生产，大幅降低了加工成型的工艺门槛，也方便后期运输过程中折叠收纳，减少运输占用的空间体积。装置的聚光面分为三个功能区域，顶部黑白分色的折面承担主光路反射功能，将入射的平行太阳光经过一次反射汇聚到下方的受热区域，

　　下部棕色承托结构同时兼顾反光补光与炊具承托的双重作用，侧向延伸的浅色折板用于遮挡侧向杂光，同时避免聚光区域的光线外泄造成人员灼伤风险。从安装边界来看，装置整体展开后最大外轮廓尺寸控制在450mm×380mm×220mm范围内，折叠后整体厚度不超过80mm，可直接放入常规户外背包的侧袋中，无需额外定制收纳容器。受热区域的安装位预留了直径120mm-180mm的适配空间，可兼容常规户外金属炊具、小型焦化反应容器的放置，承托结构的折边做了15mm的上翻处理，避免炊具在使用过程中从聚光区域滑落。设计阶段针对不同纬度的太阳高度角做了适配调整，聚光面的铰接点位预留了0-45度的角度调节余量，使用时可根据当地太阳高度、

　　实时日照角度调整各折面的张开角度，确保反射光线能够精准汇聚到炊具底部的受热区域，避免出现光斑偏移导致的供热效率下降问题。结构的铰接部位采用免紧固件的折边咬合结构，无需额外螺丝、铆钉即可完成各折面的连接，反复折叠展开的使用寿命可达千次以上，不会出现常规铰接件松动、锈蚀导致的结构失效问题。反光面的基材选用轻量化的耐候板材，整体自重控制在700g以内，长时间户外携带不会增加过多负重，板材表面的反光层做了耐紫外线老化处理，在户外强日照环境下长期使用不会出现反光层脱落、反射率下降的问题。装置底部的支撑结构采用三点式接触设计，放置在不平整的砂石、土地表面时可通过调整各支撑边的着地位置，保证整体结构处于水平状态，避免炊具放置后出现倾洒。

　　区别于常规太阳能炊具的曲面聚光设计，这种多平面折板的聚光结构在生产阶段无需制作曲面成型模具，小批量加工时仅需激光切割即可完成所有板材部件的下料，生产准备周期短，单台制造成本仅为同功率曲面聚光炊具的三分之一左右，适合在应急保障、户外作业场景下批量配置。在实际使用过程中，晴朗日照条件下，聚光区域的光斑温度可达300摄氏度以上，能够在15分钟内完成1L常温水的煮沸，也可满足小块食材的煎烤、低温焦化处理需求，使用过程中无明火、无燃烧废气产生，在防火管控严格的林区、草原区域也可安全使用，不会引发火灾隐患。结构设计时还考虑了极端大风环境下的使用稳定性，整体重心控制在距离支撑面60mm的高度范围内，侧向受风时的倾覆力矩远小于常规支架式太阳能炊具，在4级风力环境下无需额外固定即可稳定放置使用。
