带内螺纹四孔安装圆形法兰连接结构

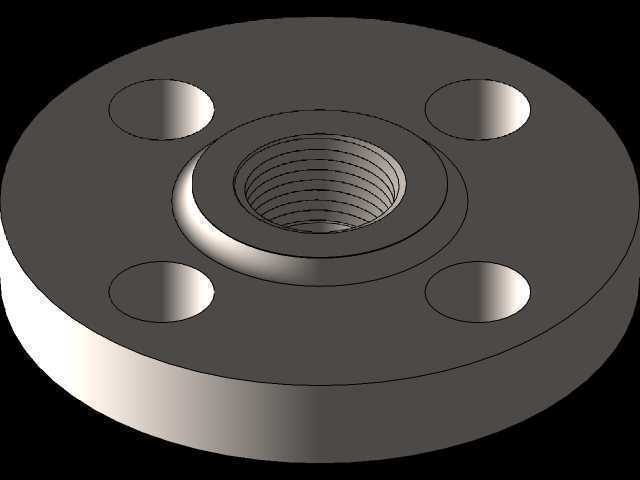

　　在液压管路、气动系统、小型工艺流体输送管线的终端对接场景里，这类带内螺纹的四孔安装法兰是非常常见的对接元件，区别于常规的对焊法兰、平焊法兰，它不需要在现场做焊接作业，直接通过端面的内螺纹和带外螺纹的管端、阀件端头旋合，再用法兰盘上的四个通孔穿装螺栓完成和对接面的固定，在设备维护频次高、不允许动火作业的车间装配场景、食品级流体输送工段、实验室小型管路系统里应用非常广泛。从结构设计逻辑来看，这类法兰的核心功能是实现螺纹连接的硬密封对接，同时分散连接部位的压紧应力，避免螺纹接头直接受力造成的螺纹变形、密封失效问题。中间的内螺纹采用标准管螺纹设计，牙型角度和螺距匹配常用的低压流体输送管螺纹规范，旋合长度经过校核，既能保证足够的连接强度，

　　又不会因为旋合过长造成装配时的卡滞、螺纹咬死问题。法兰盘的厚度设计参考了对应压力等级下的刚度要求，在螺栓预紧力作用下不会发生翘曲变形，保证端面和对接密封面的完全贴合。四个安装孔采用均匀圆周分布的布局，孔位的分度圆直径经过匹配计算，和同规格的标准法兰安装孔位完全兼容，安装时不需要重新做孔位适配，直接替换同规格的标准法兰即可完成装配。法兰的整体外形为圆盘状，外缘做了小尺寸的倒角处理，避免装配和搬运过程中锐边划伤操作人员，也能减少安装时和相邻部件的干涉。从安装边界来看，这类法兰的轴向尺寸紧凑，适合安装空间局促的管路转角、阀组集成块的输出端位置，安装时只需要保证对接端面的平面度，在密封面处加装对应材质的密封垫片，

　　按照对角顺序分次拧紧安装螺栓，就能达到可靠的密封效果，不需要复杂的装配工装。设计这类法兰结构的时候，首先要确定内螺纹的规格和对应的压力等级，根据压力等级计算法兰盘的最小厚度，避免在额定工作压力下法兰发生变形导致泄漏；其次要校核四个安装孔的位置度，保证孔位和对接法兰的孔位偏差在允许范围内，避免装配时螺栓无法穿入；另外内螺纹的入口处要做倒角导向，方便外螺纹件的旋入，减少螺纹对中不良造成的牙型损伤。在实际使用场景里，这类法兰常用来连接小型电磁阀、压力传感器、支管引出接头，相比单纯的螺纹直连，法兰的四个固定螺栓可以提供更稳定的压紧力，在设备存在振动的工况下，不容易出现螺纹松动、密封泄漏的问题。法兰的密封面为突面结构，适配常用的非金属平垫片、

　　金属缠绕垫片，根据输送介质的腐蚀性、工作温度选择对应的垫片材质即可满足使用要求。在建模过程中，这类结构需要注意螺纹的收尾处理，内螺纹的末端要做退刀结构或者不完全螺纹段的合理过渡，避免加工时出现螺纹烂牙的问题；四个安装孔的孔口可以根据装配需求做沉孔设计，容纳螺栓头或者螺母，避免螺栓头突出法兰端面影响安装贴合度。法兰盘的外径设计要兼顾安装空间和螺栓的扳手操作空间，保证拧紧螺栓时扳手有足够的活动余量，不会和法兰外缘或者相邻部件发生干涉。对于有防腐要求的使用场景，这类法兰可以根据需求选择不锈钢、碳钢镀锌、工程塑料等不同材质，结构尺寸不需要做调整，只需要根据材质的强度参数校核法兰厚度和螺栓规格即可。在管路系统的应力计算中，这类法兰的刚性足够承担管路的少量轴向载荷和径向偏移，在低压工况下可以作为管路的固定支撑点使用，减少额外的管夹安装，简化管路布局。
