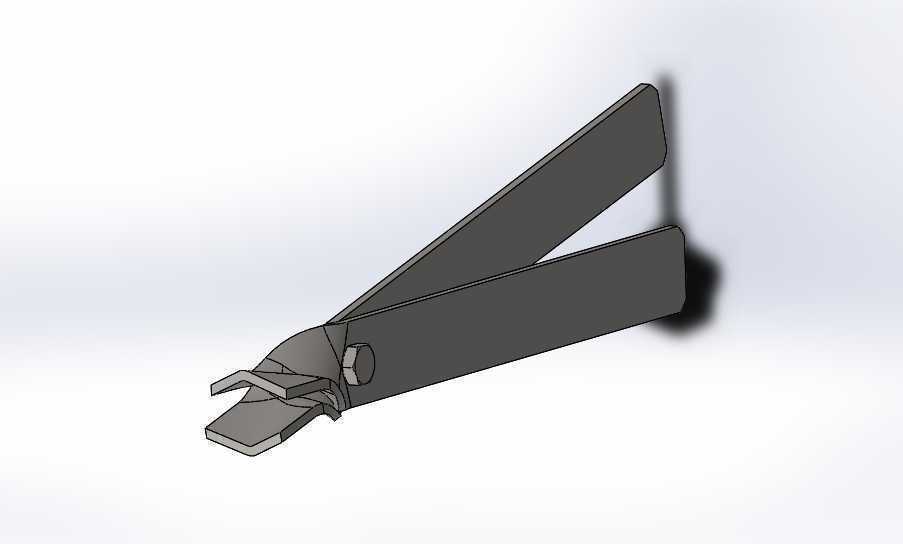

便携手动Tenaz简易夹持钳结构设计

　　这款手动简易钳的结构设计，核心围绕小空间内的轻载夹持作业需求展开，在日常设备检修、小件装配、线材裁切等场景中，这类便携钳具的使用频率远高于大型台装夹持设备。不同于台虎钳这类固定安装的夹持工装，该简易钳采用一体式铰接杠杆结构，整体无多余外置附件，单手握持即可完成开合、夹持、施压的全流程操作，适配户外抢修、装配线随工位作业、家用零散维修等无固定工作台的使用场景。从功能特性来看，钳头部位做了差异化的刃口与夹持面组合设计，前端平口夹持面做了细微的防滑齿纹处理，夹持直径1-8mm的硬质金属小件、塑料件时，不会出现工件滑脱的问题，靠近铰接轴的位置设置了局部裁切刃口，可应对直径1mm以下的软铁丝、铜丝裁切需求，

　　无需额外更换工具即可完成常规的小件夹持与裁切作业。钳身的杠杆比经过反复调校，铰接轴的位置设置在钳身总长度的三分之一处，握持端施加100N的握力时，钳头夹持面可输出约320N的夹紧力，足以应对轻载场景下的工件固定需求，同时不会因为夹紧力过大导致薄壁塑料件、软金属件出现夹痕变形。设计过程中优先考虑了结构的可靠性与加工便捷性，整体仅包含两片钳身主体、一根铰接销轴、一个销轴限位卡簧三个核心零件，没有复杂的曲面结构与异形加工特征，钳身主体采用冲压成型工艺即可完成毛坯加工，后续仅需对刃口、夹持面、铰接孔做局部精加工，加工工序少，量产时的成本控制空间充足。铰接孔与销轴的配合选用H7/h6的间隙配合公差，既保证钳身开合时无卡顿晃量，

　　又不会因为配合过紧导致长期使用后出现磨损卡滞，销轴两端采用卡簧限位结构，避免使用过程中销轴脱出导致钳具散架。外形尺寸方面，钳身完全闭合时总长度为112mm，最大开合角度下钳头开口距离为18mm，握持端的最大张开距离为65mm，完全贴合成年人手掌的握持尺寸，单手握持时手指可完全包裹握持段，长时间作业也不会出现手部酸胀的问题。钳身的厚度设置为8mm，整体闭合时的最大厚度为10mm，可伸入宽度12mm以上的狭窄缝隙内完成夹持作业，适配设备内部狭小空间的零件拆装需求。钳身外侧做了0.5mm的圆角倒边处理，没有尖锐的棱角，握持时不会硌伤手掌，表面采用哑光氧化处理，既可以提升钳身的防锈能力，又不会因为表面反光影响作业时的视线。从安装边界来看，

　　这款简易钳属于手持便携工具，无需固定安装，配套的收纳仅需预留120mm20mm15mm的空间即可，可直接放入工具包、工作服口袋内随身携带，不会占用过多的储物空间。不同于重型夹持钳具，这款简易钳的设计定位就是轻载便携场景，没有设置额外的锁止结构，依靠钳身与铰接轴的配合阻尼即可保持在任意开合角度，拿取即可使用，无需提前解锁调整，作业时的操作效率更高。在实际的装配作业场景中，这类简易钳可用于临时固定小零件完成焊接、点胶作业，也可用于夹持小螺丝完成狭窄位置的拧装，还可用于拔除小型定位销、裁切扎带等零散作业，是一线装配、维修人员随身工具配置中实用性极强的一款钳具。结构建模过程中，对钳身的受力薄弱点做了局部加厚处理，铰接孔位置的壁厚比钳身其他位置厚2mm，避免长期使用后铰接孔出现变形磨损，延长钳具的整体使用寿命，钳头刃口部位做了局部淬火硬化的结构预留，建模时预留了0.3mm的硬化层厚度，加工时可对刃口做局部热处理提升硬度，保证裁切刃口的耐用度。
