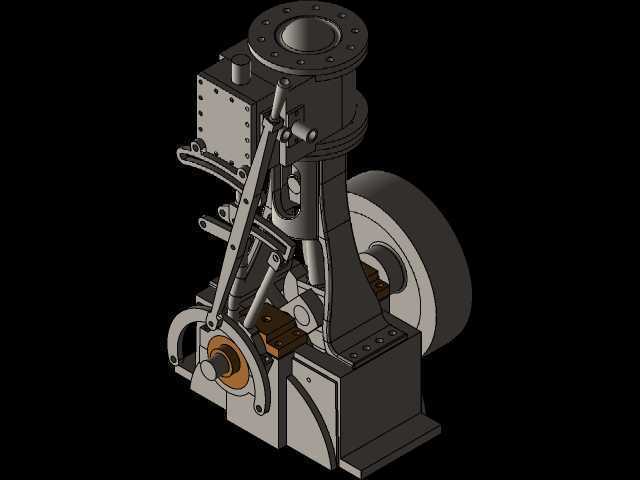

立式单缸往复式蒸汽动力装置结构

　　这款立式单缸往复式蒸汽动力装置，在小型工业动力输出场景、教学演示场景以及复古动力设备复刻领域都有明确的应用定位，区别于大型工业蒸汽机组的大体积大功率设计，该结构更偏向紧凑化的动力单元配置，能够在有限安装空间内完成热能到旋转机械能的转换。从实际用途来看，该装置可作为小型加工设备的独立动力源，也可用于蒸汽动力原理的具象化教学演示，帮助从业者理解配气机构、曲柄连杆机构的协同运作逻辑，在复古动力设备改装、小型蒸汽动力展品制作场景中，该结构的尺寸适配性也能满足多数定制化需求。

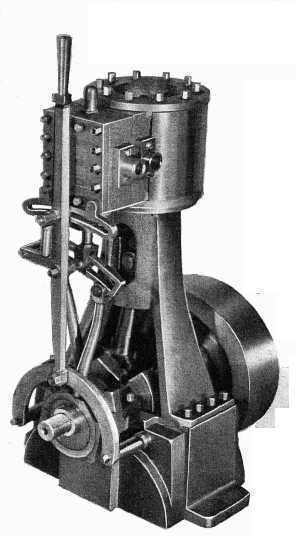

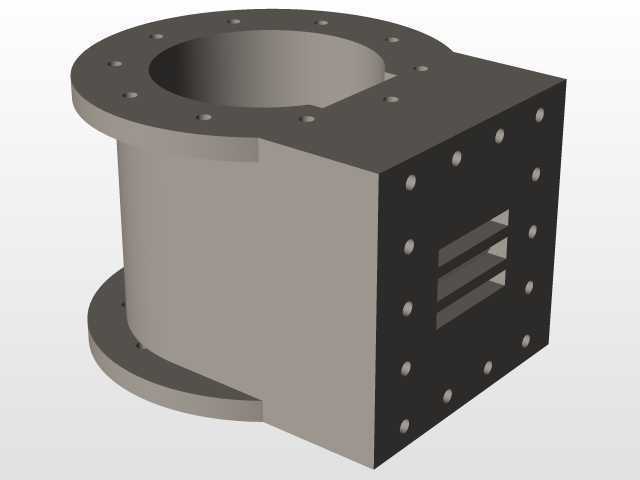

　　功能特性层面，该装置采用立式气缸布局，上部集成了配气控制组件，侧面设置的操纵杆可直接控制进气量与配气正时，实现输出转速与扭矩的手动调节，下部的曲柄连杆机构将活塞的往复直线运动转换为曲轴的旋转运动，端部的飞轮结构能够储存转动惯量，抵消往复运动带来的转速波动，保证动力输出的平顺性。气缸外壁的散热鳍片结构可在运行过程中辅助散发缸体多余热量，避免持续高温导致的密封件失效，缸体与底座之间的支撑臂采用一体化铸造型式，兼顾结构强度与抗振性能，减少运行过程中的结构形变。

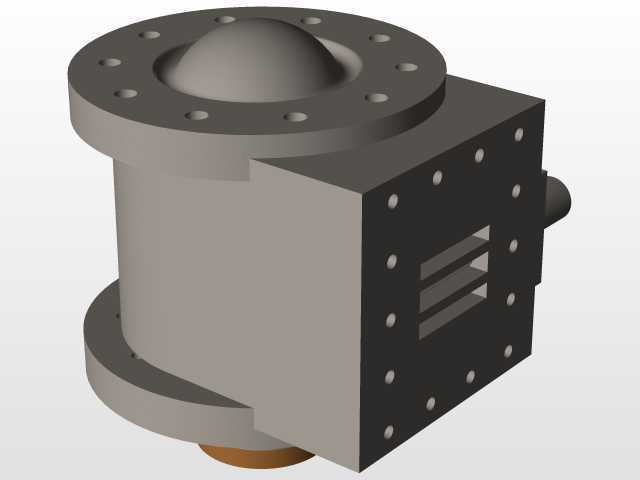

　　设计思路上，该结构优先考虑了组件的装配合理性，所有运动副的连接位置都预留了足够的拆装空间，配气阀组与气缸的连接采用法兰式定位，保证配气通道的同轴度，减少蒸汽泄漏的概率。操纵杆的转轴位置设置了耐磨衬套，长期反复操作也不会出现旷量，曲轴的支撑轴承座与底座采用一体式铸造，保证曲轴转动的同轴度要求，避免偏磨导致的寿命缩短。蒸汽进气接口设置在缸体上部侧面，管路走向可直接对接外部蒸汽发生装置，无需额外转接结构，排气口位置设置在缸体下部，可直接对接排气管道，整体管路布局没有冗余弯折，减少蒸汽输送过程中的压力损失。

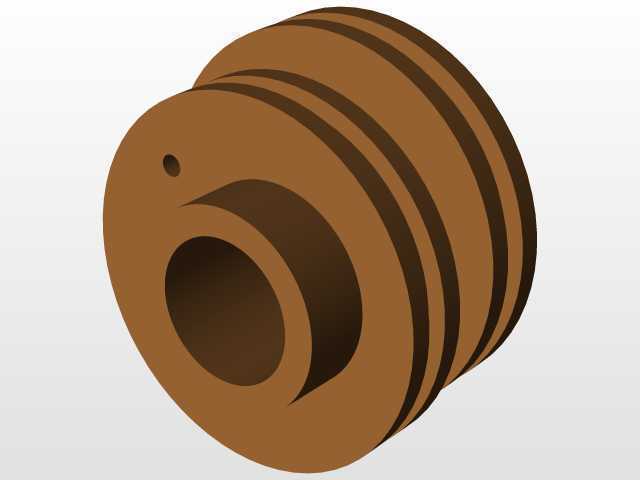

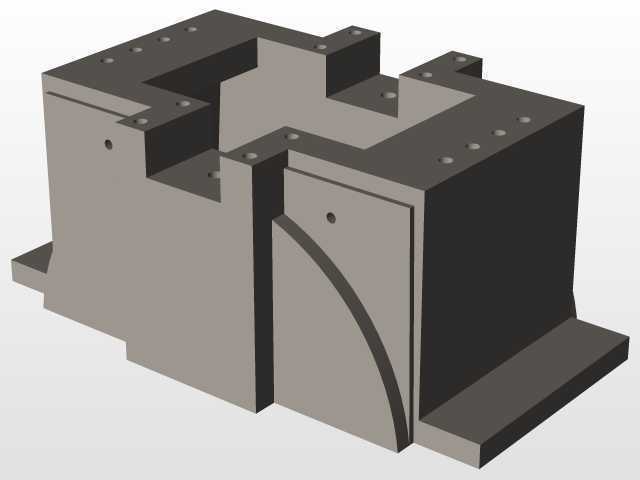

　　外形尺寸与安装边界方面，该装置整体为立式方正布局，底座的安装孔位按照等间距排布，可直接固定在钢制机架或者混凝土基座上，安装时需要预留侧面操纵杆的活动空间，以及曲轴端部连接传动部件的操作空间，上部气缸的外围需要预留至少五十毫米的散热间隙，避免周边部件紧贴缸体影响散热效果。整体重心落在底座中心区域，运行时的振动幅度较小，不需要额外制作厚重的减震基础，常规的设备安装平台即可满足固定要求。曲轴输出端的轴径采用标准尺寸设计，可直接对接皮带轮、齿轮等通用传动部件，不需要额外定制转接轴，适配多数常规动力传输场景的连接需求。

　　从结构细节来看，活塞与缸壁之间的密封结构采用多重填料密封设计，可在蒸汽压力波动的情况下保持良好的密封性能，配气机构的滑动阀片采用研磨配合，配合面的平面度精度较高，可精准控制进排气的正时，减少蒸汽的无功损耗。飞轮的重量经过匹配计算，既能够保证转速平稳，又不会因为惯量过大导致启动阻力过高，手动操纵杆的操作行程经过优化，小幅度扳动即可实现从怠速到额定转速的调节，操作反馈清晰，没有空行程。底座的下部设置有集油槽结构，可收集曲柄连杆机构甩出的润滑油，避免润滑油滴落污染安装场地，同时也可实现润滑油的回流重复利用，减少日常维护的频次。
