喷气涡轮发动机结构三维数模

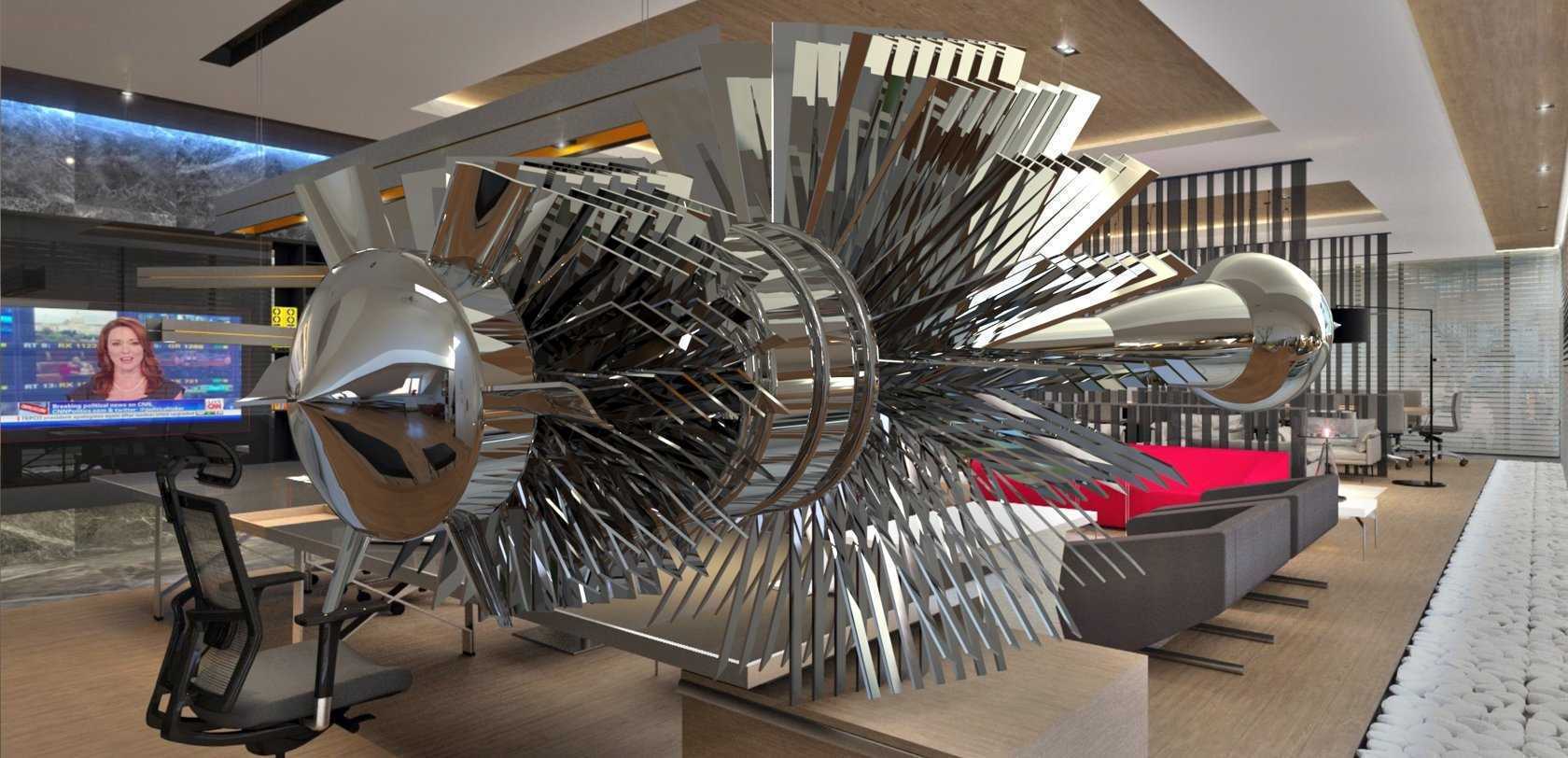

　　航空动力领域里，喷气涡轮发动机是飞行器核心动力来源，广泛适配固定翼飞机、大型无人机等航空装备，也可衍生用于地面燃气发电、工业驱动等场景，其结构设计直接决定装备的推力输出、燃油效率与运行可靠性。这套三维数模完整还原了喷气涡轮发动机的核心流道与结构组成，从进气道前端开始，依次呈现低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮到尾喷管的全段结构，每一级叶片的叶型扭转角度、轮盘的榫槽连接结构、燃烧室的火焰筒开孔布局都做了精准还原，没有做过度简化处理，能直接用于结构原理演示、装配干涉校验以及衍生改型设计参考。做这类动力装置建模时，首先要锚定核心流道的气动轮廓边界，压气机段的逐级增压比匹配是设计核心，数模里每一级压气机叶片的弦长、

　　安装角都沿轴向按气动载荷分布做了渐变处理，轮盘与轴的连接采用了常规的端齿传扭结构，方便拆解查看各级转子的装配关系。燃烧室部分采用环形布局，火焰筒的主燃孔、掺混孔位置都对应真实燃烧组织逻辑做了开孔，能清晰看到气流在燃烧室内的折流路径，喷嘴的安装座位置也预留了标准接口，方便后续对接燃油系统的附属结构建模。涡轮段与压气机段采用同轴分轴布局，高压涡轮对应驱动高压压气机，低压涡轮对应驱动低压压气机与前端风扇，叶片的冷却通道在数模里做了简化示意，能直观看出空心叶片的内部流道走向，轮盘边缘的榫头与叶片榫根的配合间隙也按实际装配公差做了预留，避免出现装配干涉问题。从安装边界来看，数模整体沿轴向呈回转体布局，最大外径位于压气机后段与燃烧室衔接位置，

　　进气道前端预留了安装边的螺栓孔位，尾喷管段做了收敛型轮廓，外部附件机匣的安装位置在机匣下方，预留了传动齿轮箱的安装空间，整体安装接口符合常规航空发动机的吊装布局逻辑，不需要做大幅修改就能适配不同飞行器的动力舱匹配设计。实际工程应用中，这类数模可用于航空类专业的教学演示，帮助学习者直观理解喷气发动机的工作流程与结构组成，也能作为新型动力装置改型设计的基础参考框架，设计师可在这个基础数模上调整压气机级数、叶片叶型、燃烧室尺寸来适配不同推力等级的需求，数模的各零部件都做了独立分层，方便单独提取某一部件做有限元分析、工艺性评审，比如单独提取涡轮叶片做高温蠕变强度校核，或者提取压气机轮盘做离心应力仿真，不需要额外做结构拆分处理。

　　机匣部分采用了分段式连接结构，每段机匣之间的法兰连接螺栓孔位都做了均匀排布，密封槽的位置也在法兰端面做了预留，符合实际发动机的装配维护逻辑，拆解时可以逐段拆下机匣查看内部转子结构，不需要破坏整体装配关系。轴承支撑位置分别布置在压气机前端、高低压转子之间、涡轮后端三个点位，支撑结构的轴承座轮廓也在数模里做了体现，能清晰看到转子的支撑跨度，方便后续做转子动力学特性分析，核算临界转速区间。
