液压泵用法兰式安装联轴器结构

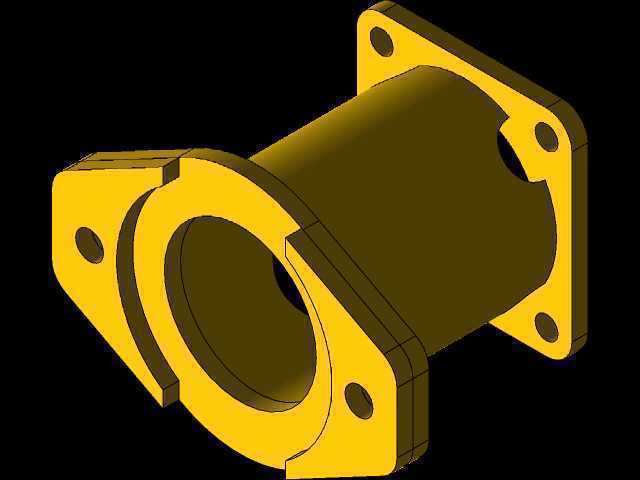

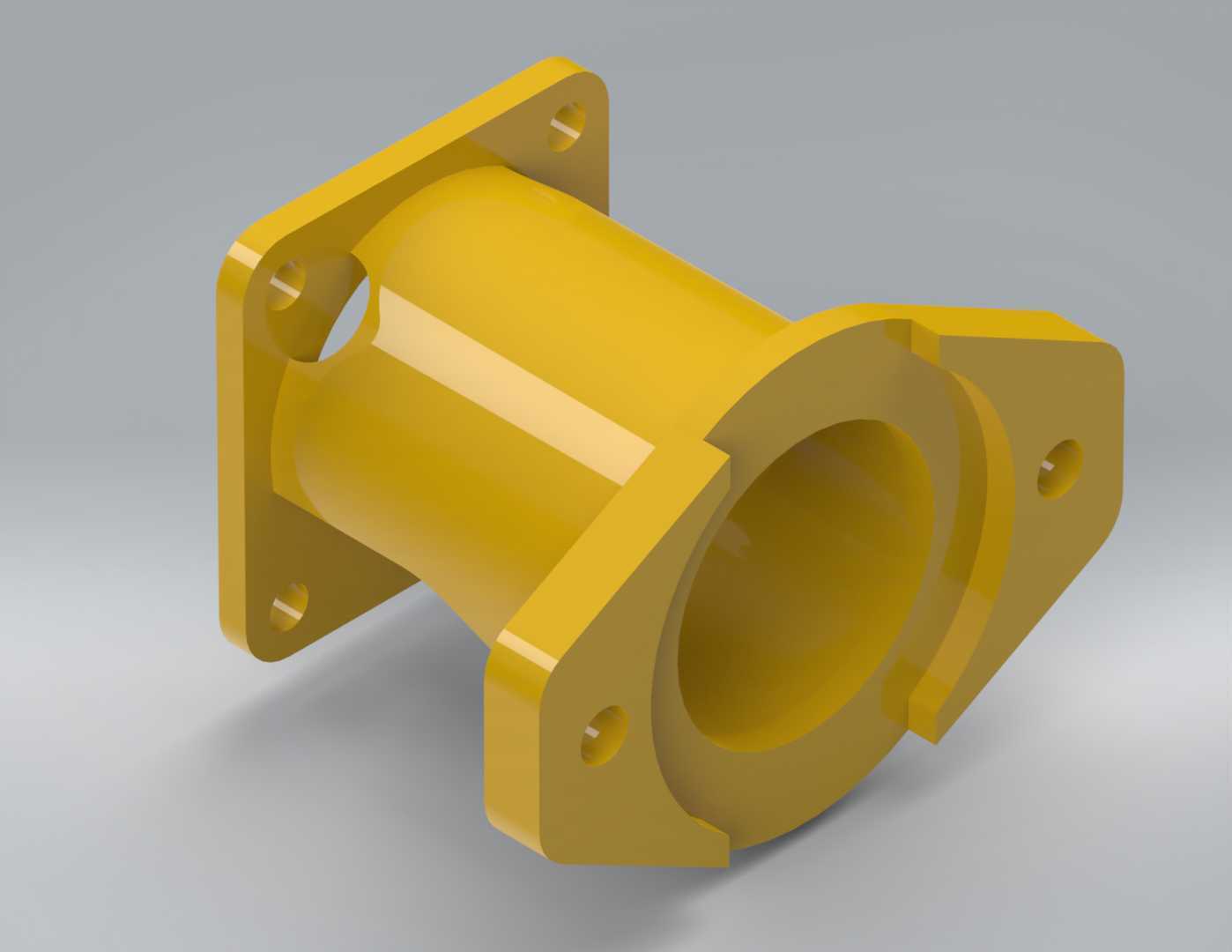

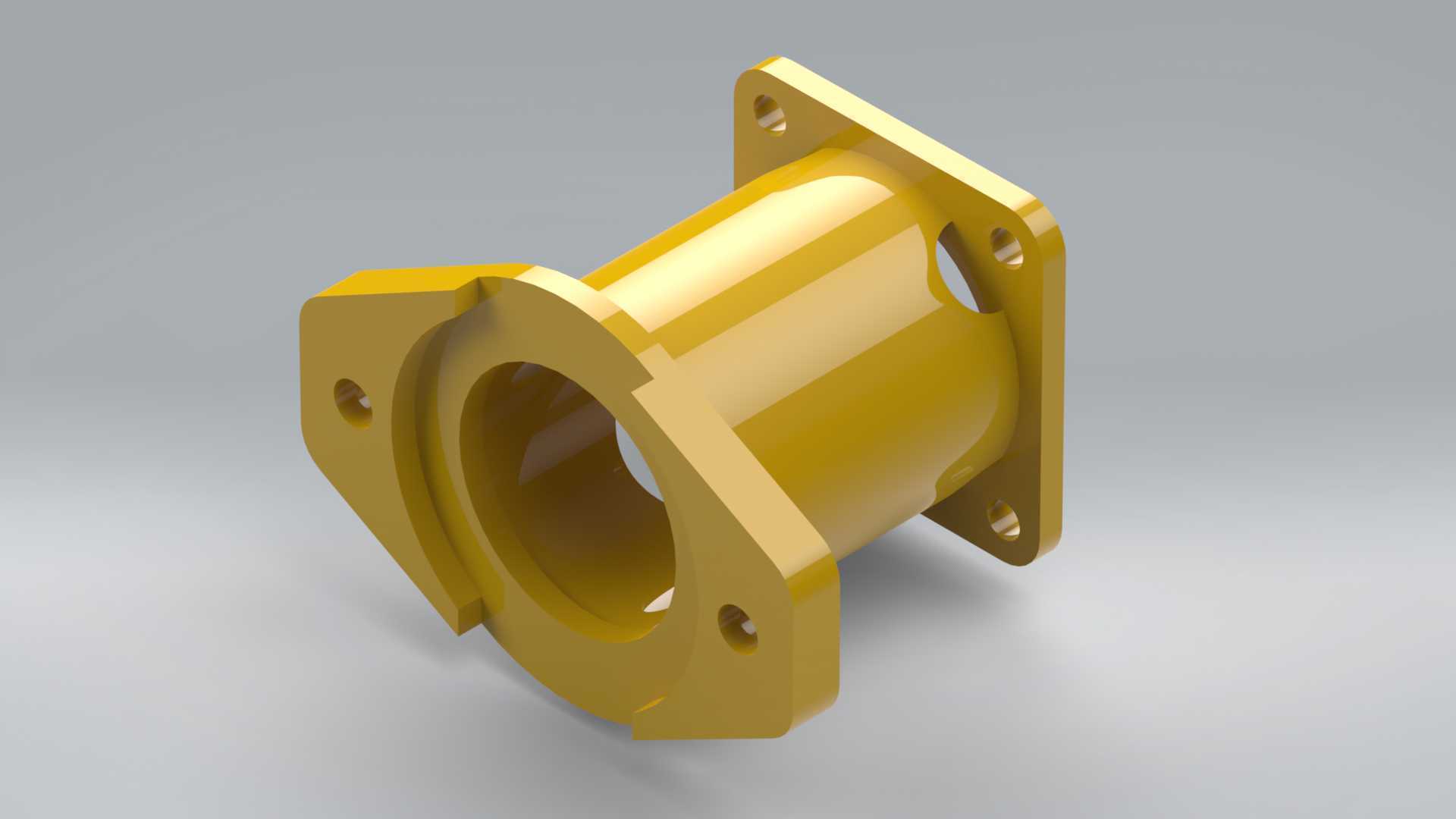

　　在液压动力单元的集成布局中，这类法兰式联轴器承担着动力端与液压泵输入端的刚性衔接职能，常见于工业液压站、工程机械液压系统、机床液压供油单元的装配场景中，区别于传统弹性柱销联轴器的分体安装形式，该结构采用一体化钟形罩式设计，将电机输出轴与液压泵输入轴的同轴度防护、安装定位、径向承载整合为单一组件，大幅缩减了动力单元的装配调试周期。从实际装配逻辑来看，该联轴器两端分别匹配驱动端法兰与液压泵端法兰，其中大口径法兰端适配标准B5法兰安装的驱动电机，小端带切边的异形法兰则匹配常见的轴向柱塞泵、齿轮泵的安装止口，安装时无需额外加工过渡支架，依靠法兰止口的配合精度即可保证两轴的同轴度公差控制在0.1mm以内，

　　有效避免因安装不同心导致的泵轴油封磨损、轴承偏载、运转异响等常见故障。结构设计上，主体采用中空筒式结构，侧壁预留的镂空窗口一方面用于日常运维时检查联轴器弹性块的磨损状态，无需完全拆解泵组即可完成弹性件的更换，另一方面也能降低组件整体自重，同时为运转过程中的空气流通留出通道，减少动力衔接部位的热量积聚。两端法兰的安装孔位采用对称分布设计，其中泵端法兰的切边结构是为了适配部分紧凑型液压泵的安装空间限制，避免与泵体自身的油口、调压阀件产生装配干涉，法兰面的加工粗糙度控制在Ra3.2以内，保证安装贴合面无间隙，防止长期运转过程中出现连接松动。从安装边界尺寸来看，该联轴器的轴向长度适配1.5kW至7.

　　5kW区间标准电机与25mL/r至63mL/r排量液压泵的轴伸间距，两端轴孔的配合公差按照H7/k6的过渡配合设计，既保证装配时的定位精度，也避免过盈配合导致的拆解困难。在实际工况应用中，这类一体化联轴器能够承受一定的径向载荷与轴向窜动，配合内部的梅花弹性缓冲块，可以吸收电机启动瞬间的冲击载荷，降低液压泵受到的刚性冲击，延长泵内柱塞副、齿轮副的使用寿命。不同于分体式支架加联轴器的组合方案，该结构的所有安装定位面均为一次装夹加工完成，从根源上消除了分体装配带来的累计误差，现场装配时只需将两端分别与电机、泵体的法兰止口对位，拧紧固定螺栓即可完成安装，无需反复打表调整同轴度，尤其适合批量生产的标准化液压动力单元使用。在选型适配时，

　　需要注意核对两端法兰的止口直径、安装孔孔距、轴孔直径与键槽尺寸，确保与所选驱动件、液压泵的安装参数完全匹配，筒身的内径尺寸预留了足够的空间，可适配不同外径的梅花弹性体，无需更换整个联轴器即可匹配不同扭矩等级的传动需求。日常运维过程中，可通过侧壁的镂空窗口观察弹性块的磨损情况，当弹性块出现压溃、开裂、掉渣等情况时，只需拆开一端法兰即可完成弹性块的更换，无需将整个泵组完全拆解，大幅降低了设备的停机维护时间。该结构的刚性筒身还能起到安全防护的作用，将旋转的传动部位完全封闭在筒身内部，避免运维过程中衣物、工具卷入旋转部件造成安全事故，同时也能阻挡外界的灰尘、铁屑、切削液等杂质进入传动衔接部位，保护轴伸与键槽不受异物磨损。
