八口非网管型工业以太网交换设备结构设计

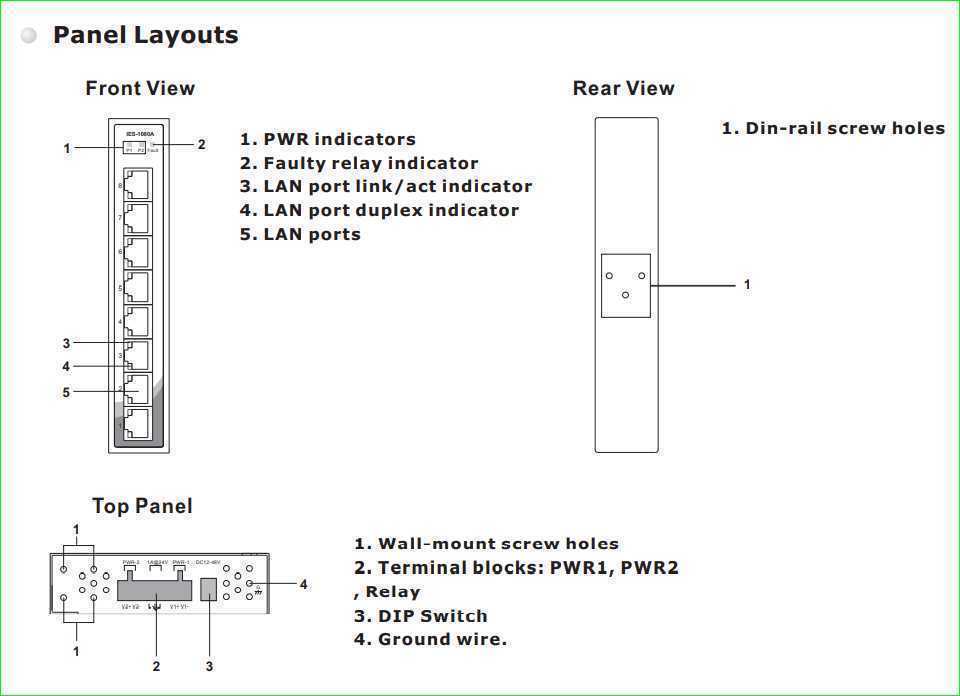

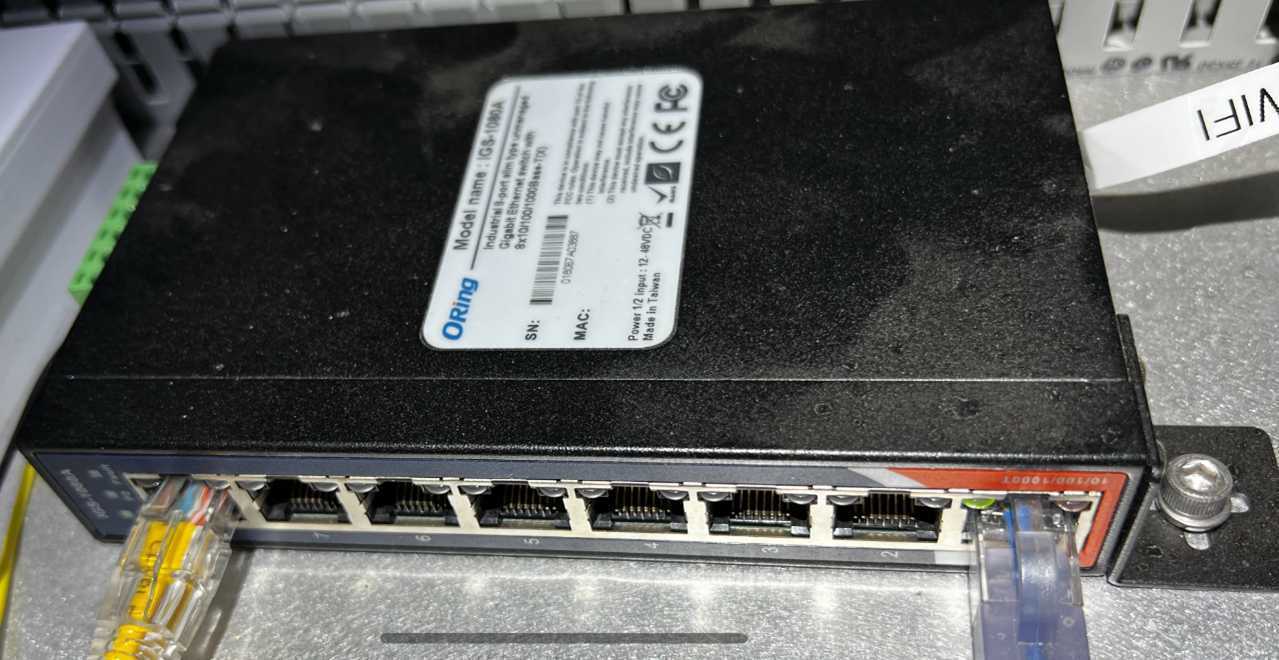

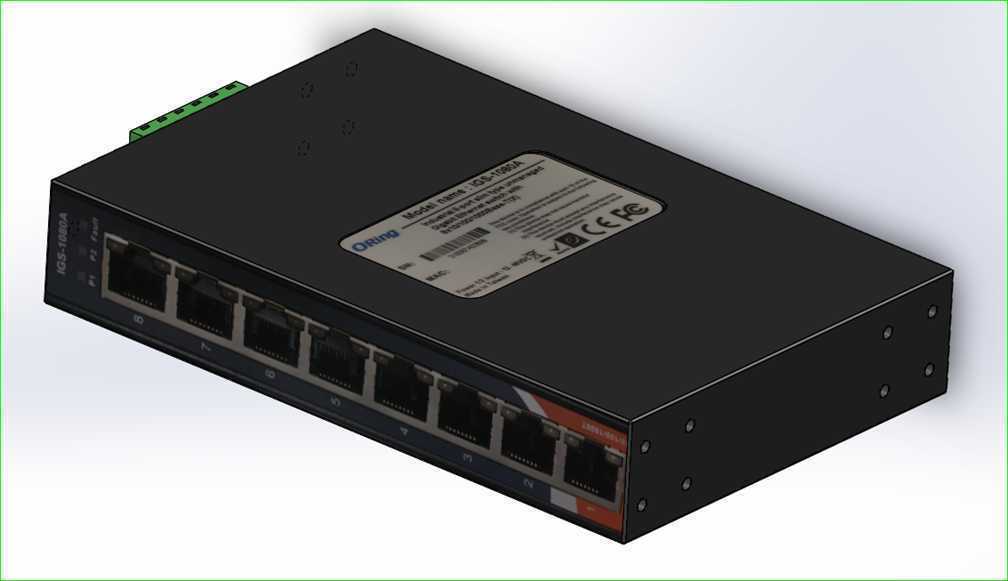

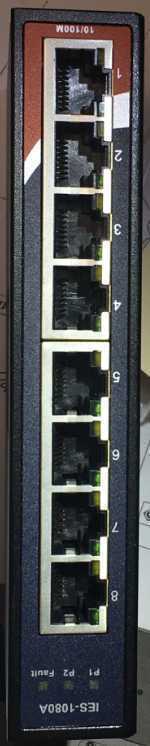

　　在工业现场网络搭建的实际场景里，这类八端口非网管以太网交换机的应用覆盖范围极广，从离散制造车间的设备层数据采集，到过程工业现场的控制信号传输，再到户外机柜内的跨设备组网，都能看到这类设备的身影。不同于商用交换机的轻薄设计取向，这款设备从结构设计之初就完全围绕工业现场的复杂工况展开，外壳采用一体冲压成型的金属壳体，表面做哑光黑色导电氧化处理，既可以抵御现场的粉尘、潮气侵蚀，也能实现良好的电磁屏蔽效果，避免车间内变频器、伺服电机等强电磁干扰源对网络信号传输造成影响。设备正面排布8个标准RJ45以太网端口，每个端口都内置信号隔离与浪涌防护电路，端口间距预留了足够的操作空间，即便带屏蔽层的水晶头插接也不会出现相邻端口干涉的问题，

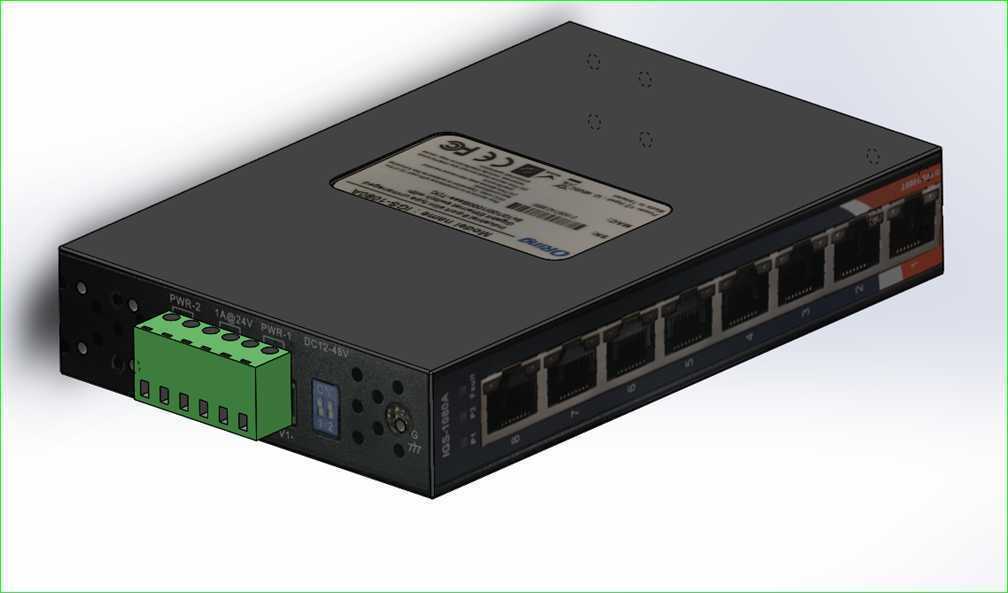

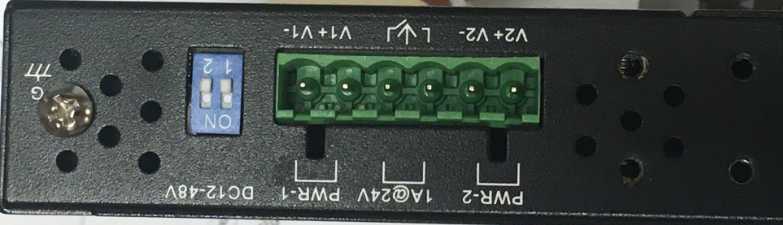

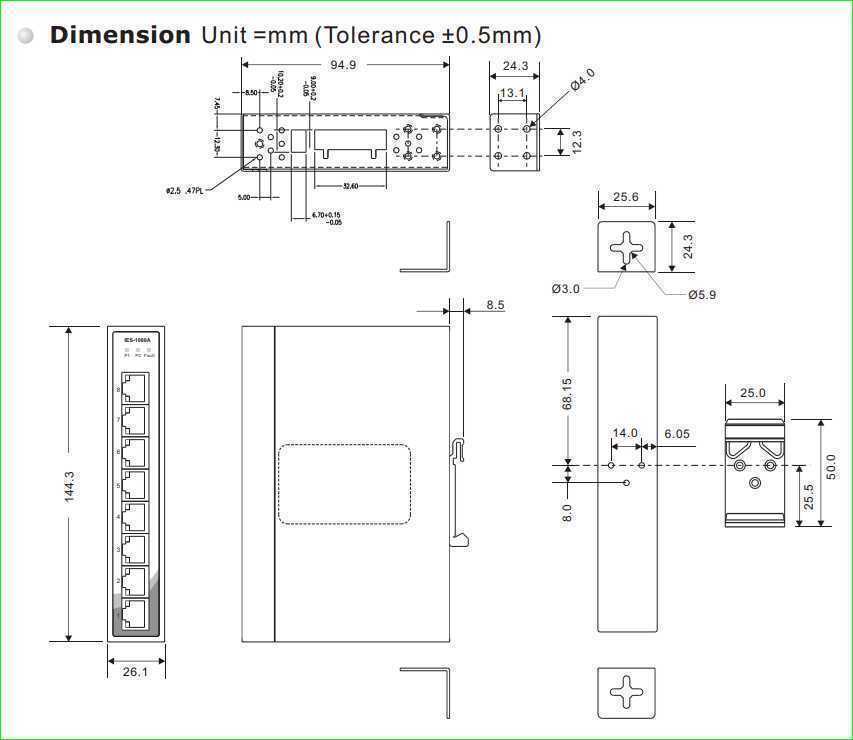

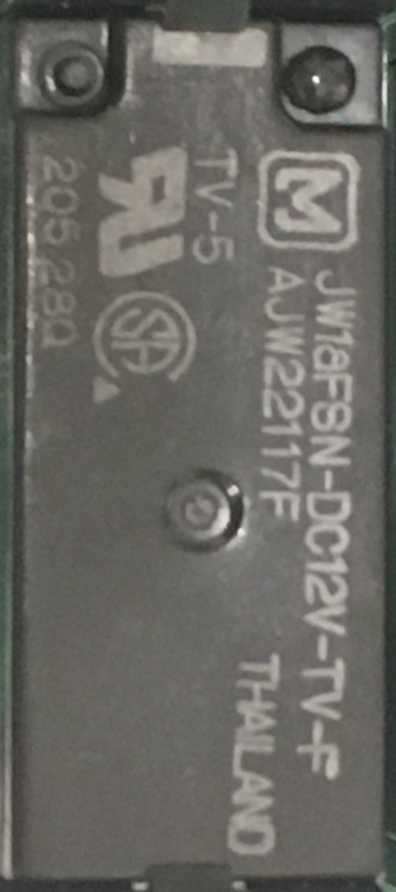

　　端口旁设置了独立的链路状态指示灯，运维人员在现场巡检时不用连接配置终端，就能直观判断每个端口的连接、数据传输状态。设备左侧设计了绿色的5位接线端子排，对应12-48V宽幅直流电源输入、接地以及告警信号输出，端子排采用防松脱的螺丝压接结构，适配工业现场多股铜芯线的接线需求，即便设备长期处于振动工况下，也不会出现接线松脱导致的设备断电问题。从安装边界来看，这款设备的壳体尺寸完全符合工业DIN导轨安装的标准规范，背部集成了卡扣式导轨安装结构，不用额外打孔固定，直接卡装在标准35mm电气导轨上即可完成安装，设备两侧预留的散热孔采用错位排布设计，既保证了内部电路工作时的自然对流散热，也能避免垂直滴落的液体直接进入设备内部，

　　满足IP40的防护等级要求。在三维建模过程中，需要重点关注几个结构配合的细节：首先是RJ45端口与壳体开孔的位置公差，要保证每个端口的中心与壳体开孔中心偏差控制在0.1mm以内，避免水晶头插接时出现卡滞；其次是端子排与壳体的安装定位，端子排的接线面要与壳体侧面保持齐平，接线螺丝的操作空间要预留足够，方便现场用螺丝刀完成接线作业；还有背部导轨卡扣的行程设计，要保证卡扣在弹出和锁止状态下都能顺畅动作，既能牢固卡在导轨上，也能在设备维护时方便拆卸。这类非网管型交换机不需要复杂的配置操作，接入电源和网线就能自动完成数据链路的协商，对于现场运维人员来说上手门槛极低，8个端口的配置刚好满足单台小型设备控制柜内的PLC、触摸屏、伺服驱动器、

　　远程IO模块等设备的组网需求，不用额外配置端口扩展模块，也不会出现端口冗余过多造成的成本浪费。设备内部的PCB板采用四角螺柱固定的方式与壳体连接，螺柱位置做了绝缘处理，避免PCB板与金属壳体直接接触造成短路，壳体内部预留的走线空间刚好容纳内部电源与信号排线，不会出现排线挤压端口组件的问题。在实际选型应用中，这类设备的工作温度范围覆盖-40℃到75℃，不管是北方冬季户外的低温环境，还是南方车间夏季的高温工况，都能保持稳定的工作状态，宽幅电源输入的设计也适配工业现场不同等级的直流供电系统，不用额外配置电源转换模块，减少了柜内的元件占用空间。从结构强度角度看，金属壳体的壁厚达到1.2mm，即便在安装过程中受到轻微的外力碰撞，也不会出现壳体变形挤压内部元件的问题，端口处的金属屏蔽层与壳体直接连通，能够将端口处的感应静电直接通过壳体导入接地端，进一步提升设备的抗干扰能力。
