V型六缸车用动力总成结构设计

　　在乘用车与轻型商用车的动力匹配场景中，V型六缸动力单元始终占据着动力平顺性与输出扭矩平衡的核心生态位，不同于直列四缸机型的二阶振动固有缺陷，也区别于V8机型的体积与成本冗余，V6布局的动力单元通过60度或90度的气缸夹角设计，能够在有限的机舱横向空间内实现更优的曲轴配重平衡，让运转过程中的一阶、二阶惯性力得到充分抵消，这也是很多中高端乘用车型在动力选型时优先考虑该结构的核心原因。从实际装车场景来看，这类动力单元既可以适配纵置后驱平台的中大型轿车、硬派越野车型，也能通过横置布局适配前驱平台的中型SUV，甚至在部分轻型商用车、特种作业车辆的动力改装场景中，也能看到基于V6结构衍生的专用动力版本，其宽泛的扭矩输出区间能够覆盖从低速爬坡到高速巡航的全工况动力需求，不需要通过频繁降挡拉高转速来获取足够扭矩，大幅降低了长途行驶过程中的动力系统疲劳度。

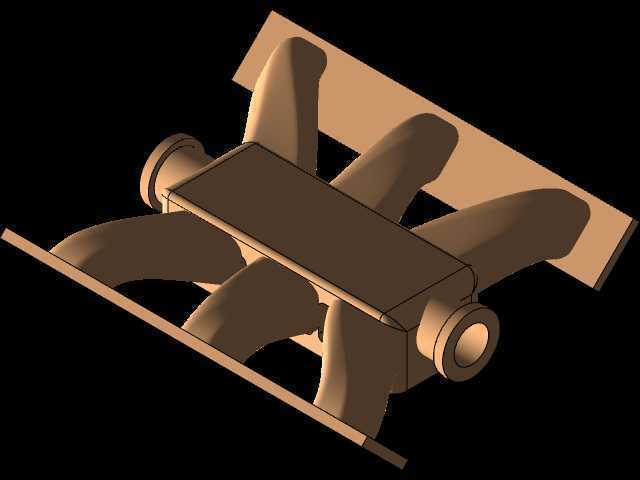

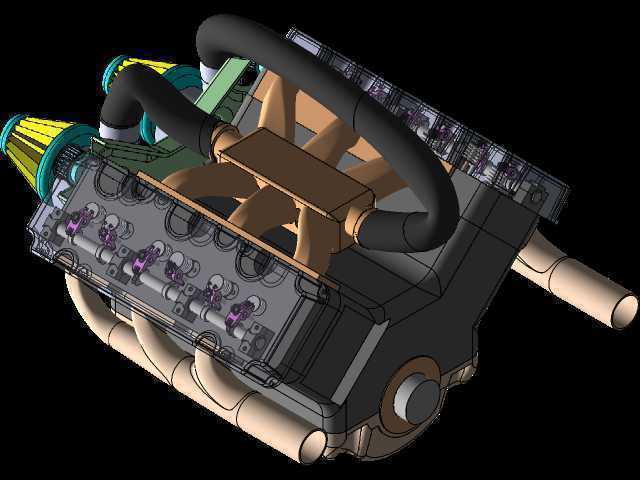

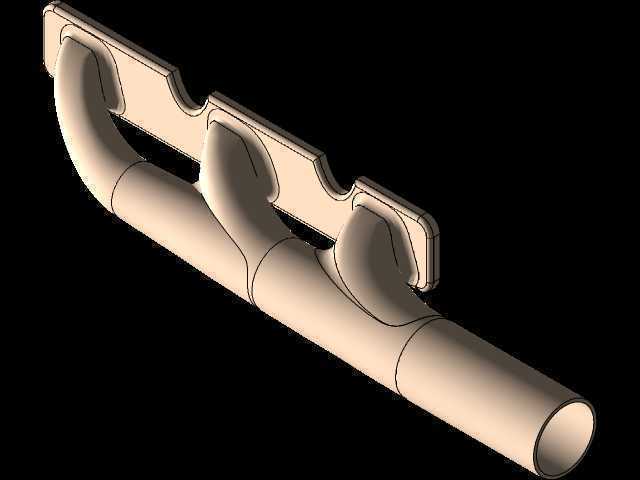

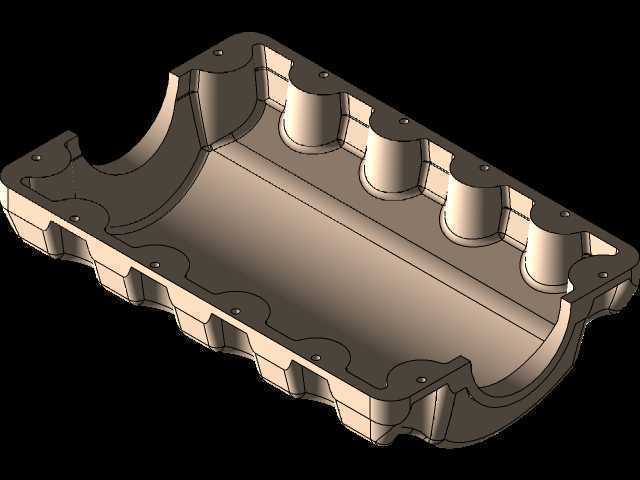

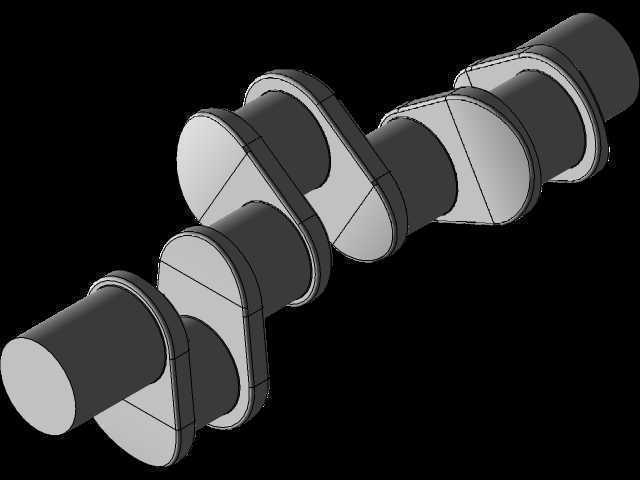

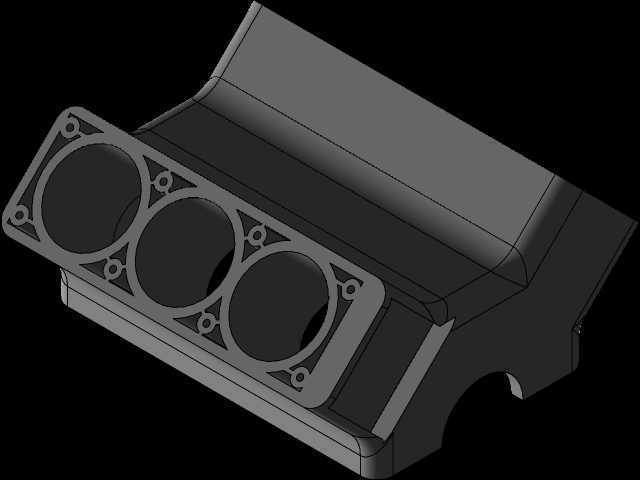

　　从结构设计的思路来看，这套V6动力单元的建模过程首先围绕曲轴系的动平衡展开，六个曲柄销按照120度的间隔角均匀分布，配合整体式锻造曲轴的配重块设计，能够在不额外加装平衡轴的前提下实现运转振动的有效抑制，缸体部分采用了夹角中央布置进气歧管、两侧布置排气歧管的经典布局，既缩短了进气路径的长度提升充气效率，也能让排气系统的三元催化装置尽可能靠近排气口，加快冷启动阶段的催化器起燃速度，满足日益严苛的排放要求。在安装边界的设计上，整个动力总成的悬置安装点分布在缸体两侧与变速箱连接端的下部，三个主悬置点的位置经过重心匹配计算，能够将动力总成的质心落在三个悬置点构成的三角形中心区域，避免车辆在加减速、过弯过程中出现动力总成的过度晃动，减少振动向驾驶舱的传递。

　　从功能特性的维度拆解，这套动力单元的进排气系统采用了对称式的气道设计，两侧气缸的进气路径长度完全一致，能够保证不同气缸的进气量偏差控制在2%以内，避免出现各缸工作不均匀导致的输出波动；冷却系统采用了分体式水道设计，缸体部分采用低流速大流量的冷却回路保证缸筒周围温度均匀，缸盖部分采用高流速定向冷却的回路，精准覆盖排气门座、火花塞周围这些热负荷最高的区域，避免出现局部过热导致的爆震、缸盖开裂等问题。润滑系统采用了两级可变排量机油泵，能够根据发动机的转速、负荷动态调整机油供给压力，在低负荷工况下降低机油泵的驱动功耗，提升燃油经济性，在高负荷高转速工况下提升机油压力，保证曲轴轴承、凸轮轴机构的充分润滑，避免出现干磨故障。

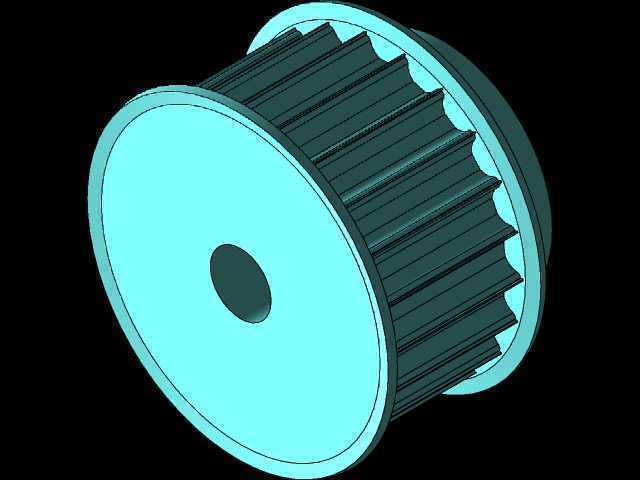

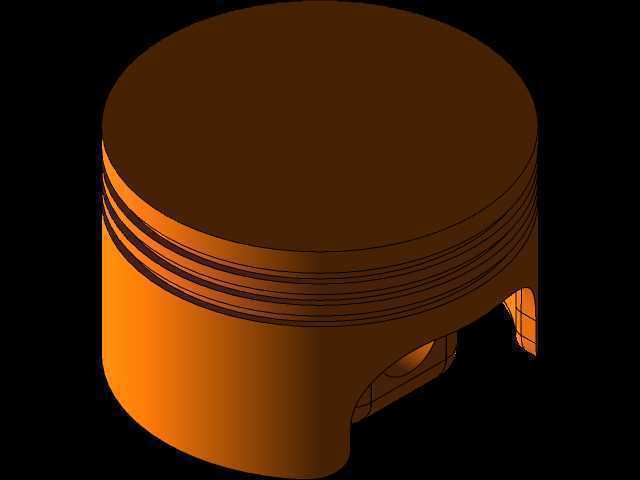

　　在外形尺寸的控制上，整个动力总成的横向宽度控制在680mm以内，纵向长度从曲轴皮带轮端面到飞轮壳端面控制在720mm左右，高度从油底壳底部到进气歧管上平面控制在650mm上下，这个尺寸边界能够适配绝大多数A级以上车型的机舱空间，不需要对机舱的纵梁、减震塔结构做大幅改动就能完成装车匹配，对于整车厂的平台化车型开发来说，能够大幅减少动力适配的开发周期与成本。在细节结构的处理上，缸体的加强筋布局沿着曲轴受力的方向呈放射状分布，既能够提升缸体的整体刚性，减少高负荷下的缸体形变，也不会过度增加缸体的自重，实现了结构强度与轻量化的平衡；活塞部分采用了轻量化的锻造铝合金设计，配合低张力的活塞环组，能够降低活塞往复运动的摩擦损耗，同时活塞裙部的石墨涂层能够在冷启动阶段提供更好的润滑保护，减少冷启动磨损。

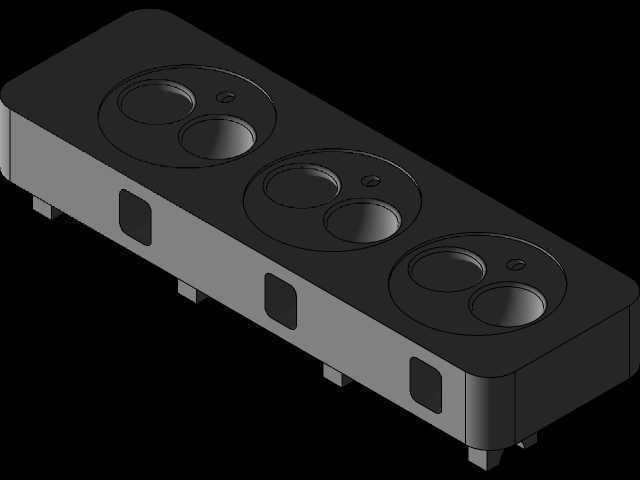

　　从实际应用的延伸场景来看，这套V6动力结构不仅可以作为传统燃油车的动力源，还能通过加装48V轻混电机、PHEV插混系统的方式适配混动车型的动力需求，在电机的辅助下进一步优化低速工况的动力响应与燃油经济性，甚至在部分固定动力场景，比如小型发电机组、特种船舶的舷内动力、轻型工程机械的动力单元，也能基于这套核心结构做针对性的外围附件调整，拓展其应用场景。建模过程中对所有配合面的公差带都做了匹配设计，比如缸盖与缸体的结合面平面度公差控制在0.05mm以内，曲轴主轴承孔的同轴度公差控制在0.02mm以内，这些公差要求能够保证实际加工装配后的密封性能与运转精度，避免出现漏油、漏水、轴承异常磨损等装配问题。
