多连杆联动式夹持抓取机构设计

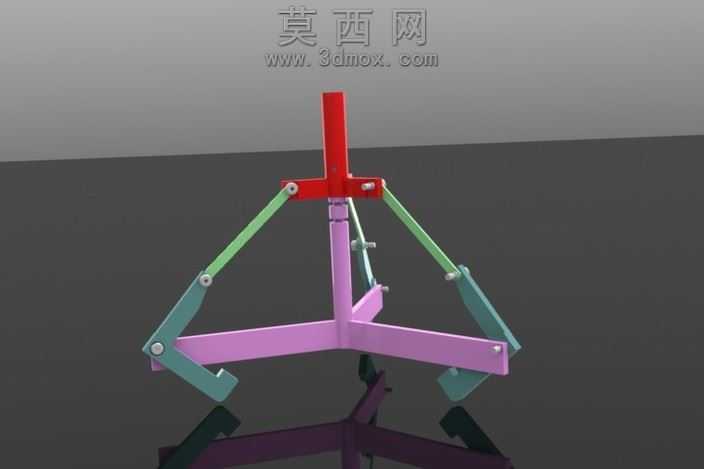

该作品为多连杆联动式夹持抓取机构的三维设计成果，整体采用SolidWorks完成全参数化建模，建模过程中对每一处铰接点位、杆件长度比例都进行了精准约束，确保机构运动逻辑符合设计预期。模型渲染阶段采用哑光塑料材质区分不同功能杆件，中心立柱与顶部驱动座使用醒目的红色，直观标识动力输入位置，三组周向均匀分布的从动连杆分别采用绿色与蓝绿色区分传动层级，底部支撑与夹持臂采用淡紫色，通过色彩分层让整个机构的传动路径一目了然，渲染背景选用深灰色哑光台面，添加柔和的环境反射效果，既突出了模型的结构轮廓，也还原了实际工装的视觉质感。结构设计上，该机构采用中心对称布局，顶部竖向驱动件向下位移时，通过三组铰接的上连杆带动中部的滑动套沿中心立柱轴向移动，进而驱动下侧的夹持臂绕底部铰接点同步向内收拢，实现对物件的环抱式夹持，所有铰接位置都预留了标准销轴的装配间隙，杆件连接处做了圆角过渡处理，避免运动过程中出现结构干涉。设计思路围绕同步联动的核心需求展开，摒弃了复杂的电控驱动方案，采用纯机械连杆传动实现三爪同步动作，既保证了夹持力的均匀分布，也降低了机构的制造成本与维护难度，杆件的截面形状选用矩形型材，在保证结构强度的同时减少了不必要的材料冗余，底部夹持端做了内凹的勾形结构，可适配带凸缘类零件的抓取需求，整个机构的运动行程经过反复模拟验证，收拢与展开状态下的杆件位置都经过干涉检查，确保实际装配后可顺畅完成开合动作，可直接应用于小型自动化生产线的工件转运工位，也可作为教学案例用于连杆机构的原理演示。
