钛合金轻量化航空发动机支架结构设计

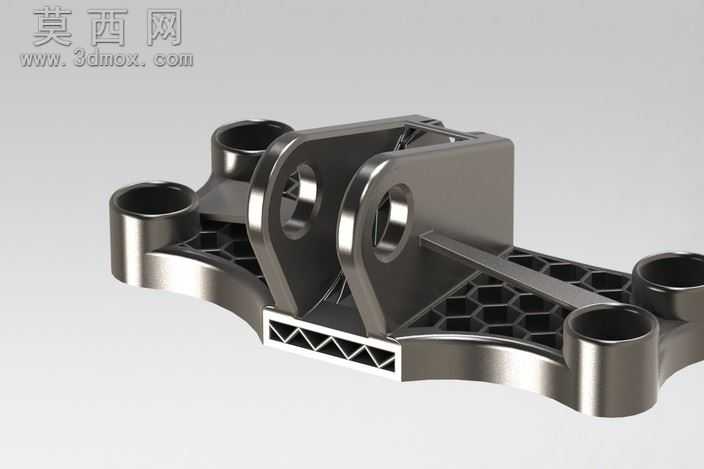

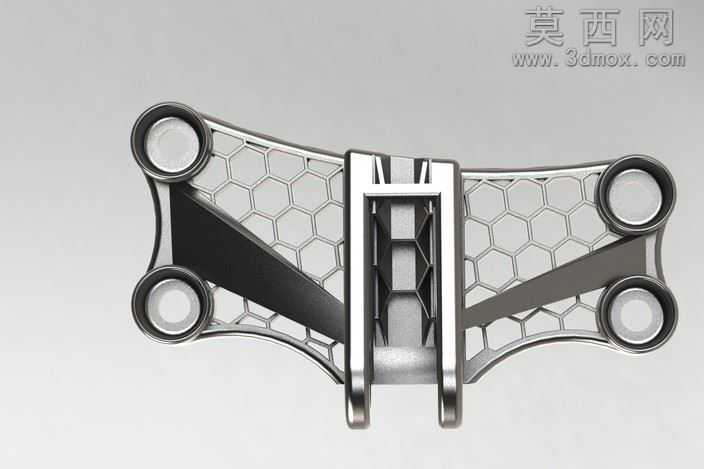

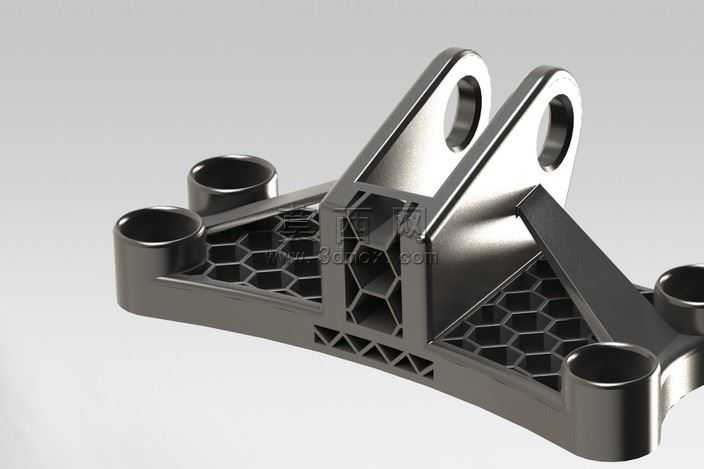

本模型为航空发动机配套的轻量化支架结构，建模阶段采用参数化特征建模逻辑，先完成整体安装基准面的定位，匹配发动机安装点位的坐标公差要求，确定四个圆柱形安装座的中心距与孔径参数，保证与配套紧固件的装配适配性。结构设计阶段引入拓扑优化思路，在保证结构刚性与承重阈值的前提下，对非受力区域做材料去除处理，内部采用六边形蜂窝填充构型，搭配交叉加强筋布局，既分散了发动机运行过程中产生的振动载荷，也大幅降低了构件整体重量，最终实现约70%的减重比例，成品质量控制在587.214克，完全符合航空构件的轻量化设计要求。材质配置选用钛-6Al-4V钛合金材质，渲染阶段还原了钛合金金属哑光质感，对安装孔内壁、结构棱边做了倒角高光处理，蜂窝结构的内壁做了细微的粗糙度区分，让整体渲染效果更贴近实际机加工成品的视觉表现。结构细节上，上部两个铰接吊耳做了加厚处理，对应发动机挂载时的主要受力方向，吊耳与底部基座之间设置斜向加强筋，抵消交变载荷下的结构形变，底部安装座的凸台高度经过参数化迭代验证，保证安装时的贴合面精度，避免装配应力集中。整体建模过程严格遵循机械设计的公差规范，所有倒角、圆角参数都匹配实际机加工的工艺要求，既保证了结构的力学性能达标，也兼顾了后续生产制造的工艺可行性，可直接用于有限元力学仿真、装配干涉验证以及后续的增材制造生产流程参考。
