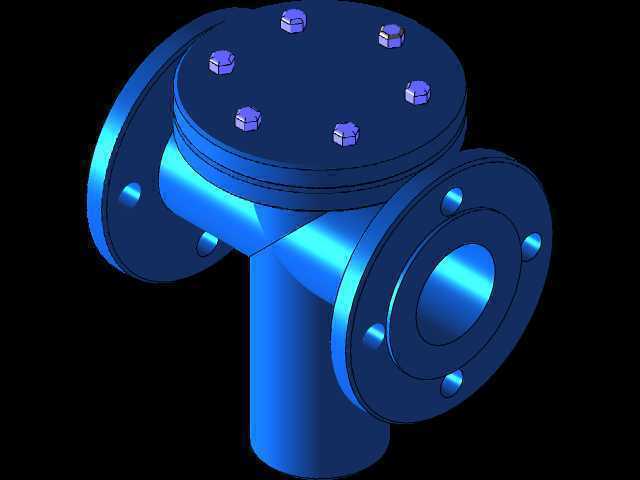

液压管路用篮式法兰连接过滤装置

　　在液压系统的管路布设场景里，这类T型三通结构的过滤装置是保障油液清洁度的核心部件之一，不同于直通式过滤器的安装局限，它的三个接口均采用标准法兰连接形式，能够直接对接同压力等级的液压管路，不需要额外加装过渡接头，在冶金设备液压站、工程机械液压回路、大型压机液压系统这类管路布局紧凑、检修空间有限的场景里，这种结构的过滤装置能大幅降低管路改造成本，减少接口泄漏的风险点。

　　从实际功能来看，它的核心作用是截留液压油里携带的金属磨屑、密封件残渣、外界侵入的固体颗粒杂质，避免这些杂质随油液进入液压泵、控制阀、执行油缸这类精密元件，造成配合面划伤、阀口卡滞、密封件磨损等故障。它的滤腔采用下置沉筒结构，杂质被拦截后会在重力作用下沉降到沉筒底部，不会因为油液的持续冲刷再次回到流道内，相比斜插式滤芯结构，这种篮式腔体的纳污量更大，日常维护时只需要拆开顶部法兰端盖就能取出滤篮清理杂质，不需要拆解整个管路连接，大幅缩短停机维护的时间。

　　设计过程中首先要匹配液压系统的通径与压力等级，三个法兰接口的密封面形式、螺栓孔分布尺寸完全遵循对应压力等级的法兰标准，确保和现场管路对接时的同轴度与密封可靠性，避免安装时出现螺栓孔错位、密封面压合不均的问题。顶部端盖采用六角螺栓均匀压紧的结构，螺栓的数量与规格根据额定工作压力下的端盖受力计算确定，保证内部油压作用下端盖不会出现翘曲变形，密封垫的压缩量控制在合理区间，既不会因为压缩量过大造成密封垫永久变形失效，也不会因为压缩量不足出现渗漏。滤篮的支撑结构做了圆角过渡处理，避免油液长期冲刷造成应力集中，同时滤篮和腔体内壁的配合间隙控制在极小范围，防止未经过滤的油液从间隙处旁通，影响过滤效果。

　　外形尺寸方面，这类过滤装置的安装边界需要考虑现场管路的中心高，底部沉筒的长度要预留足够的纳污空间，同时要保证安装位置下方有足够的沉筒拆装余量，两侧法兰的端面距离要匹配管路的预留间距，顶部端盖的螺栓拆装空间要避开上方的管路或桥架，避免维护时工具无法操作。流道设计上采用了圆弧过渡结构，油液从入口进入腔体后不会出现急剧的通径变化，降低局部压力损失，减少油液在腔体内的紊流与涡流，避免能量损耗过大造成系统油温异常升高。在实际选型应用中，需要根据系统的额定流量匹配对应通径的型号，确保油液通过滤层时的流速在合理区间，流速过高会造成压降过大，同时容易把已经拦截的杂质冲回下游，流速过低则会造成设备体积过大，增加不必要的成本投入。另外腔体的内壁做了防锈处理，避免长期接触液压油出现锈蚀脱落，造成二次污染，法兰密封面的粗糙度严格控制在密封要求的范围内，保证密封垫能够完全贴合密封面，杜绝渗漏隐患。
