气动气源处理过滤装置三维结构

　　在气动自动化生产线、车间集中供气系统、小型气动设备单机气路布局中，这类气源过滤部件是气路前端必不可少的核心处理单元，主要作用是截留压缩空气中携带的液态冷凝水、固体锈屑、管道残留杂质以及空压机输出的部分油雾颗粒，避免下游的气动阀、气缸、气动马达等精密元件出现磨损、卡滞、密封件腐蚀等问题，从源头降低气动系统的故障停机概率。

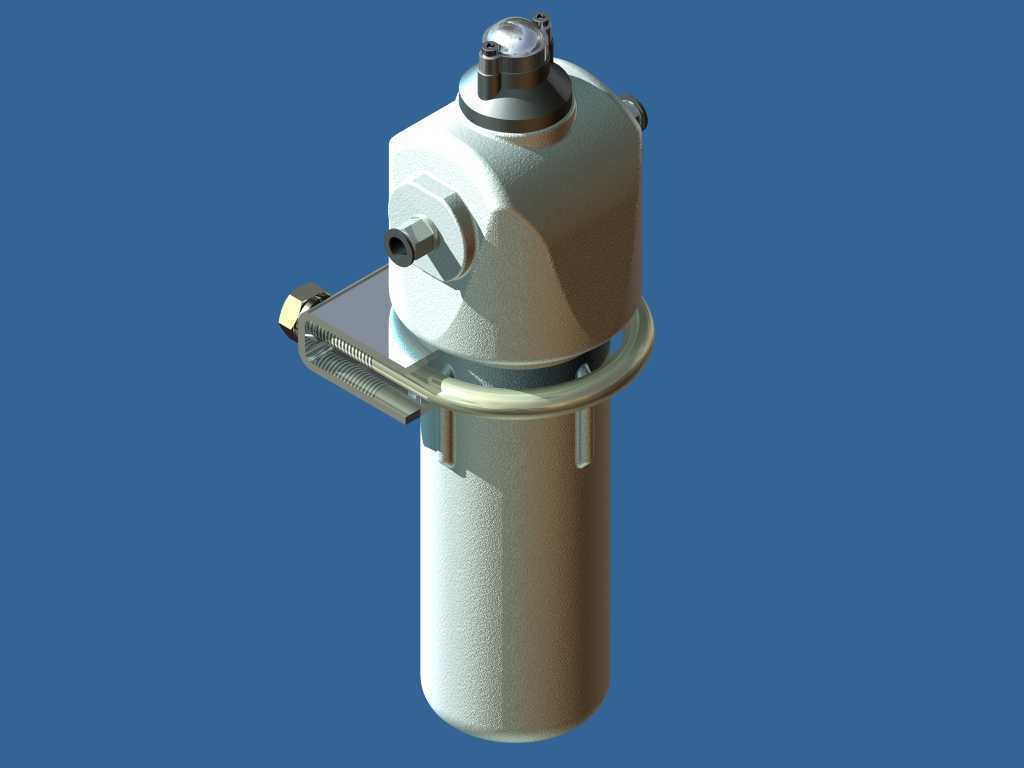

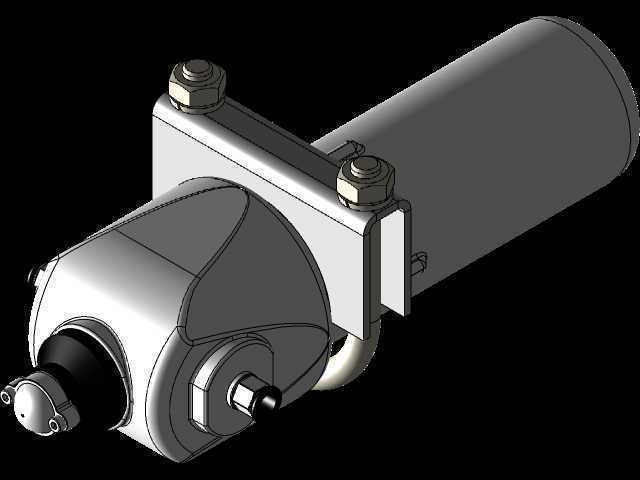

　　从结构设计逻辑来看，该装置采用上下分体式的壳体布局，上部为端盖集成调压、导流与快插接口结构，下部为储液滤杯结构，这种拆分设计主要是为了兼顾滤芯更换、积液排放的操作便利性，同时保证整体壳体的承压能力。上部端盖侧面预留的两个侧向接口为标准气路通口，分别对应压缩空气的进气与出气端，接口的凸台结构做了加厚处理，适配快插接头、外螺纹接头的安装扭矩要求，避免接管时出现壳体开裂的问题；端盖顶部的凸起结构为手动调节或压差指示部件，可在滤芯堵塞到额定压差值时给出直观反馈，提醒运维人员及时更换内部滤芯，部分同结构产品也会将顶部结构集成手动排水的控制按钮，无需拆卸壳体即可完成杯体积液的排空操作。

　　滤杯与上端盖的衔接位置设计了环形金属护圈，这个结构并非装饰件，一方面是强化滤杯与端盖的连接强度，承受气路内部0.1-1.0MPa的常规工作压力，避免长期承压出现衔接处漏气；另一方面金属护圈可以对透明或半透明的滤杯材质形成侧向防护，避免车间内的工件磕碰、工具剐蹭导致滤杯破损，同时护圈上延伸出的片状支架结构，可直接适配DIN导轨安装、面板螺丝固定两种主流安装方式，无需额外设计定制安装支架，减少设备集成时的结构设计工作量。

　　从安装边界尺寸来看，该类过滤装置的径向最大尺寸集中在滤杯位置，整体直径适配常规气动元件的安装间距要求，在气路排布时，滤杯下方需要预留至少50mm的操作空间，用于手动排水操作以及滤芯更换时的滤杯拆卸；侧向的两个气路接口中心距符合通用气源处理件的接口间距规范，可直接与同规格的调压阀、油雾器拼接组成气源处理三联件，不需要额外设计转接气路板。滤杯的容积设计匹配常规工况下的积液速度，在一般工厂供气环境中，每日班次结束时排空一次即可满足使用需求，不会出现积液漫过滤芯导致二次污染的问题。

　　内部的过滤流道设计采用切向进气的离心沉降结构，压缩空气进入滤腔后首先沿壳体内壁形成旋流，比重较大的液态水滴、大颗粒杂质会在离心力作用下被甩到壳体内壁，顺着内壁滑落至下部储液腔，经过初分离的气体再穿过滤芯完成精细过滤，这种流道设计可以大幅降低滤芯的负载，延长滤芯的更换周期，相比直通式过滤结构，同等滤芯精度下容尘能力提升40%以上，压损降低15%左右，更适合长时间连续运行的气动系统使用。

　　在不同行业的实际应用中，该类过滤装置的选型适配性较强，在电子组装生产线的气动系统中，可搭配5μm精度滤芯过滤细微颗粒，避免杂质影响气动吸盘的吸附稳定性；在焊接车间的气动夹具气路中，可搭配40μm精度滤芯，适配焊接烟尘较多的供气环境，减少滤芯更换频率；在食品包装设备的气路中，可更换为无铜材质的滤芯与壳体，满足食品接触相关的卫生要求。建模过程中对所有密封槽、接口螺纹、安装孔位的尺寸都做了公差匹配，壳体的壁厚按照1.0MPa工作压力做了强度校核，滤杯的透明区域做了壁厚均匀性处理，避免注塑成型时出现缩痕影响液位观察，所有棱角位置都做了R2以上的圆角过渡，既减少应力集中风险，也符合气动元件的外观设计规范。
