自行车电机专用定位工装夹具设计

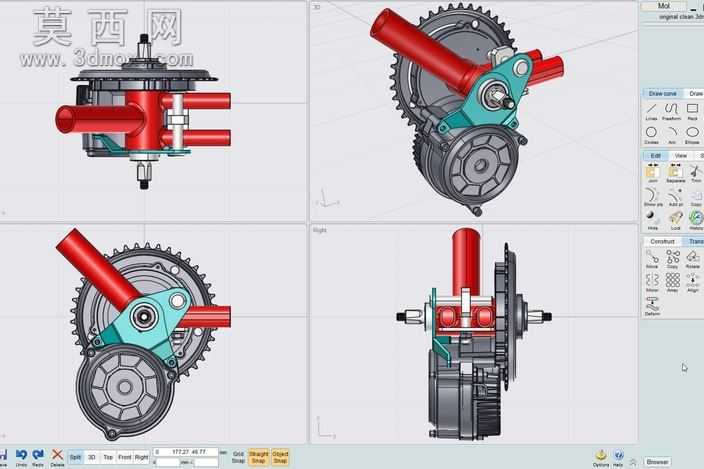

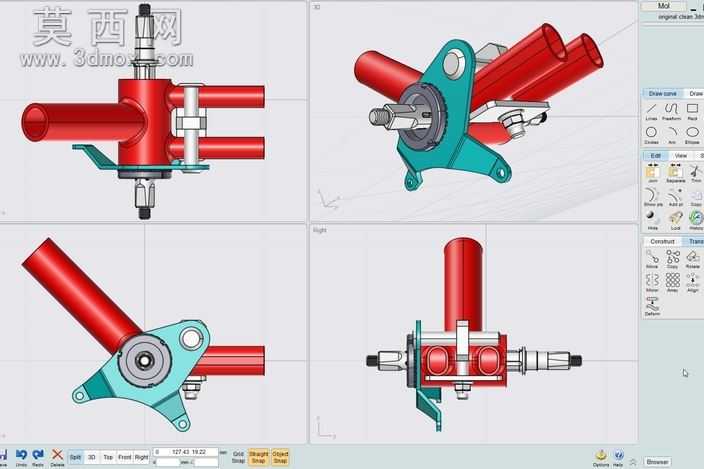

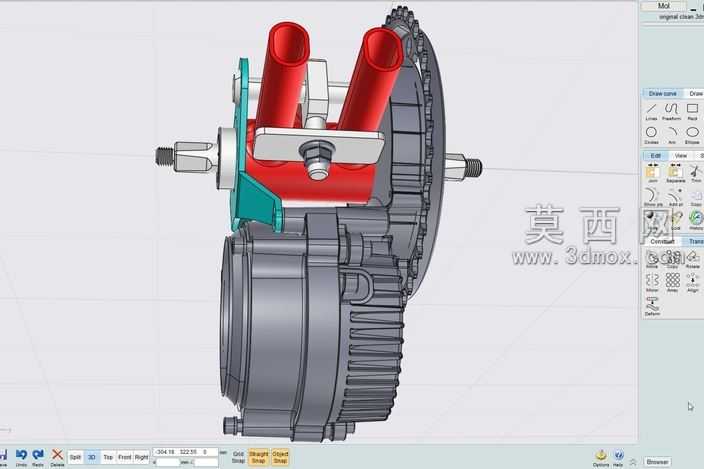

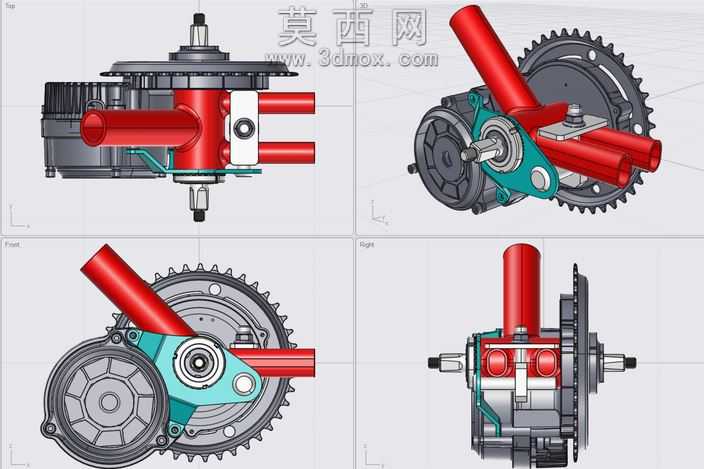

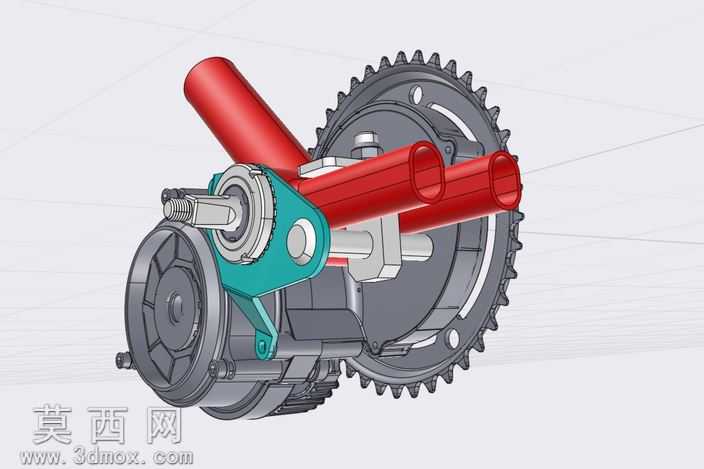

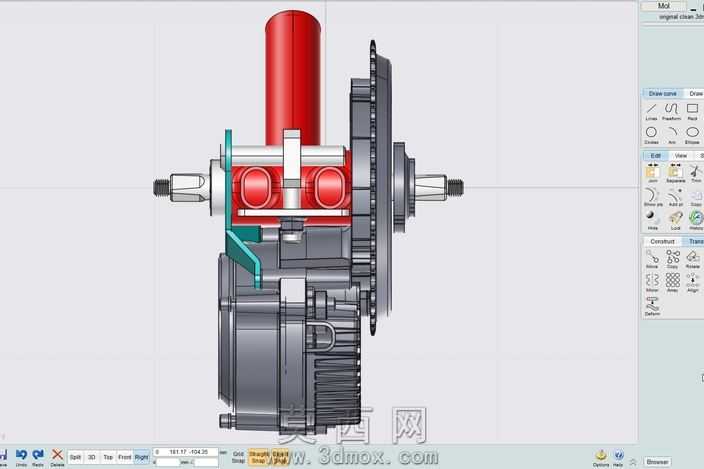

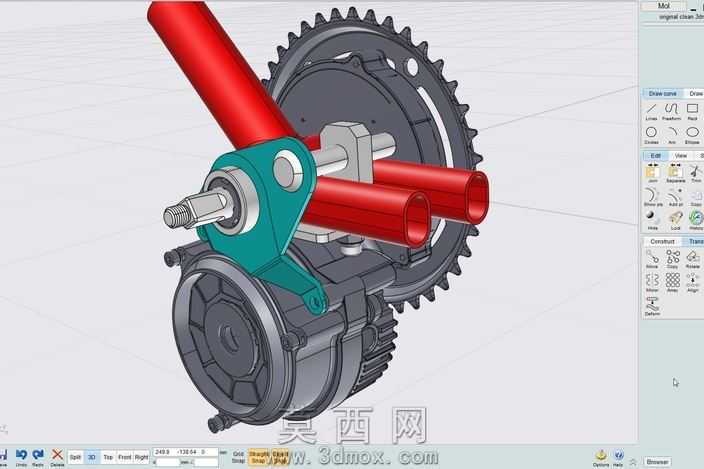

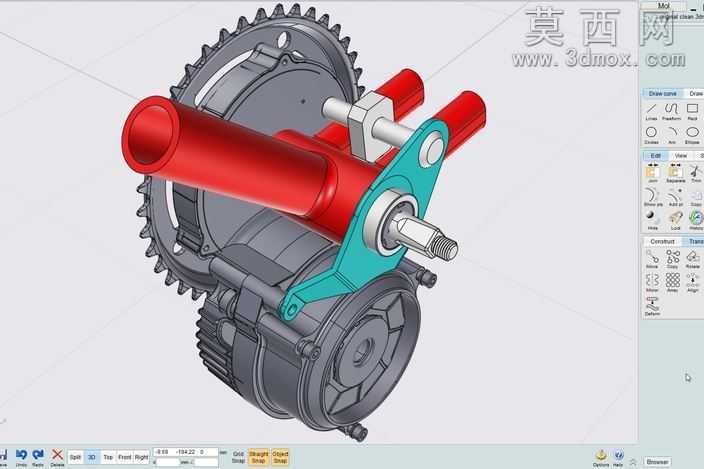

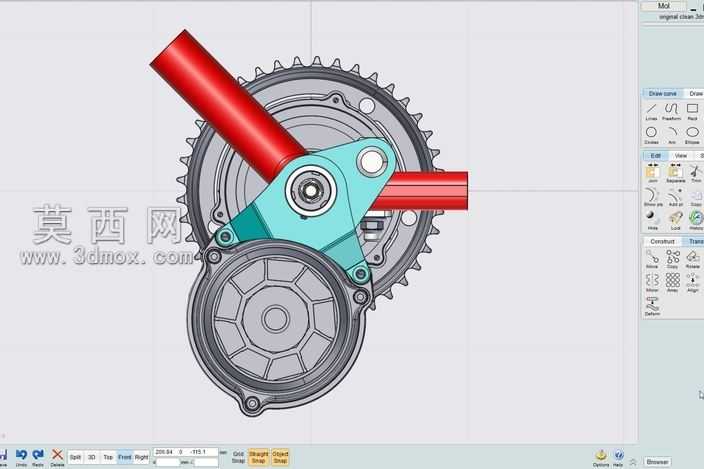

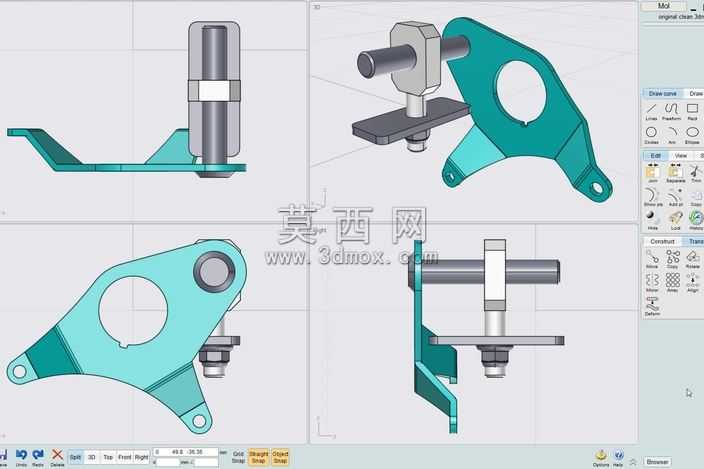

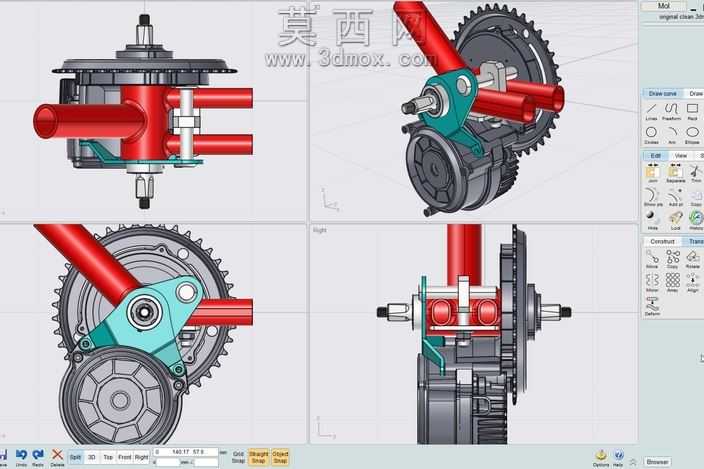

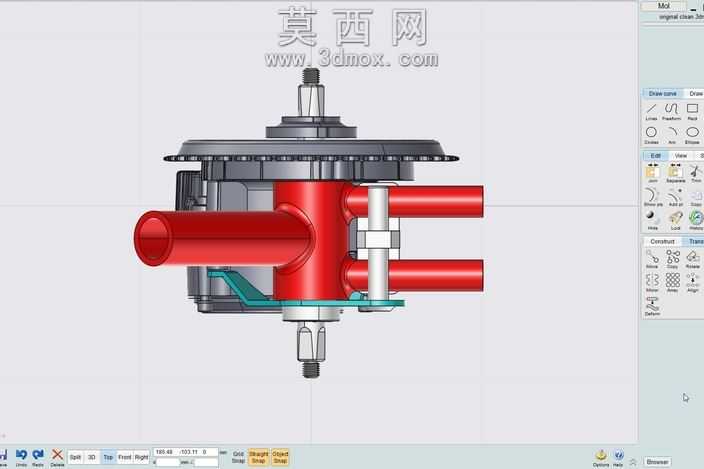

本作品为适配自行车电机装配加工场景设计的专用工装夹具，整体建模过程围绕实际装夹需求展开，先完成核心功能结构的参数化草绘，通过拉伸、切除、倒角等基础特征命令搭建主体框架，再对装夹接触面、定位轴孔、连接耳位等关键部位做细节优化，确保各部件配合公差符合机械加工装夹的精度要求。模型渲染阶段采用哑光金属材质模拟夹具主体的钢制结构，对定位销轴、锁紧螺栓等标准件做金属光泽质感处理，不同功能部件通过色彩区分，清晰呈现夹具的装配关系与结构层次。从结构设计来看，该夹具采用分体式组合结构，包含水平支撑底座、竖直定位销轴、侧向限位支架以及带定位孔的压紧摆臂，定位销轴与电机轴孔采用间隙配合设计，可实现电机的快速穿装定位，侧向支架的弯折造型可贴合电机外壳轮廓，避免装夹过程中出现工件偏移，压紧摆臂通过端部的锁紧螺栓实现夹紧力的可调控制，摆臂上的镂空圆孔既可以减轻夹具自重，也能作为装夹过程中的手持操作位，底座的弯折支撑边可增大与工作台面的接触面积，提升装夹状态下的整体稳定性。设计思路上充分考虑自行车电机的外形特征与加工工序需求，摒弃了复杂的多自由度调节结构，采用简单可靠的转轴式夹紧方案，无需额外辅助工具即可完成工件的装夹与拆卸，有效提升电机加工、检测工序的操作效率，各部件的连接处均做了圆角过渡处理，避免尖锐棱角对操作人员造成划伤，同时也减少了应力集中问题，提升夹具的长期使用寿命，整体结构紧凑无冗余设计，可适配多数常规规格自行车电机的装夹使用需求。
