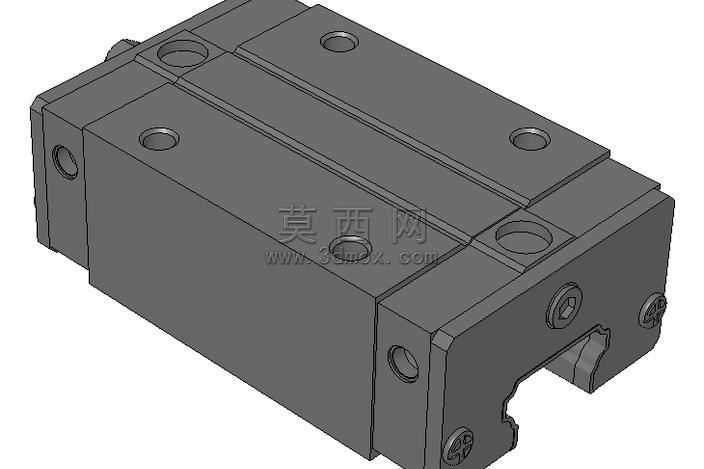

HIWIN上银GH15CA方形直线导轨滑块

本模型为HIWIN上银GH15CA方形直线导轨滑块的三维参数化建模成果，建模过程严格遵循上银官方公开的产品尺寸规范，完整还原了该型号滑块的全部结构特征。建模阶段以特征建模为核心逻辑，首先绘制滑块主体的基体草图，通过拉伸命令生成方形主体的基础实体，随后依次完成安装孔、油嘴孔、钢珠回流通道、端盖定位结构的切除与成型，每一处特征的尺寸参数均与原厂样本保持一致，保证模型的工程实用性。滑块主体采用合金钢材质的渲染设定，表面做发黑防锈处理的质感表现，金属哑光质感搭配细微的机加工纹理，还原真实工业零件的视觉效果；端盖部分采用工程塑料材质，呈现深灰色磨砂质感，与金属主体形成明确的材质区分；钢珠循环部位做半透明示意处理，可直观展示内部滚动体的排布逻辑。结构设计上完整复刻了方形滑块的高刚性特征，四方型的安装基面适配水平安装的重载传动场景，四个顶面安装孔、两个侧面定位销孔的位置精度严格控制，可直接用于设备装配的干涉检查；底部的导轨配合沟槽做了精确的曲率匹配，与对应规格的线性导轨可实现无干涉的滑动配合模拟，端盖处的油嘴安装位、防尘刮油片的卡槽结构均完整建模，可用于后续的维护结构演示。设计思路围绕工业场景的实际应用展开，模型保留了全部工程细节，既可以用于自动化设备的整体装配仿真，验证导轨滑块与安装板、驱动机构的配合间隙，也可作为教学演示素材，讲解线性传动部件的工作原理与结构组成，建模过程中对倒角、圆角等工艺细节做了还原，避免锐边结构，符合实际机加工零件的工艺特征，整体模型比例协调，结构完整，可直接导出用于工程出图、运动仿真等后续工作。
