英制球头内六角手动旋具结构设计

　　在设备装配、机电维修、精密工装调试的日常作业场景里，内六角紧固件的拆装是出现频率极高的操作，尤其是空间受限、紧固件轴线与操作方向存在夹角的工位，常规平头内六角扳手无法顺利插入螺钉沉孔，很容易出现批头滑脱、螺钉内六角槽口磨损打滑的问题，这时候带25度偏摆进入角的球头内六角旋具，就能解决这类操作痛点。这款1/8英寸规格的球头六角旋具，核心驱动端采用球头结构设计，球头与杆身过渡区域做了圆弧平滑处理，既保证球头可以在偏离螺钉轴线25度的范围内顺利卡入内六角槽，又不会因为应力集中导致杆身断裂，适配10-32 BHC规格的内六角螺钉，这类螺钉广泛应用在电子设备壳体固定、小型气动元件装配、精密仪器内部构件连接、模具非标附件锁紧等场景，

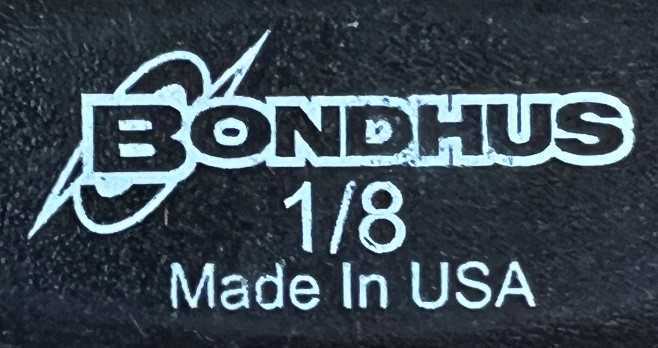

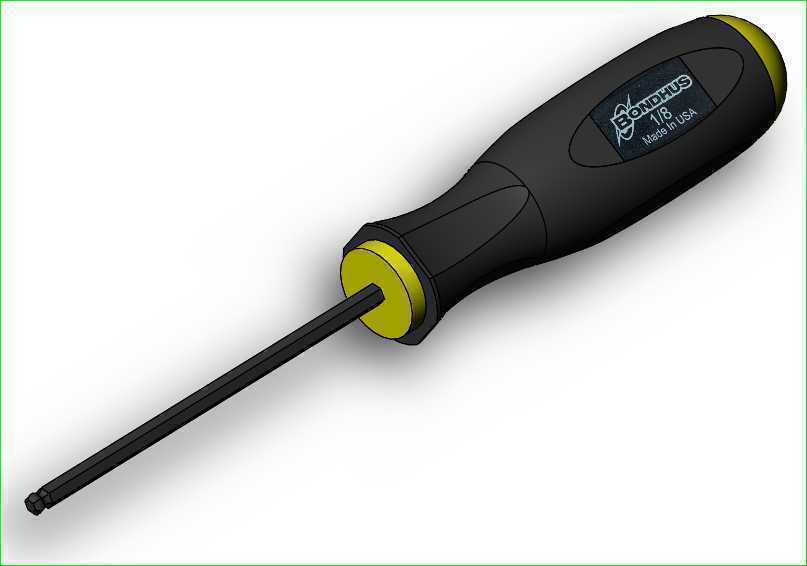

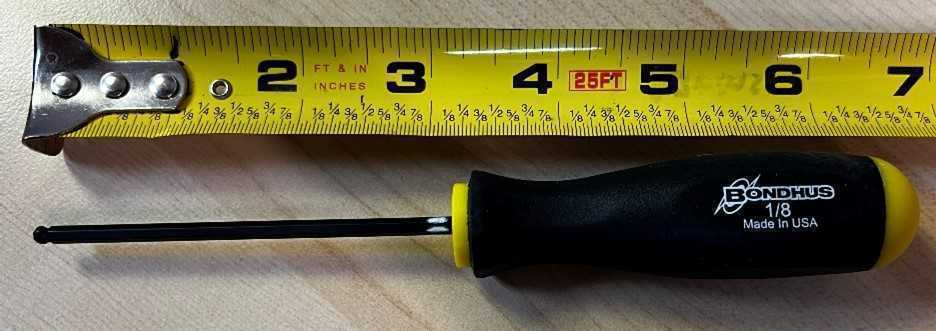

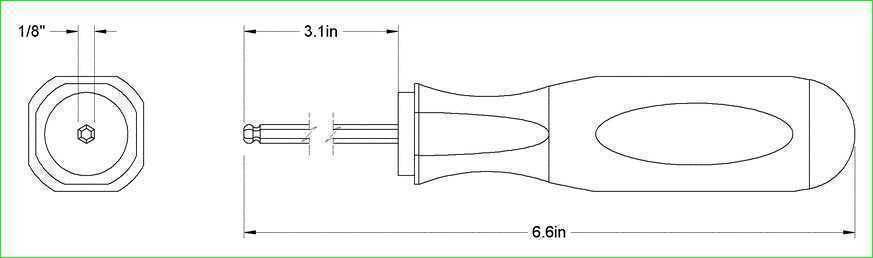

　　整体有效作业长度为6-5/8英寸，这个长度设计兼顾了深孔位置螺钉的操作可达性，以及常规工位操作的力矩传递效率，不会因为杆身过长导致操作时晃动感过强，也不会因为长度不足无法伸入沉孔较深的安装位。手柄部分采用双色注塑的人体工学结构，握持区域做了符合手指自然弯曲弧度的内凹曲面，表面设置了细密的防滑纹理，手柄两端的硬质黄色挡圈既可以限制手部操作时的滑移范围，又能在旋具滚落时避免手柄主体直接磕碰工作台面造成磨损，手柄中部的标识区域直接模压规格信息，不会因为长期握持摩擦导致规格标识模糊，方便作业人员在工具堆里快速识别对应规格。从结构设计的角度来看，这款旋具的杆身采用合金钢材整体加工，球头部位做了局部热处理强化，

　　表面硬度达到工装工具的通用耐磨要求，杆身与手柄的连接部位采用过盈压装加周向滚花的固定结构，避免大扭矩操作时杆身与手柄发生相对转动，手柄的软胶覆盖区域占握持面的70%以上，长时间施加扭矩操作时可以降低手部的压痕不适感，适合连续装配作业的使用需求。在实际设备维护场景中，这类球头内六角旋具相比L型内六角扳手，握持发力更顺手，不需要频繁调换扳手的长短端，在设备侧板后方、电气接线端子旁、狭小的设备腔体内操作时，不需要完全对准螺钉轴线就能完成锁紧或拆卸，能大幅降低特殊工位的操作难度，比如自动化生产线的传感器安装位调整、小型伺服电机的端盖固定、气动管路接头的锁紧螺钉操作，都能借助球头的偏摆插入特性快速完成作业，不需要额外拆解周边遮挡的零部件。

　　设计过程中需要重点把控球头的尺寸公差，球头的六方接触面要与标准内六角槽的尺寸精准匹配，间隙过大会导致接触面积不足，施加扭矩时容易崩损螺钉槽口，间隙过小则无法顺利插入螺钉，尤其是偏摆角度下的接触面受力要做有限元校核，保证在额定扭矩下球头不会发生塑性变形，杆身的直线度控制在合理范围内，避免高速旋转操作时出现甩动的问题，手柄的重心设置在靠近握持区域的位置，拿取时的平衡感更好，不会出现头重脚轻的情况。在安装边界适配方面，这款旋具的杆身直径略小于对应规格内六角螺钉的头部外径，可以顺利伸入直径略大于螺钉头的沉孔内，球头的最大直径不超过杆身直径的1.1倍，不会出现球头卡滞在沉孔入口的问题，手柄的最大外径控制在合理范围，即使在周边有凸起构件的狭窄操作空间里，也能完成整圈的旋转操作，不会因为手柄过粗被周边构件挡住转动路径。
