英制球头内六角手动旋具结构设计

　　这款英制球头内六角旋具，是设备装配、售后维保场景里出镜率极高的手动紧固工具，尤其适配小规格英制内六角紧固件的操作需求，在精密电子设备组装、小型自动化模组调试、进口机电设备维保、模具精密调整等作业场景中，能解决直柄内六角扳手操作空间受限的痛点。从实际使用场景来看，很多设备内部的紧固件安装位置存在遮挡，操作轴线与螺丝轴线无法完全重合，直柄内六角工具在这类场景下要么无法插入螺丝槽，要么施力时容易滑脱损伤螺丝槽口，而这款旋具的球头驱动端设计，允许操作时存在25度的偏角，不需要完全对准螺丝轴线就能完成旋拧动作，在狭窄的设备腔体内、被管线或结构件遮挡的安装位上，能大幅降低操作难度，减少拆装时的额外结构避让工作量。

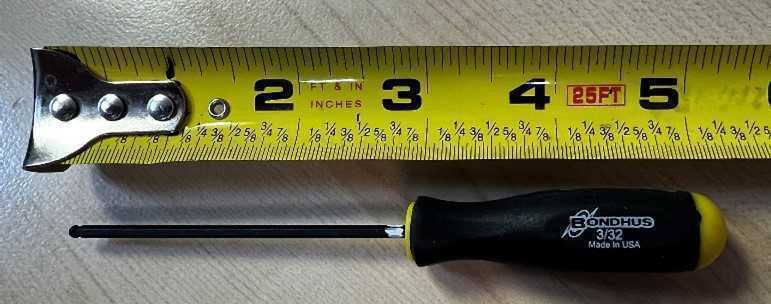

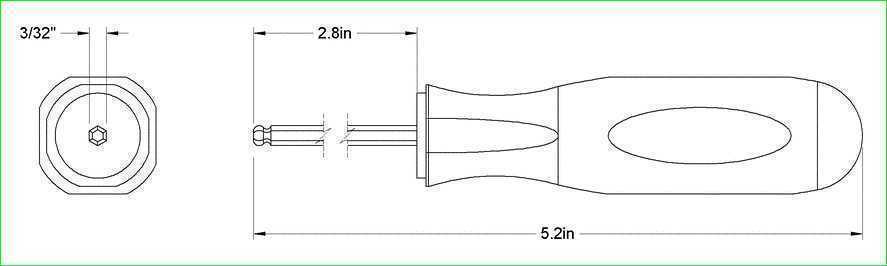

　　从功能特性上看，这款旋具的驱动端为3/32英寸规格的球头内六角结构，球头部分做了精准的弧面过渡，与内六角螺丝的槽口配合时，既保证偏角状态下的扭矩传递，又能减少槽口边缘的应力集中，避免长期使用后螺丝槽口被拧圆报废。旋杆部分采用长直杆设计，总有效作业长度为5-1/4英寸，这个长度设计兼顾了深孔位螺丝的操作需求和手动施力的力臂合理性，既能够伸入深度较大的安装孔内接触到紧固件，又不会因为杆身过长导致施力时杆身弯曲变形，影响操作精度。手柄部分采用了符合人体工学的异形曲面设计，表面做了防滑的纹理处理，握持时手掌与手柄的贴合度更高，长时间施力旋拧时不容易打滑，手柄两端的硬质端盖设计，既可以在需要冲击施力时承受锤击力，又能限制手部握持位置，避免操作时手从手柄端滑脱。手柄与旋杆的连接部位做了加固嵌装结构，旋杆插入手柄内部的长度足够，配合过盈压装与粘接工艺，大扭矩施力时不会出现旋杆与手柄相对转动的问题，能承受日常维保作业中的常规扭矩输出。

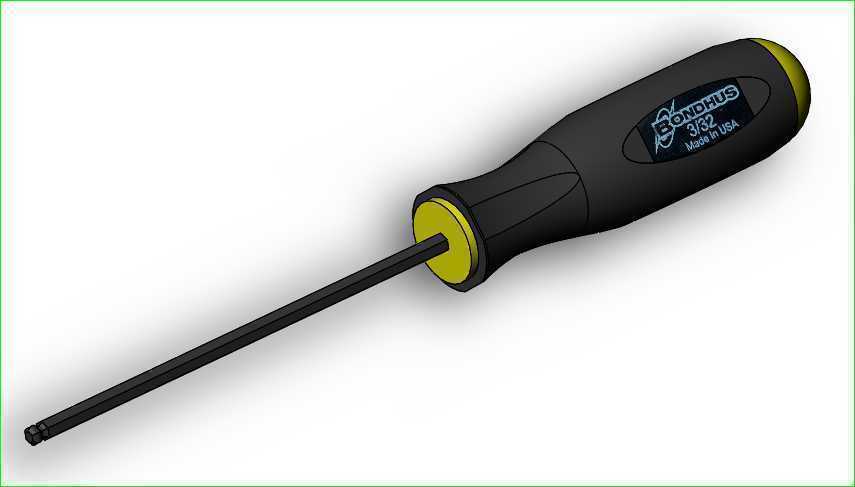

　　从设计思路层面，这款旋具的建模过程优先考虑了实际装配的干涉验证需求，在三维建模阶段，首先确定球头驱动端的轮廓参数，严格匹配英制内六角紧固件的槽口尺寸标准，球头的球面半径、六方平面的加工公差、球头与直杆段的过渡圆角都按照实际加工的工艺要求做了还原，保证模型导入装配环境后，能够真实模拟工具与螺丝的配合状态，验证偏角操作时工具与周边结构件是否存在干涉。手柄部分的曲面建模参考了实际握持的人机工程数据，手柄的最大直径、曲面凹陷位置、端部的圆弧过渡都按照成年男性手掌的握持尺寸设计，既保证握持舒适度，又控制手柄整体尺寸不会过大，避免在狭窄空间内操作时手柄与周边结构碰撞。旋杆部分的建模做了等直径的光杆处理，表面没有多余的台阶结构，保证伸入深孔时不会被孔壁的台阶卡住，杆身的直线度公差在模型里也做了隐含的约束，模拟实际加工后杆身的直线度状态，避免建模时出现杆身弯曲导致的装配验证误差。

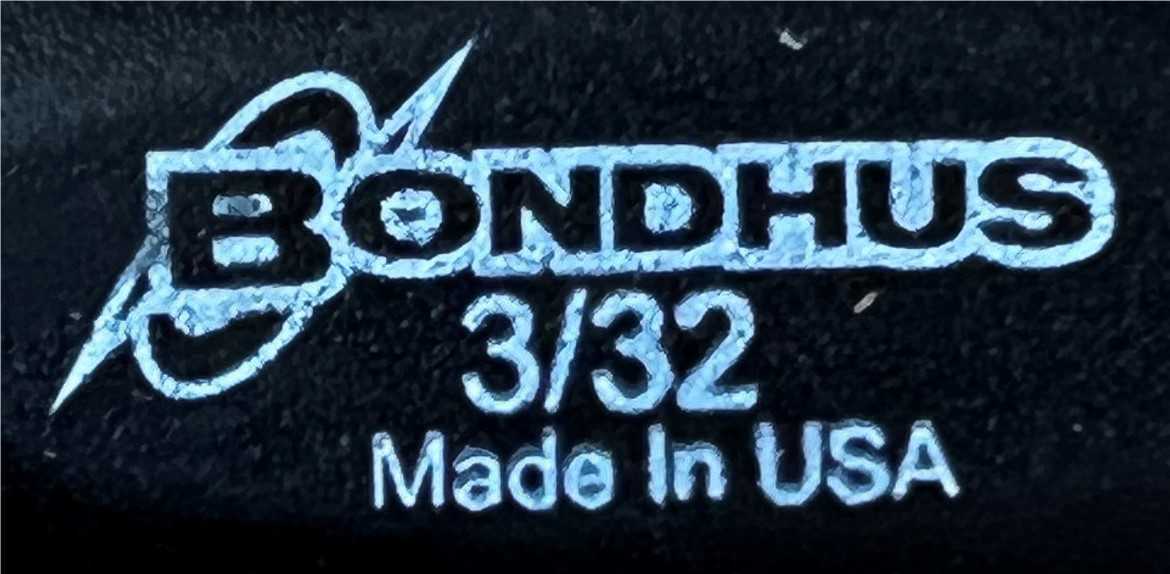

　　从安装边界与适配场景来看，这款旋具专门适配4-40 SHC规格的英制内六角螺丝，这类螺丝常应用在精密仪器的结构固定、电子设备的外壳装配、小型气动元件的安装、模具的精密调整块锁紧等场景，在这些场景中，很多安装位的操作空间有限，无法使用T型内六角扳手或电动旋具，这款手动旋具的细长杆身加球头设计，刚好能覆盖这类操作需求。在三维装配验证环节，导入该旋具模型后，可以模拟不同操作角度下工具的运动轨迹，确认设备结构设计时是否预留了足够的工具操作空间，避免产品加工完成后才发现紧固件无法拆装的设计缺陷，这也是手动工具三维模型在结构设计阶段的核心价值——不需要制作实物工具，就能在虚拟环境中完成装配可达性验证，减少产品迭代过程中的实物验证成本。另外，模型的细节还原也兼顾了渲染展示的需求，手柄表面的标识区域、材质区分、球头端部的微小倒角都做了还原，既可以用于装配验证，也能用于工具产品的展示渲染、操作手册的配图制作等场景。
