英制球头内六角手动旋具结构设计

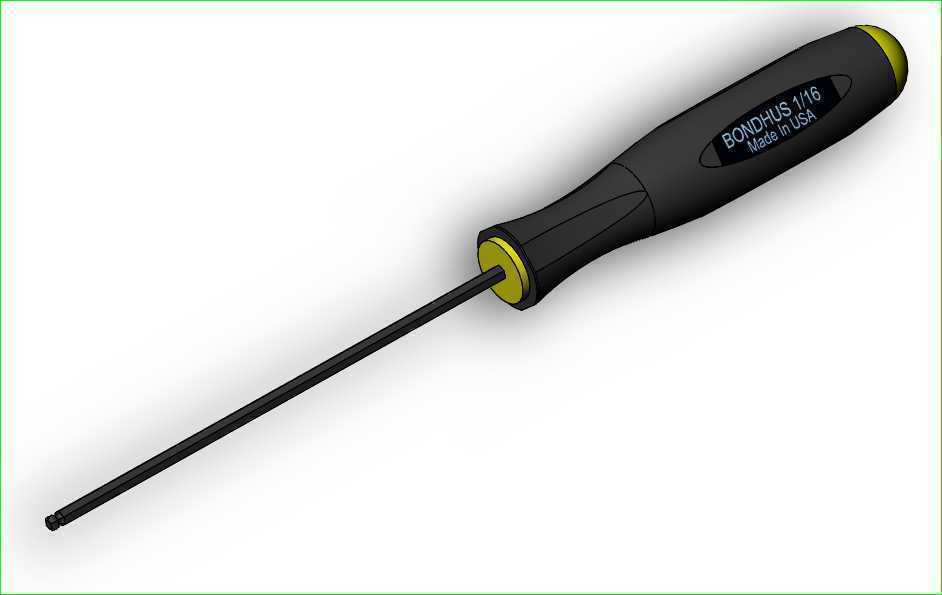

　　在精密机械装配、电子设备维保、小型工装调试的日常作业场景里，狭小空间内的内六角紧固件拆装一直是一线装配人员的高频操作痛点，常规直头内六角旋具无法适配偏斜角度的螺丝沉孔，操作时容易出现滑牙、施力不足的问题，球头结构的内六角旋具正是为解决这类工况痛点设计的手动工具。这款1/16英寸规格的球头六角旋具，核心驱动端采用球头成型结构，允许操作时杆身与螺丝轴线形成最大25度的进入角，在沉孔深度较大、周边存在结构遮挡的装配场景下，操作人员无需保持旋具与螺丝完全同轴即可完成咬合施力，大幅降低了狭窄工位的操作难度，尤其适合自动化设备内部走线旁的紧固件拆装、模具型腔内部的顶丝调整、精密仪器内部的小规格螺丝锁付这类操作空间受限的作业场景。

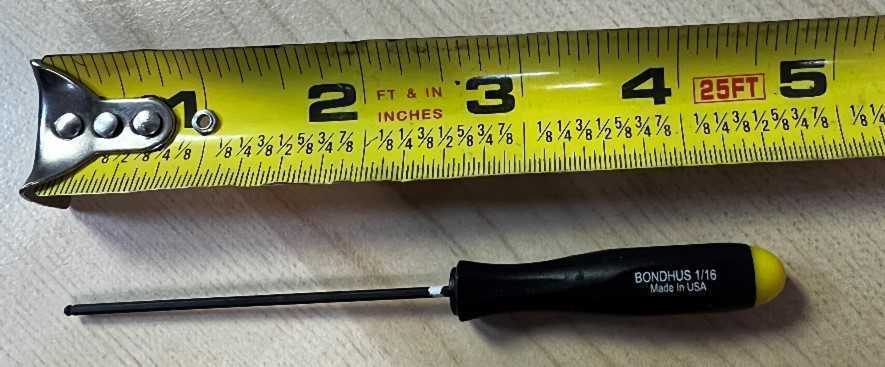

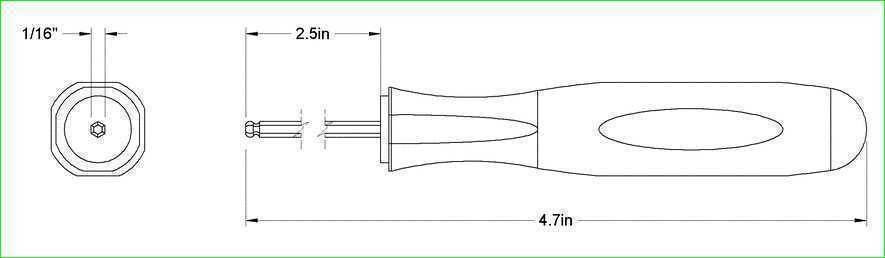

　　从结构设计逻辑来看，这款旋具的整体总长控制在4-3/4英寸，杆身采用细长等径设计，在保证杆身抗扭强度的前提下，尽可能缩小杆部直径，适配小直径沉孔的穿入需求，杆身与手柄的连接位置采用嵌装注塑结构，金属杆尾端做滚花防滑处理后直接注塑包裹在手柄内部，避免长期大扭矩施力时出现杆身与手柄打滑、松脱的问题，相比插装式连接结构，这种一体注塑的连接方式能承受更大的瞬时扭矩，适配小规格螺丝锁付时的扭矩需求，不会因为施力过大出现连接部位失效。手柄部分采用符合人体工学的纺锤形曲面设计，表面做细微的防滑纹理处理，握持时手掌与手柄的接触面积更大，长时间操作不易产生硌手的疲劳感，手柄尾部的圆形端盖做圆弧收边，施力时掌心抵住尾端可以稳定施加轴向压力，保证球头与螺丝内六角槽的咬合稳定性，减少滑牙概率。手柄上的标识区域采用凹刻填色工艺，清晰标注规格与品牌信息，长期使用摩擦也不会出现标识磨损脱落的问题，方便工具管理时快速识别规格。从实际使用的边界条件来看，这款1/16英寸的球头旋具适配对应规格的英制内六角螺丝，球头部位的硬度做了针对性的热处理强化，表面硬度达到工具钢的使用要求，在25度偏角施力时，球头的接触应力分布均匀，不会因为偏载出现球头崩裂、磨损的问题，杆身的直线度控制在较高精度范围内，插入深孔时不会出现卡滞，能够顺利抵达沉孔底部的螺丝位置。在设备维保的实际场景中，这类小规格球头内六角旋具常用于伺服电机编码器安装顶丝调整、气动元件接头固定螺丝拆装、

　　小型模组的滑台限位螺丝调节等作业，相比L型内六角扳手，带手柄的旋具握持手感更好，施力更稳定，适合长时间连续的装配作业，球头结构的设计让操作人员不用刻意调整手腕角度就能完成螺丝咬合，在设备内部管线密集、操作视线受阻的情况下，仅凭手感就能完成螺丝对位，大幅提升装配效率。设计过程中针对球头的受力特性做了结构优化，球头与杆身的过渡位置采用大圆角过渡，避免应力集中导致的杆部断裂，球头的六方轮廓做了微小的倒角处理，插入螺丝内六角槽时能够自动导正，不会出现对位卡滞的问题，即使在视线无法直接观察到的盲操作场景下，也能快速完成驱动端与螺丝的咬合。手柄的材质选用耐油防滑的工程塑料，在车间接触切削液、润滑油的环境下使用不会出现材质老化、表面打滑的问题，

　　手柄的直径经过多轮握持测试优化，既不会因为直径过细导致握持时压强过大产生手部疲劳，也不会因为直径过大影响狭小空间内的操作灵活性。杆身表面做发黑防锈处理，在车间潮湿环境下长期存放也不会出现锈蚀，保证杆身表面的光洁度，插入沉孔时不会因为锈迹产生额外的摩擦阻力。这类手动旋具作为装配工位的基础工具，其结构设计的合理性直接影响一线操作人员的作业效率与装配质量，这款球头内六角旋具通过球头偏角适配、人体工学手柄、高强度连接结构的设计组合，很好地覆盖了小规格英制内六角螺丝的各类拆装场景，无论是精密装配线的日常作业，还是设备维修的应急拆装，都能提供稳定可靠的操作体验，在结构建模过程中，针对球头的六方曲面、手柄的人体工学曲面、杆身与手柄的连接配合都做了精准的尺寸还原，能够直接用于工具类产品的结构参考、装配工位的工具配置选型展示，也可以作为虚拟装配场景中的工具模型使用，还原真实作业场景下的工具操作形态。
