1/4英寸内外NPT螺纹异材质旋转管接头

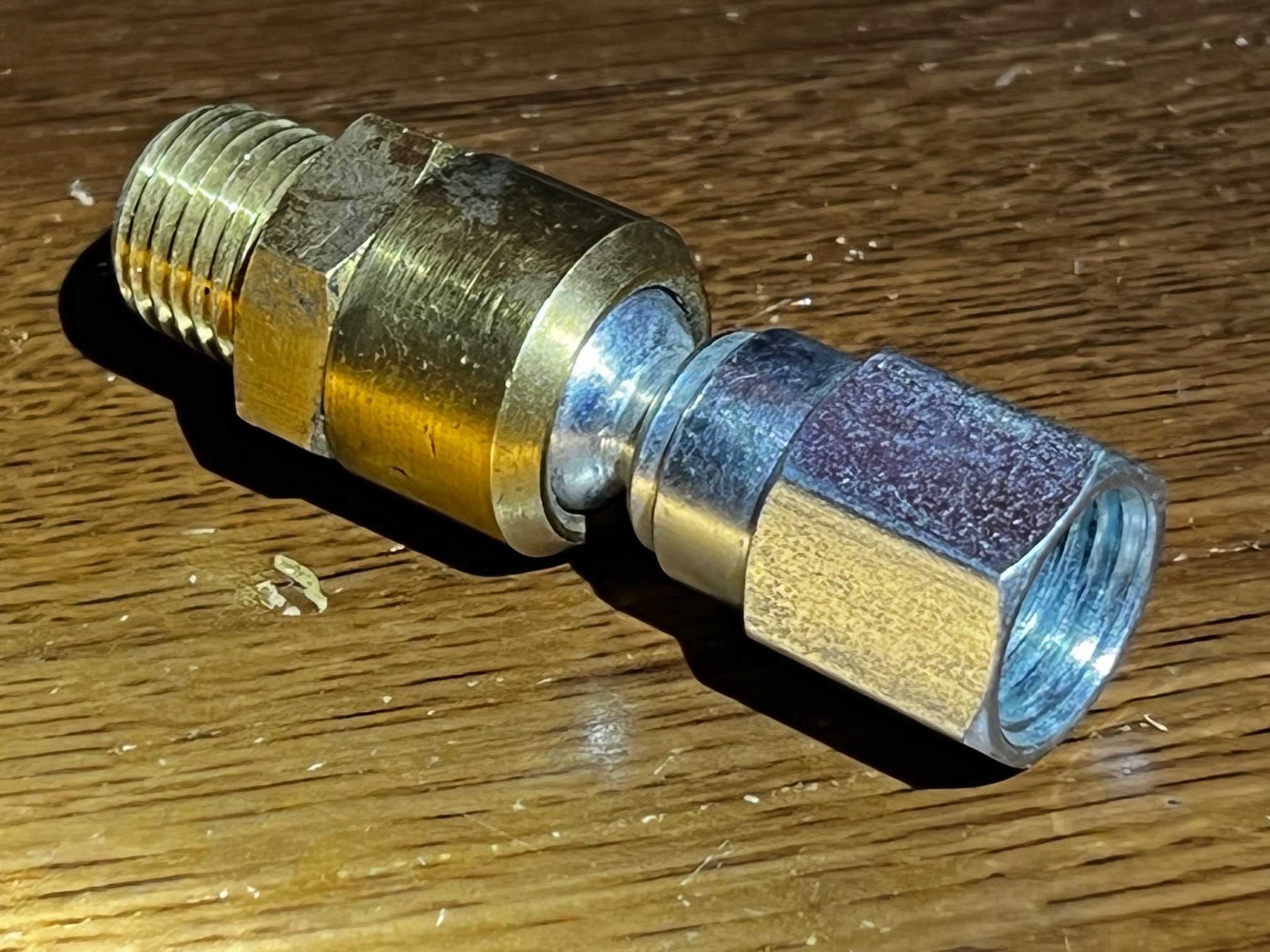

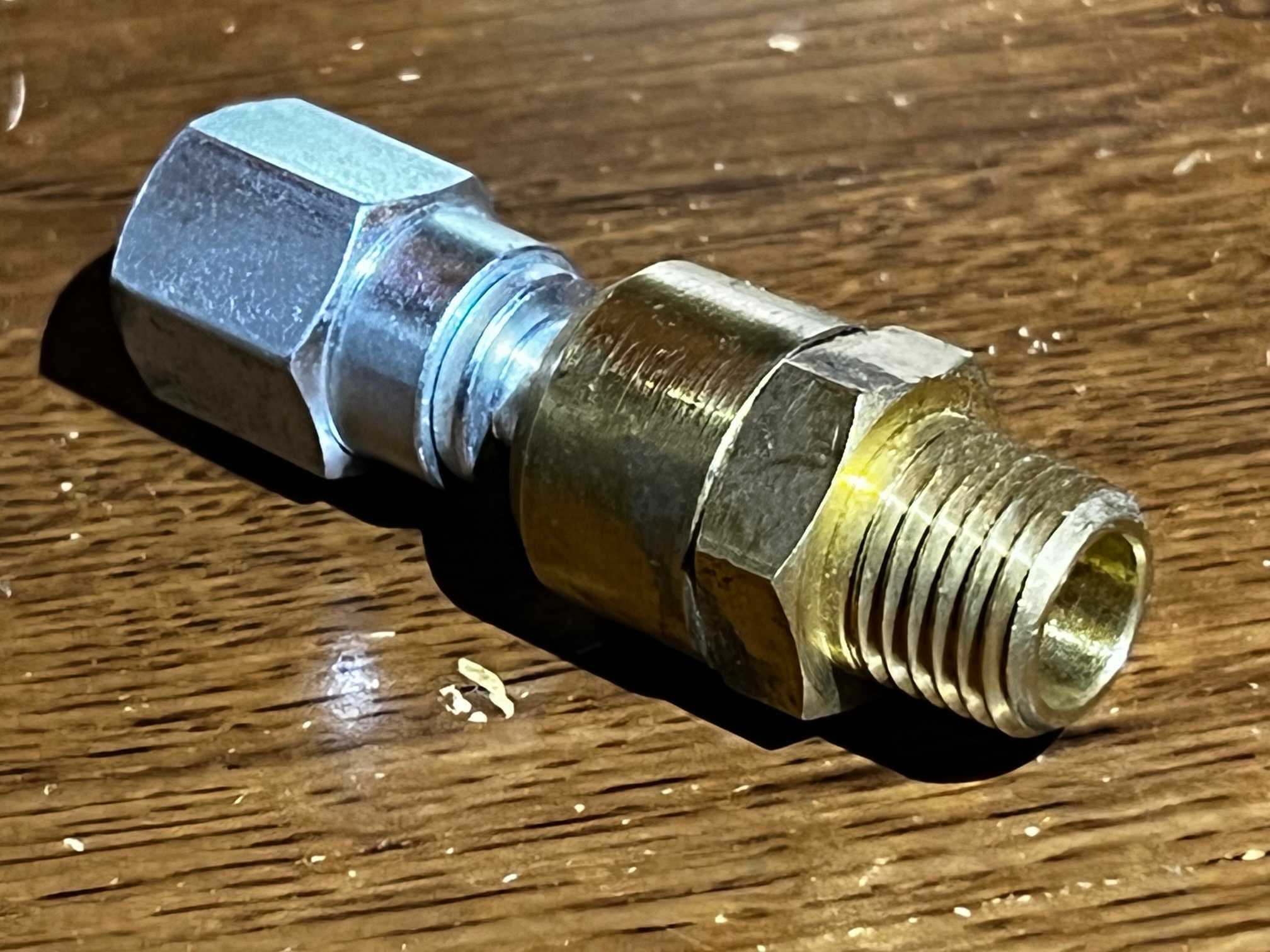

　　在气动管路铺设、小型流体输送工位的现场安装作业里，经常会遇到软管端需要随执行件小幅摆动、同时硬管端保持固定的工况，这类场景下如果直接用刚性接头连接，反复弯折后软管根部很容易出现应力开裂，螺纹连接处也会因为持续的交变受力出现密封失效泄漏，这款内外螺纹异材质旋转接头就是针对这类痛点设计的管路连接件。从结构设计逻辑来看，接头两端分别采用不同材质加工，内螺纹端采用镀锌钢材质，对应硬管安装侧，镀锌层可以应对常规车间环境下的防锈需求，钢质基体的强度更高，在和固定硬管对接拧紧时，能承受更大的安装扭矩，不会因为扳手施力出现六角棱边变形、螺纹滑牙的问题；外螺纹端采用黄铜材质，对应软管或活动侧连接，黄铜本身的自润滑特性更好，

　　在相对旋转的配合面可以降低转动阻尼，不需要额外添加润滑脂就能长期保持灵活转动，同时黄铜的抗腐蚀性能适配多数低压流体介质，不会因为长期接触压缩空气冷凝水出现锈涩卡滞。接头的核心功能是实现两端管路的相对转动，其中绕轴线的整周360度旋转可以抵消软管安装时的扭转应力，避免软管因为拧劲出现的通径缩窄、过早老化，而配合面预留的约40度偏摆角度，可以适配执行件小幅摆动的工况，比如气动工具的牵引管路、小型气缸的随动供气线路，不需要额外增加弯头组合就能补偿安装角度偏差，减少管路接头的总数量，也降低了潜在的泄漏点。密封结构采用球面与套筒的硬配合加密封件的组合形式，在150psi的常规低压气动、输水工况下，不管是旋转状态还是偏摆状态，

　　都能保持稳定的密封性能，不会因为接头转动出现介质渗漏。从安装边界尺寸来看，两端均采用1/4英寸NPT锥管螺纹，这是气动管路、小型低压水系统里最常用的螺纹规格，不需要额外做转接头就能直接和同规格的管路、阀件对接；两端的六角结构尺寸符合常规管接头的扳手空间要求，内螺纹端的六角对边尺寸适配14号开口扳手，外螺纹端的黄铜六角对边尺寸适配12号开口扳手，安装时可以分别用两把扳手固定两端再拧紧，不会因为施力导致内部旋转配合面被预紧卡死，保证安装后转动功能正常。在实际选型应用中，这类接头常被用在车间压缩空气终端的软管连接位，比如风批、吹尘枪的进气端根部，工人操作工具时会频繁变换角度，接头的旋转和偏摆功能可以让软管始终保持自然顺直的状态，

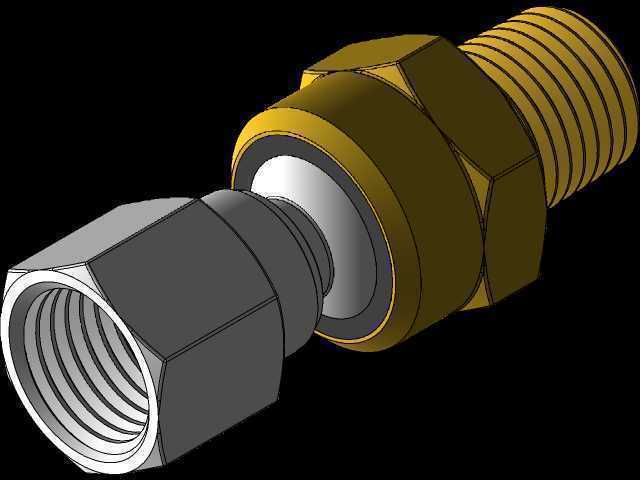

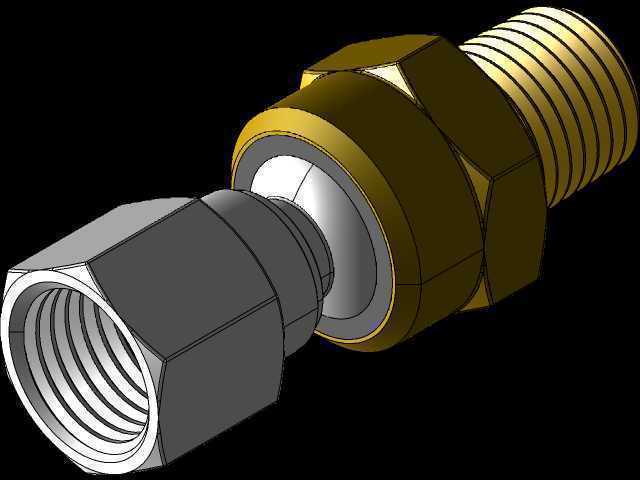

　　不会因为工具转动带着软管打扭，既降低了软管的磨损速度，也能减少工人操作时的管路拖拽阻力；另外在小型冷却水循环管路、低压气动控制回路的活动段，这类接头也能替代多组刚性弯头的组合方案，简化管路布局，同时抵消设备运行时的小幅振动对管路连接点的拉扯，避免螺纹连接处因为长期振动出现松动。建模过程中需要重点注意两个配合面的尺寸公差，旋转配合的球面与套筒接触面的间隙要控制在合理范围，间隙过大会导致密封失效，间隙过小则会出现转动卡滞，黄铜件与钢件的配合面粗糙度要达到Ra1.6以下，才能保证长期转动的顺滑度；两端NPT螺纹的锥度要严格符合美制锥管螺纹的标准，牙型角60度，锥度1:16，保证和标准件对接时的啮合长度足够，密封性能达标；另外两端六角的倒角尺寸要符合安装要求，螺纹入口处的倒角要方便管路对接时的对中，不会出现螺纹错牙的问题。
