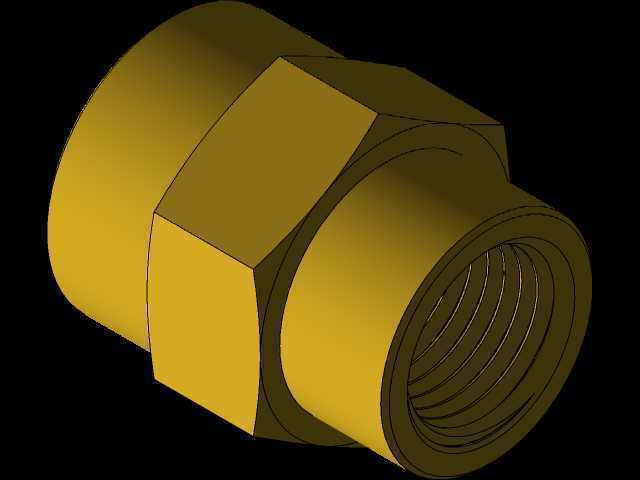

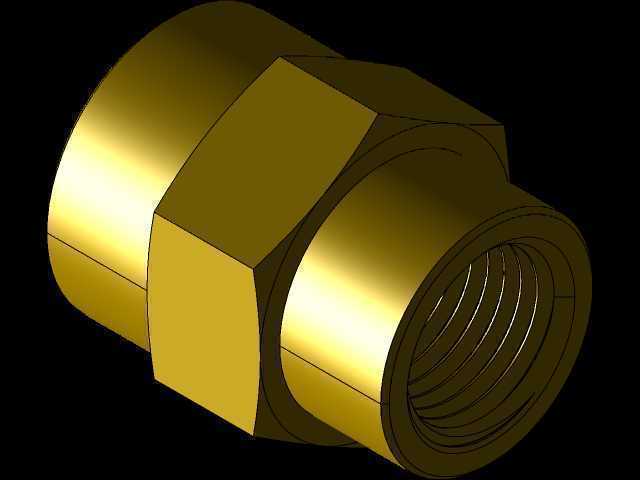

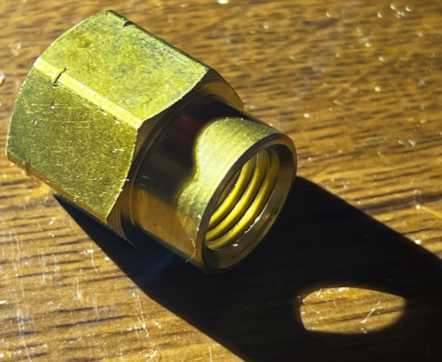

双内丝NPT螺纹黄铜异径管接头

　　在液压测试台架、小型燃油输送管路、真空实验系统以及民用给排水支路改造场景里，经常会遇到不同通径管路对接的需求，这时候异径接头就是最直接的转接解决方案，这款两端带NPT内螺纹的黄铜异径管，就是针对这类场景设计的常用转接件。

　　从实际使用的角度看，这类接头的核心作用是在不改变原有管路布设逻辑的前提下，实现3/8英寸与1/4英寸两种通径管路的同轴对接，不需要额外焊接或者做变径管段加工，直接通过螺纹旋合就能完成密封连接，大幅降低现场装配的工作量。中间的六角结构是专门为管钳、活动扳手预留的夹持位，尺寸按照7/8英寸六角对边设计，刚好适配常规的安装工具，装配时不需要额外定制工装，普通的管道安装工具就能完成拧紧操作，不会因为夹持位尺寸特殊导致安装时打滑、蹭伤接头外表面。

　　设计这款接头的时候，首先要考虑的是螺纹的密封适配性，NPT螺纹属于锥管螺纹，本身依靠螺纹牙型的过盈挤压实现密封，不需要额外加密封垫就能承受常规的管路压力，所以建模时两端的内螺纹锥度严格按照1:16的标准锥度做参数化建模，螺纹牙型角保持60度，牙顶和牙底的圆角处理也完全符合美制锥管螺纹的规范，避免实际加工出来的螺纹出现旋合过紧或者密封失效的问题。其次是黄铜材质的特性适配，黄铜本身的切削性能好，加工出来的螺纹表面光洁度高，同时抗腐蚀能力强，不管是接触燃油、清水还是普通的低压气体，都不会出现过快锈蚀的问题，长期使用也不会因为锈迹粘连导致后期拆卸困难。

　　从安装边界来看，接头整体为同轴回转体结构，中间六角段的外径是整个接头的最大外轮廓，安装时只需要预留出对应扳手活动的径向空间即可，两端的螺纹旋合长度按照标准NPT螺纹的有效旋合深度设计，不会出现旋入过深顶到管路端面、或者旋入过浅导致密封不足的问题。两端的内螺纹孔在接头内部是平滑过渡的，没有突兀的变径台阶，流体经过的时候不会产生明显的紊流，不管是输送液体还是气体，都能降低管路的局部压力损失，这一点在真空管路和低压燃油管路里尤为重要，过大的局部阻力会直接影响系统的压力稳定性。

　　实际选型的时候需要注意，这类内丝异径接头只能用于两端都是外螺纹的管路对接，安装时要注意管路的同轴度，不要强行偏斜拧入，不然容易导致螺纹牙型损伤，影响密封效果。建模过程中，中间六角段和两端圆柱段的过渡位置做了小尺寸的圆角处理，既可以避免加工时出现应力集中导致的开裂问题，也能去除加工后的锐边，安装时不会划伤操作人员的手部。接头的壁厚设计也经过了校核，在常规的1.6MPa工作压力下，黄铜材质的壁厚完全满足强度要求，不会出现鼓胀或者开裂的问题，适配绝大多数民用和工业低压管路的使用需求。

　　在小型真空实验装置里，这类接头经常用来连接不同通径的真空软管和硬管，因为黄铜的气密性好，配合NPT螺纹的密封特性，能够满足低真空度下的密封要求，不需要额外涂抹过多的密封胶就能保证系统的真空度稳定。在小型燃油输送设备里，黄铜和燃油的相容性好，不会被燃油腐蚀析出杂质，也不会因为长期接触燃油导致材质脆化，使用寿命比普通铸铁接头更长。在民用自来水支路改造里，这种异径接头可以直接对接不同通径的镀锌管或者PPR外丝接头，安装便捷，后期维护拆卸也很方便。
