手推车带锁止结构承载滚轮结构设计

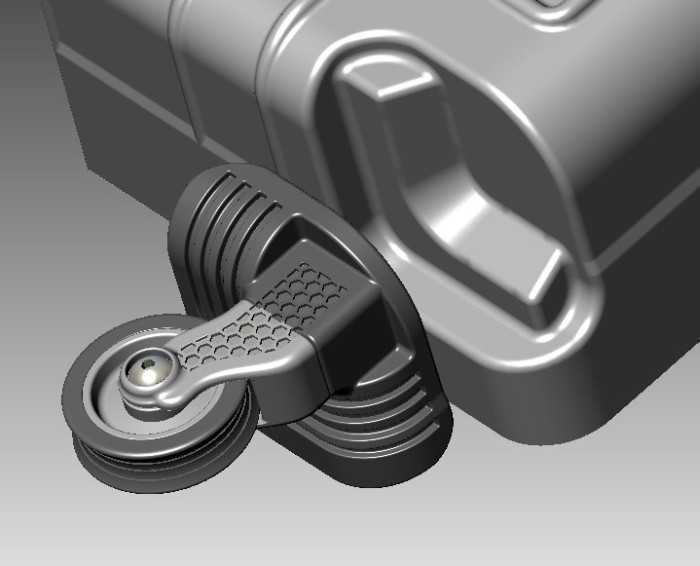

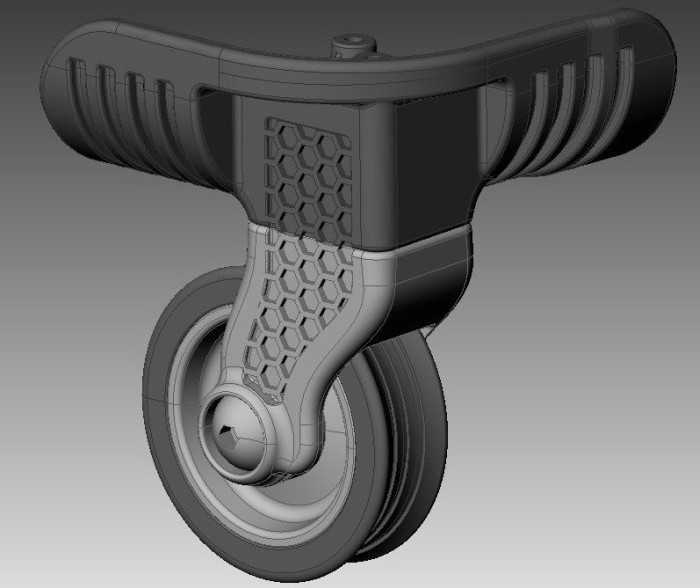

　　这款滚轮部件主要适配轻型手动搬运设备的行走端，常见于仓储周转手推车、工位移动料架、小型设备移动底座这类需要频繁移位同时具备驻停需求的场景，在车间工序间物料转运、商超理货搬运、实验室小型设备移位这类工况下都能适配。从功能实现来看，整套部件集成了行走承载与即时锁止两个核心功能，滚轮主体采用双轮缘的槽型轮面设计，轮缘内侧的凹槽可适配常见的轻型轨道铺设场景，在无轨道的平整环氧地坪、水磨石地面上也能依靠外圈的包覆层实现低噪音行走，不会对地面造成硬刮伤。配套的锁止拨杆采用带防滑纹理的按压式结构，拨杆表面的蜂窝状凹凸纹理能保证操作人员戴劳保手套操作时也不会打滑，向下按压拨杆时，锁止块会直接卡入轮面的防滑槽内，实现滚轮的双向锁止，

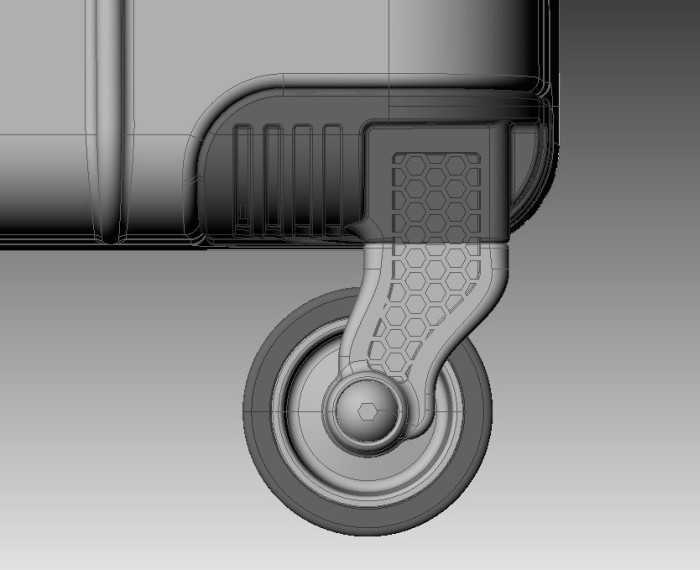

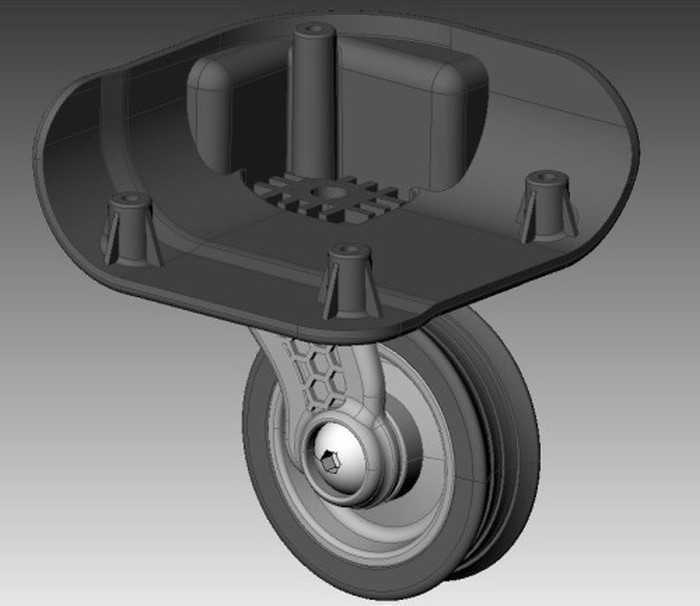

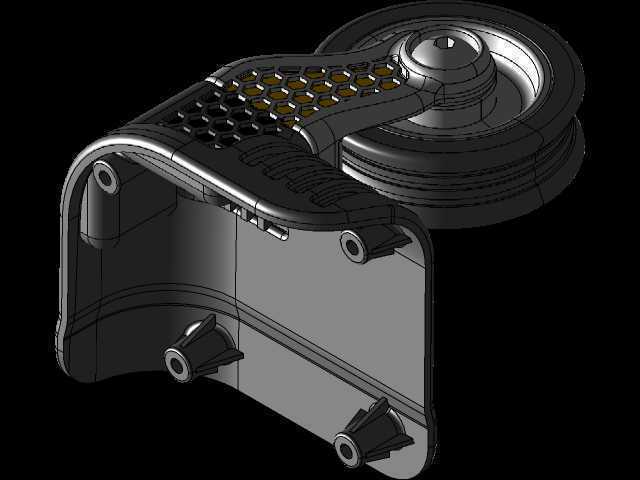

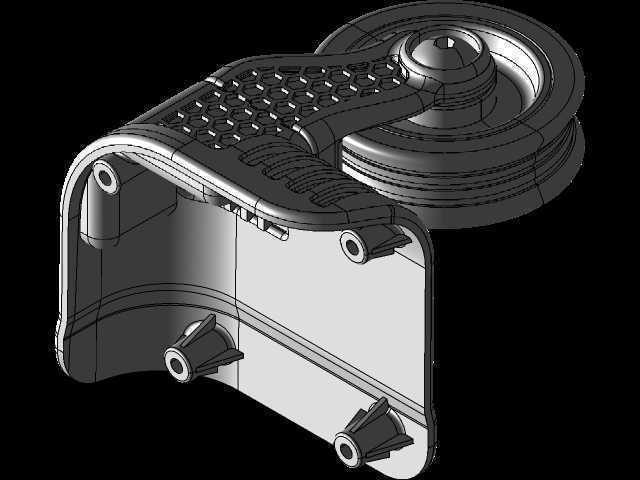

　　避免驻停时设备出现溜移，拨杆抬起时锁止块完全脱离轮面，不会对正常行走造成额外摩擦阻力。设计阶段首先考虑的是承载工况下的受力合理性，轮体的支撑轴采用台阶式结构，轴肩位置直接贴合轮体内部的轴承内圈，避免轮体受径向载荷时出现轴向窜动，轴承选用深沟球结构，能同时承受径向承载与少量的轴向偏载，适配手推车推行时遇到地面不平整带来的侧向冲击力。安装基座采用带加强筋的一体式注塑包覆金属嵌件结构，基座上的三道横向加强筋沿受力方向布置，能将轮体传递的载荷均匀分散到上方的安装面板上，避免应力集中导致基座开裂，安装面板预留了四个对称的螺栓过孔，孔位间距符合轻型脚轮的通用安装尺寸规范，不需要额外改孔就能直接替换市面上同规格的常规脚轮，适配性较强。

　　从安装边界来看，整套滚轮组件在锁止拨杆完全抬起的状态下，整体高度控制在120mm以内，轮体直径为75mm，安装面板的尺寸为60mm60mm，螺栓过孔的中心距为45mm45mm，适配M8规格的安装螺栓，锁止拨杆下压后的最大外伸尺寸不超过基座侧面30mm，不会在安装后与车体的侧边梁、底部储物结构产生干涉。轮体的转动间隙控制在0.2mm以内，既保证转动顺畅无卡滞，也不会因为间隙过大导致推行时出现轮体晃动，在额定50kg的单轮承载工况下，轮体的滚动阻力系数不超过0.05，单人即可轻松推动满载的整车。轮面的包覆材料选用耐磨聚氨酯材质，邵氏硬度控制在85A左右，兼顾行走弹性与耐磨性能，在连续推行10km的工况下，轮面磨损量不超过0.1mm，

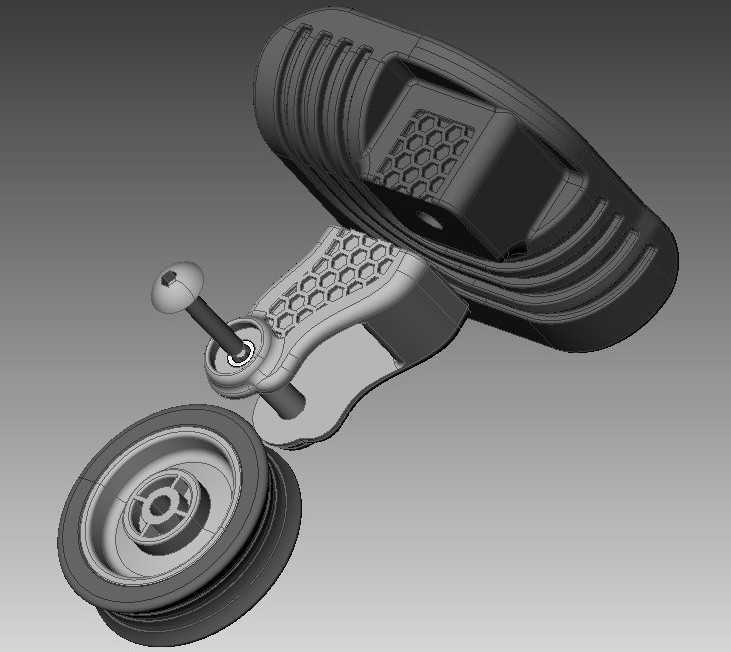

　　能满足高频次使用的寿命要求。锁止结构的触发行程设计为15mm，操作人员只需要单脚轻踩拨杆就能完成锁止操作，不需要弯腰手动操作，符合人机工程学要求，锁止状态下能承受15度坡面的溜移力，不会出现锁止失效的情况。在三维建模过程中，所有配合面都预留了合理的装配公差，轴与轴承内圈采用过渡配合，轴承外圈与轮体的安装孔采用间隙配合，保证装配时不需要额外敲击就能顺利压装，同时避免长期使用后轴承外圈出现跑圈的问题。基座上的金属嵌件在建模时做了滚花结构设计，能保证注塑成型后嵌件与塑料基座的结合强度，在承受冲击载荷时嵌件不会从基座中脱出。整套结构没有多余的复杂零件，整体拆解后只有轮体、轴承、支撑轴、锁止拨杆、锁止块、基座、复位弹簧七个主要零件，零件数量少，后期维护更换方便，单个零件损坏后不需要更换整套滚轮，只需要替换对应故障件即可，能降低后期的使用维护成本。
