3/8英寸内螺纹黄铜六角管帽结构设计

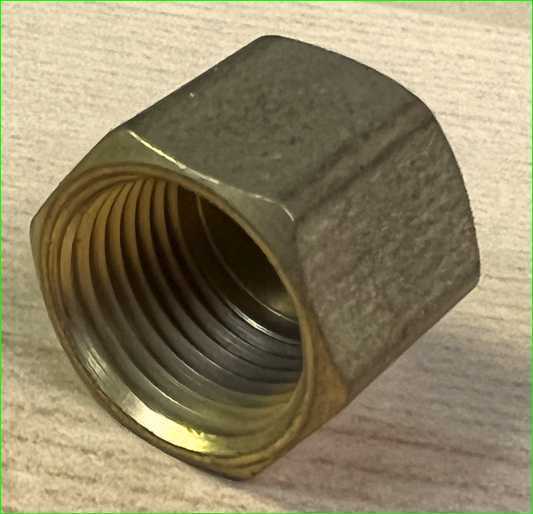

　　在气动、低压流体输送、小型液压试验台以及实验室气路布设场景里，这类内螺纹六角黄铜帽是管路末端封堵的常用零件，日常做管路保压测试、闲置支路封口、设备出厂运输时的接口防护都离不开它，相比塑料堵头，黄铜材质的抗振性、耐温性以及重复拆装后的密封可靠性更适配工业现场的复杂工况。

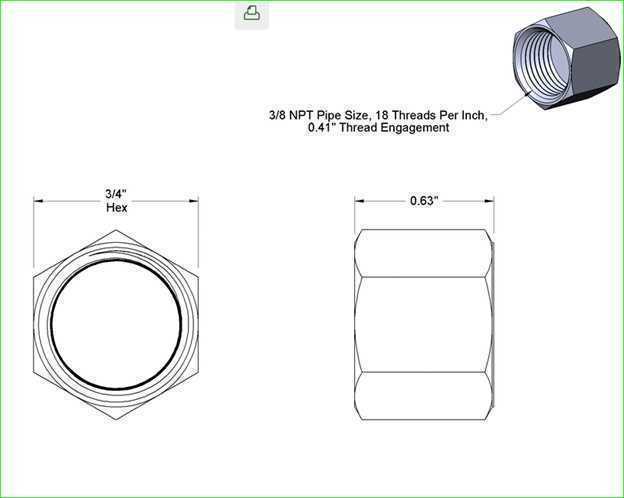

　　从功能逻辑上看，这个零件的核心作用是和外螺纹管端配合形成密封封堵，设计时优先考虑的是安装便利性与密封可靠性的平衡：外形采用六角结构，完全适配标准开口扳手、活动扳手的夹持尺寸，不需要定制专用工具，现场运维人员随手用常规工具就能完成拆装，六角的对边尺寸公差按照普通级五金件标准控制，既不会因为尺寸过小导致扳手打滑刮伤零件表面，也不会因为尺寸过大挤占周边管路的安装空间，在密集排布的阀组、气路板上安装时，不会和相邻接头产生干涉。

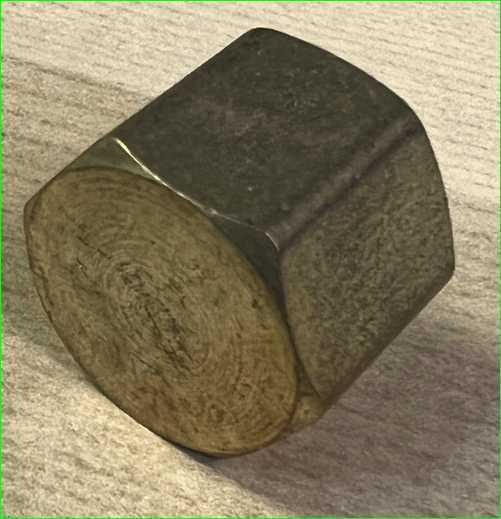

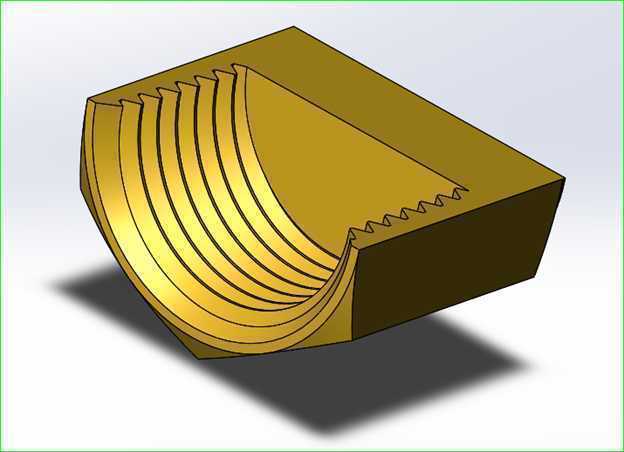

　　内螺纹采用FNPT标准锥管螺纹，这种螺纹本身依靠牙型的过盈挤压就能实现密封，多数低压场景下不需要额外缠绕生料带或者涂抹密封胶就能满足无泄漏要求，螺纹深度控制在1/2英寸，和对应规格的MNPT外螺纹配合时，能保证足够的啮合扣数，既不会因为螺纹太浅导致啮合不足、受压后脱开，也不会因为螺纹过深造成零件整体长度冗余、浪费黄铜原材料。零件的端面做了微小的倒角处理，一方面是去除机加工后的锐边毛刺，避免安装时划伤操作人员的手部或者损坏外接管路的密封面，另一方面也能在螺纹旋入起始阶段起到导向作用，降低对中难度，减少斜牙、错牙的装配问题。

　　材质选用铅黄铜，这种材料的切削性能优异，在自动车床上批量加工时可以获得很高的表面光洁度，螺纹牙型的成型精度更容易保证，同时黄铜本身的耐大气腐蚀、耐普通水基介质腐蚀的特性，让它不需要额外做表面镀层处理就能在常规工况下长期使用，成本控制也更有优势。零件的壁厚是按照1.6MPa常规工作压力核算的，六角的棱角处做了微小的圆角过渡，避免热处理或者加工过程中出现应力集中，在反复拆装、管路存在轻微振动的场景下，不会出现棱角崩裂、螺纹变形的问题。

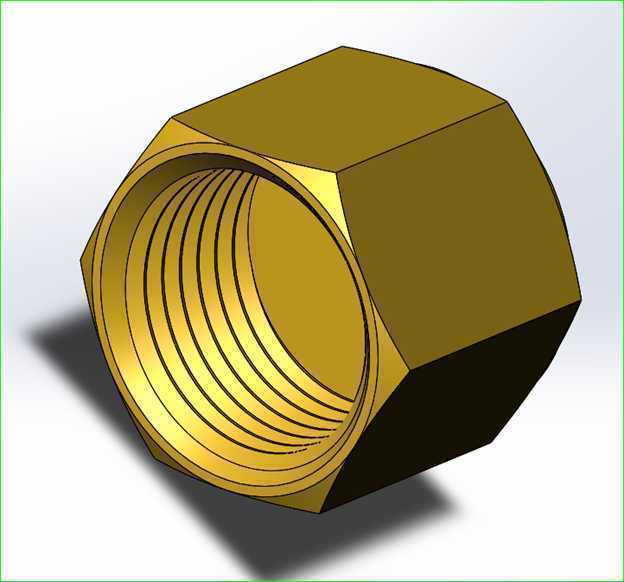

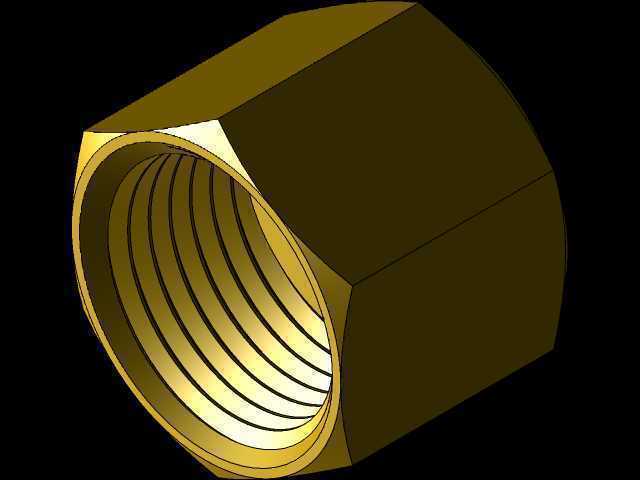

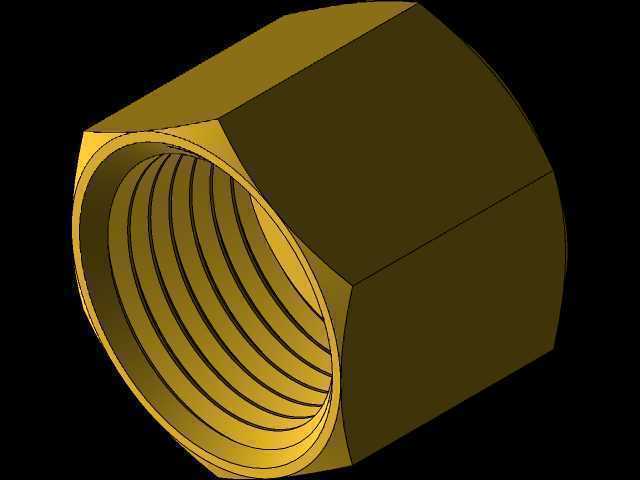

　　做三维建模的时候，首先要确定螺纹的基准面，以管帽的内孔轴线为中心，先拉伸出六角外形的基本实体，再加工出内孔的锥度，按照NPT螺纹的牙型参数切除出螺旋牙型，注意螺纹起始端的收尾退刀结构要和实际加工工艺匹配，不能出现建模时螺纹贯穿、实际加工无法实现的结构。建模完成后要做装配干涉检查，模拟和对应规格外螺纹接头的装配过程，确认旋入到有效深度时，管帽的端面能和外螺纹接头的台肩平稳贴合，没有偏斜，扳手夹持的空间在各个角度都能满足操作要求，不会因为周边管路布局导致扳手无法卡入六角面。

　　在实际选型使用时，要注意这个管帽适配的是3/8英寸的MNPT外螺纹，不能和公制螺纹、G类直管螺纹混用，否则会出现螺纹不匹配、密封失效甚至螺纹滑牙的问题；如果用在有剧烈振动的管路上，可以在螺纹配合处添加少量密封胶提升防松效果，常规静态管路场景下直接旋紧即可满足密封要求。这类零件虽然结构简单，但是管路系统里的用量很大，建模时严格匹配标准参数，能给后续的管路装配模拟、BOM清单统计、工装夹具设计提供准确的依据，避免因为模型尺寸偏差导致实际生产装配时出现零件不匹配、安装空间不足的问题。
