可多角度调节路由器外置全向通信天线

　　在商用无线组网、工业现场点位信号补盲、户外临时通信节点搭建这类场景里，外置天线的安装适配性和信号覆盖表现，直接决定了整套无线通信链路的稳定性。这款适配支架点路由器的外置天线，针对5GHz与2.4GHz双频段通信做了结构匹配，单台路由设备可搭配两根同规格天线实现MIMO信号收发，能有效提升多终端接入时的信号吞吐量，降低复杂遮挡环境下的信号衰减幅度。

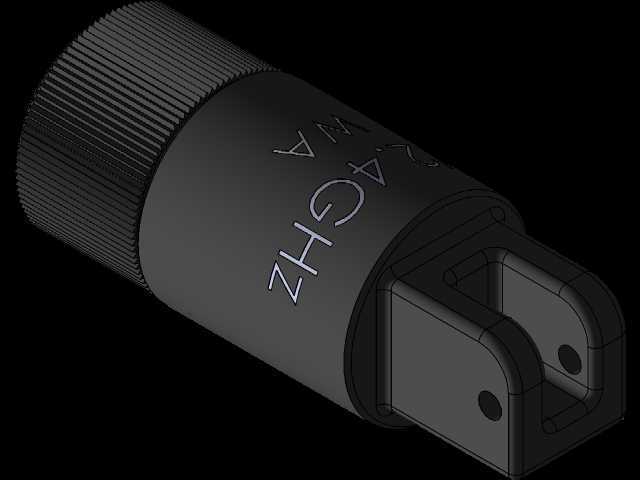

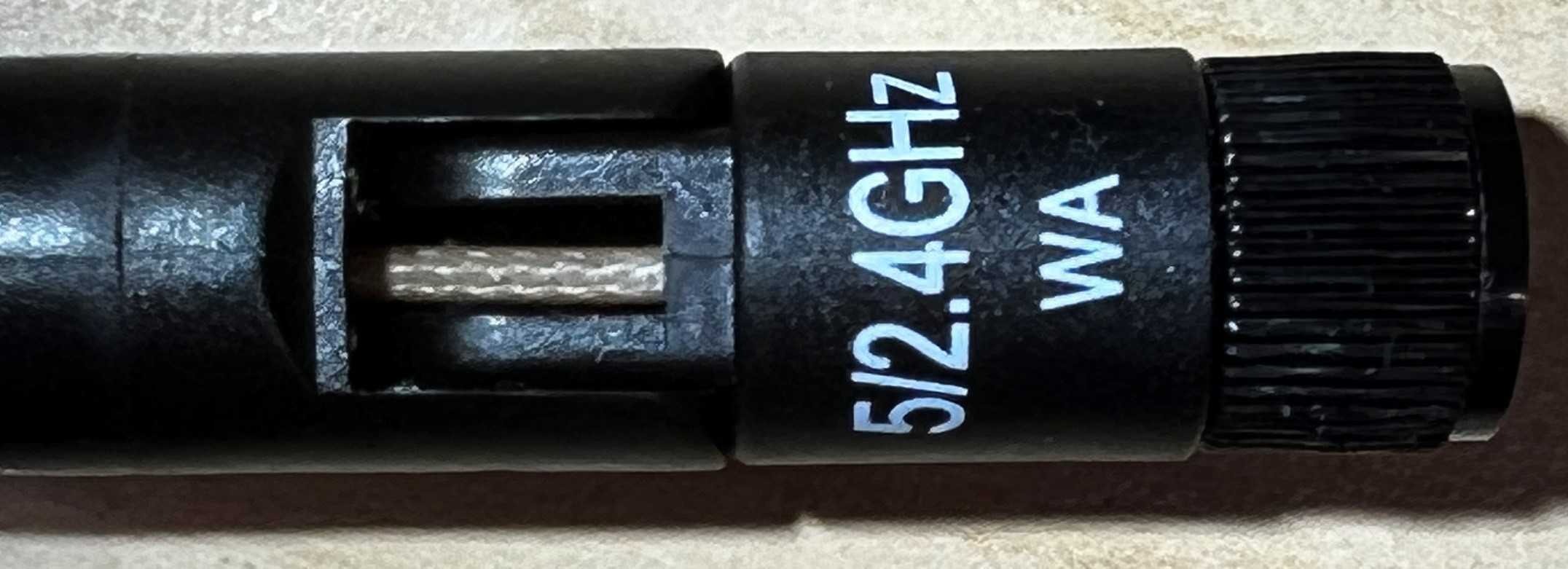

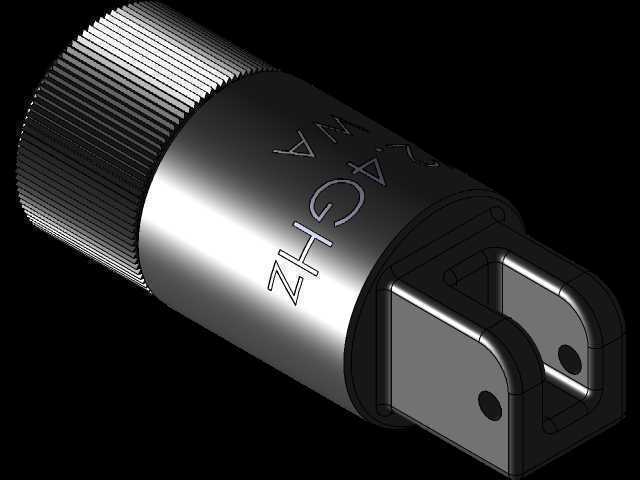

　　从结构设计逻辑来看，这款天线没有采用常见的固定式SMA接头直连结构，而是在螺纹连接底座处集成了棘爪式角度调节机构，这套结构没有额外的锁止旋钮，依靠棘爪的啮合阻尼实现角度档位固定，可支持天线杆体在垂直于安装面的平面内，切换0度直出、45度斜向、90度贴附安装面三个固定档位，既可以在设备壁挂安装时将天线调整至垂直地面的最优极化方向，也能在设备嵌入机柜安装时将天线弯折至90度，避免杆体突出机柜边界影响柜门闭合，同时棘爪结构的档位间隙控制在1度以内，调整到位后不会因为设备运行的轻微振动出现角度偏移，长期使用的角度保持性优于摩擦式调节结构。

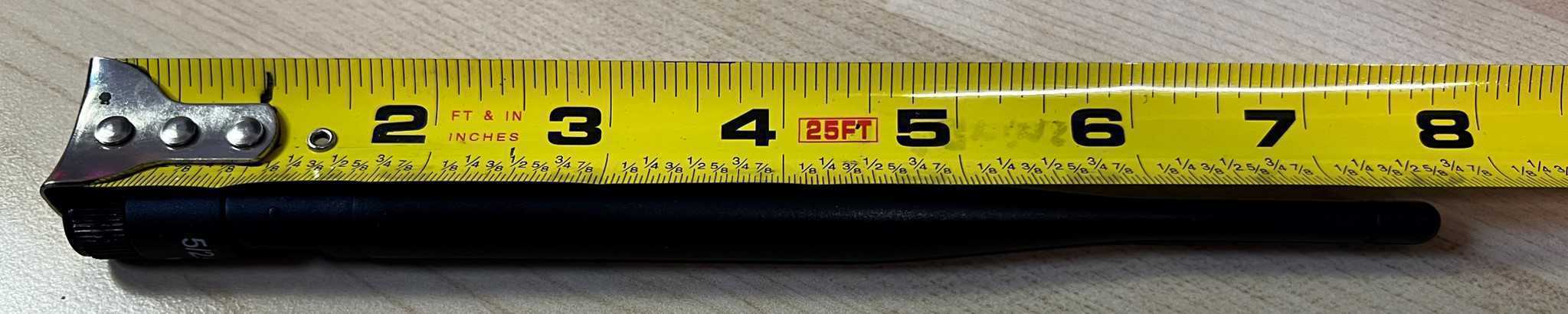

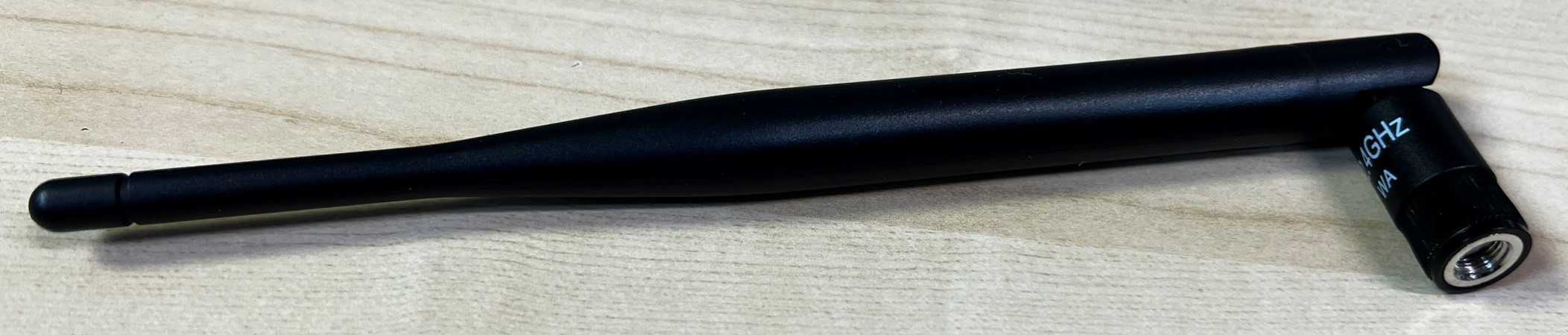

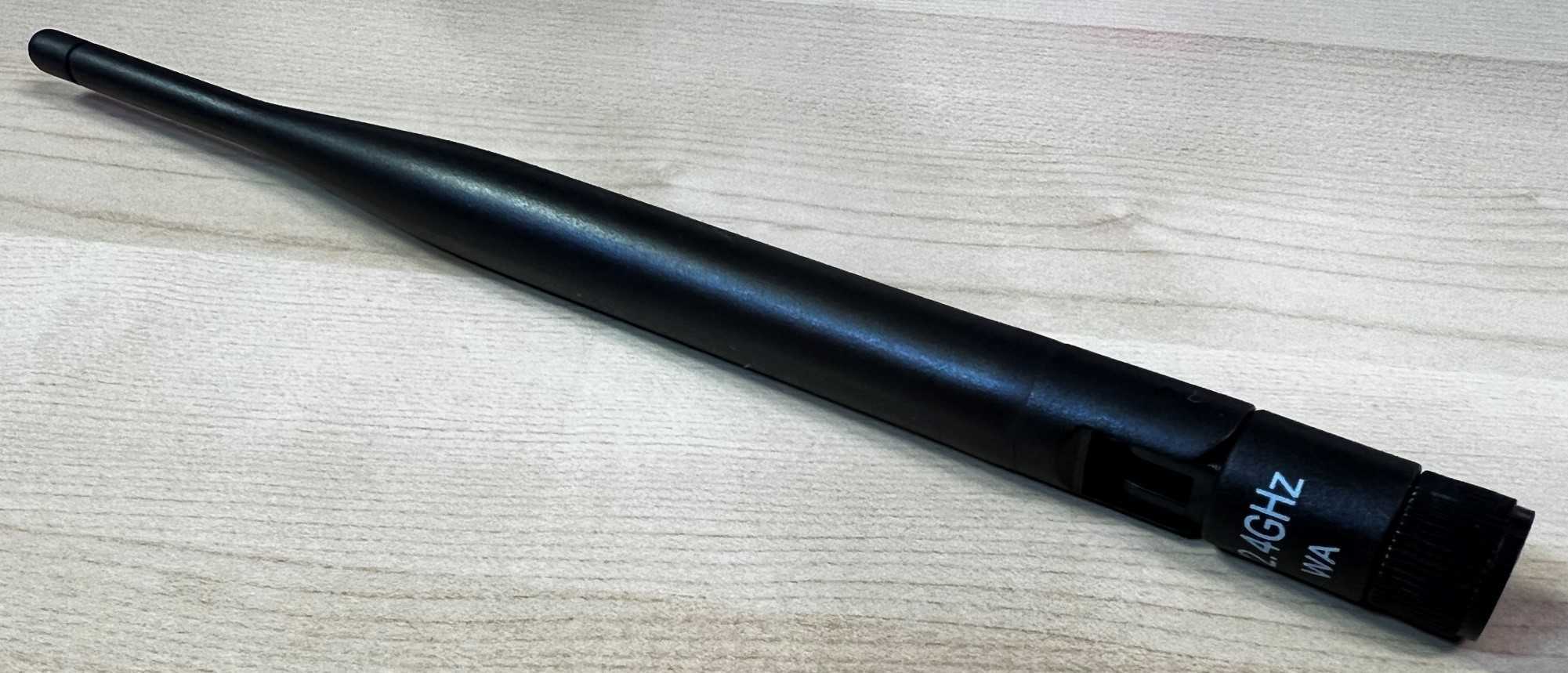

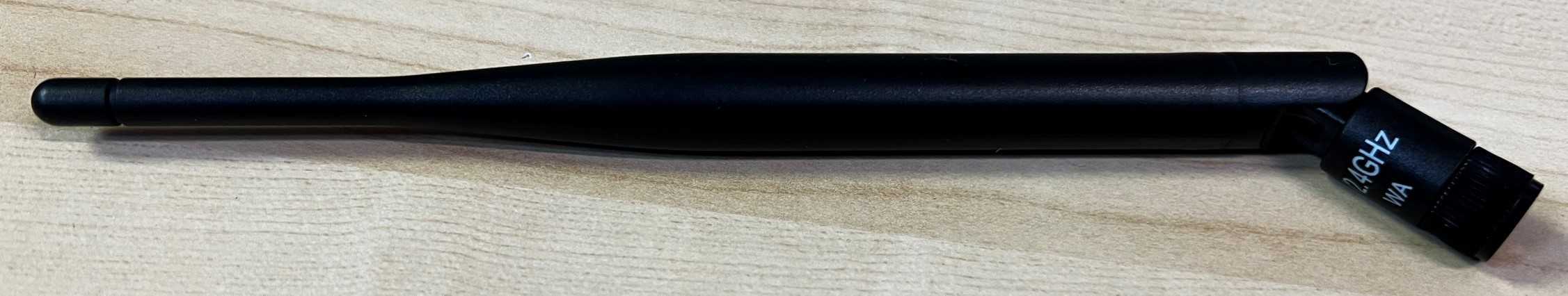

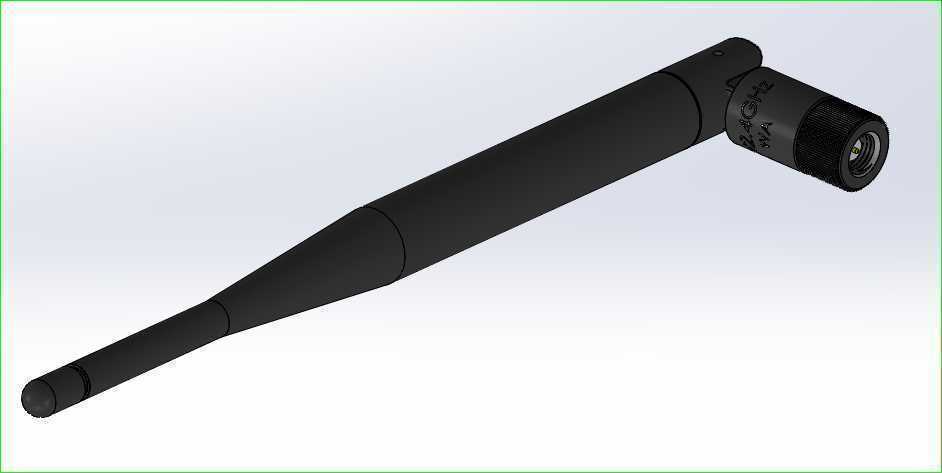

　　天线的外形采用三段式渐变杆体设计，靠近接头的根部为大直径圆柱段，内置阻抗匹配电路与馈线焊接固定结构，直径控制在12mm，足够容纳双频段匹配所需的电容、电感元件，同时保证根部与接头连接处的结构强度，避免安装拧动时杆体根部出现断裂；中间段为平滑锥度过渡段，直径从12mm逐步收窄至6mm，既优化了天线内部辐射振子的布局空间，也降低了杆体的风阻，在户外点位安装时能减少风力带来的杆体晃动；末端为小直径圆柱段，直径6mm，末端做圆弧收头处理，没有尖锐棱角，安装调试时不会划伤操作人员手部，整根天线的杆体总长度控制在190mm，90度弯折时从安装面算起的突出高度仅为22mm，能适配大部分弱电箱、机柜内部的狭小安装空间，不会和内部的网线、电源线缆产生干涉。

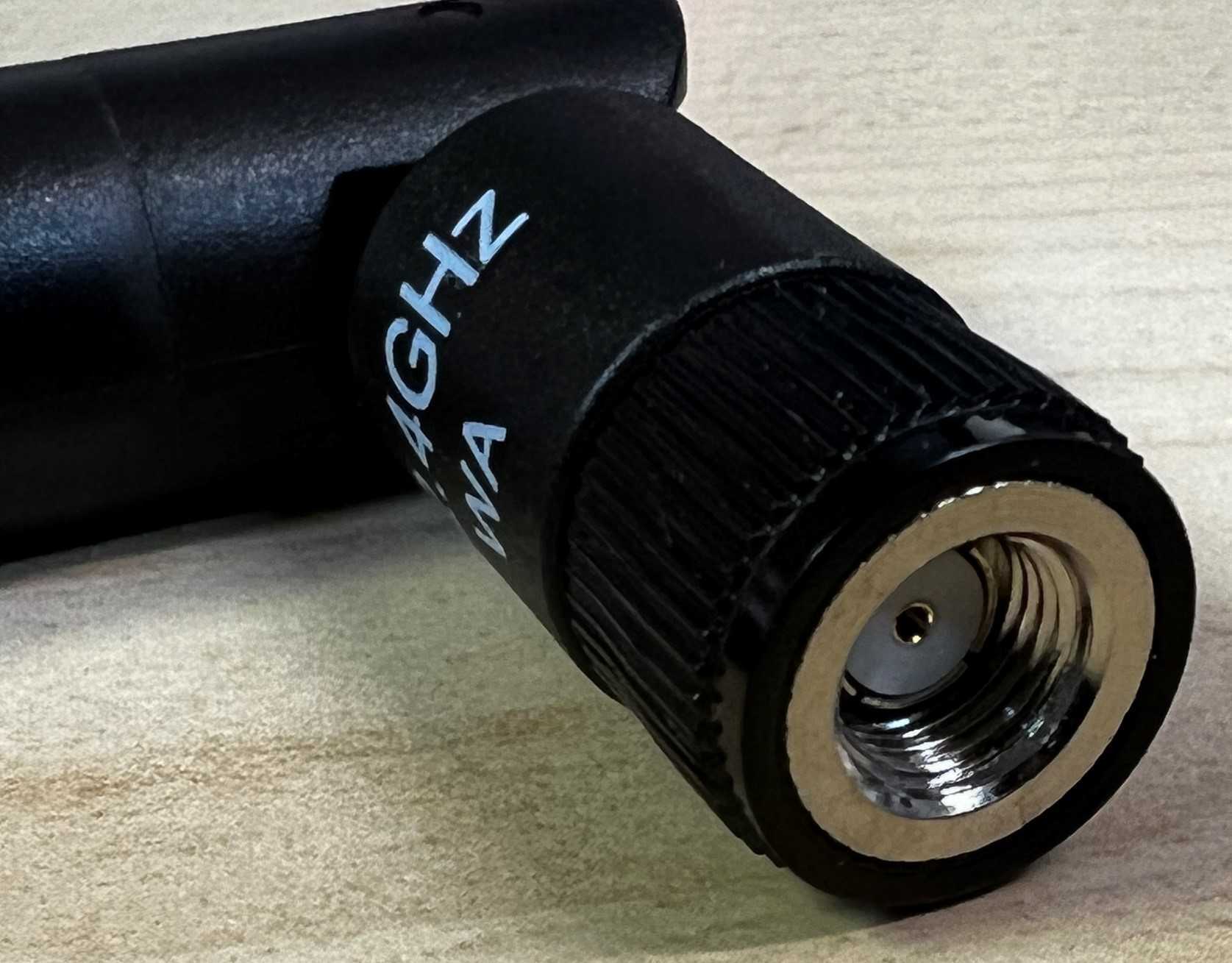

　　安装边界方面，这款天线采用标准SMA外螺纹内孔接头，适配市面上绝大多数支持外置天线更换的商用、工业级路由器、调制解调设备，接头的螺纹长度为8mm，可穿过厚度1mm至6mm的设备壳体、安装支架面板，配套的六角锁紧螺母拧紧力矩控制在0.8N·m，既能保证接头与安装面的连接牢固度，也不会因为力矩过大导致塑料壳体出现开裂。天线的外护套采用耐候ABS材质，表面做细磨砂处理，可适应-20℃至60℃的工作环境温度，在室内长期使用不会出现护套老化开裂，在半户外遮雨场景下也能抵御日常的温湿度变化，不会因为凝露导致内部电路短路。

　　从实际选型适配的角度来说，这类可调节角度的外置天线，相比固定角度天线的场景适配范围更广，不需要根据安装方式额外采购不同角度接头的天线，单款型号就能覆盖桌面平放、壁挂安装、机柜内嵌、支架抱杆等多种安装场景，在做无线组网的三维结构预演时，可以直接调用该模型调整角度档位，模拟不同安装姿态下的天线空间占位，提前排查天线与周边设备、走线的干涉问题，减少现场安装时的调整工作量。天线内部的辐射振子采用螺旋加直振子的组合结构，双频段的驻波比控制在1.5以内，信号辐射方向图在垂直极化状态下为水平全向，水平方向的信号覆盖均匀度优于内置PCB天线，在多遮挡的仓库、车间、办公区域场景下，能有效减少信号覆盖盲区，提升无线终端的连接稳定性。
