黄铜材质1/8NPT直角三通管路接头

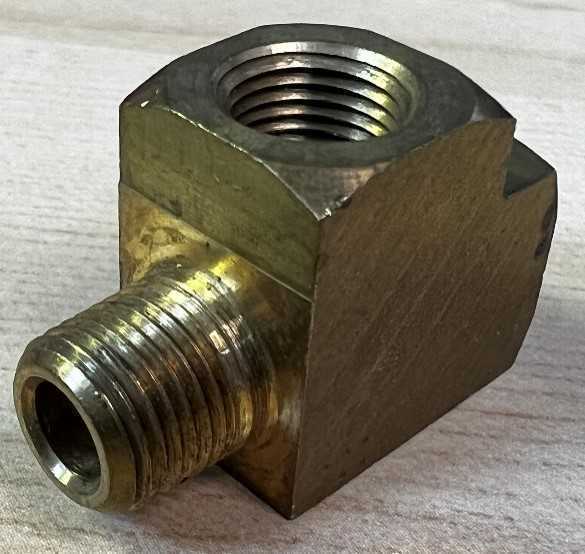

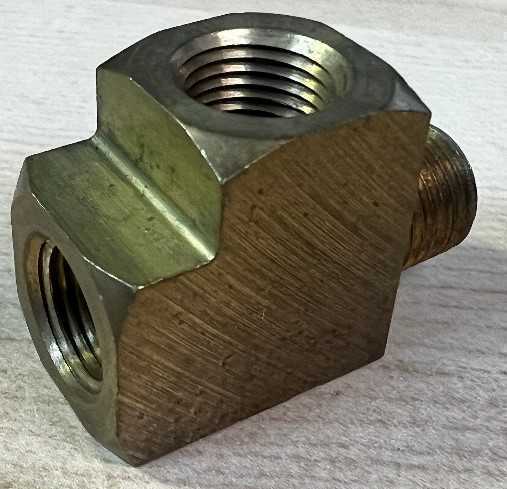

　　在小型燃油输送系统、实验室真空管路、低压气动控制回路这类对安装空间有严格限制的场景里，直角类三通接头的选型往往直接决定管路排布的紧凑程度，这款黄铜材质的直角三通接头，正是针对窄空间管路分流、转向需求设计的连接件。从实际安装边界来看，接头本体采用9/16英寸宽的方体结构，这个尺寸设计并非随意设定：方体结构自带两个平行的夹持平面，不管是用开口扳手还是活动扳手进行拧紧作业，都能获得足够的受力面，不会像外六角圆柱接头那样在狭窄空间里出现扳手打滑、拧动角度受限的问题，9/16英寸的宽度也刚好匹配常用的小型扳手开口规格，现场安装不需要准备特殊工装。

　　接头的三个接口做了差异化的功能设计，其中两个接口为1/8NPT内螺纹，剩余一个接口为同规格的1/8NPT外螺纹凸台，这种两内一外的接口配置，能适配多种管路连接场景：比如在设备壁板的管路穿接场景里，外螺纹凸台可以直接穿过壁板预留孔，配合锁紧螺母完成接头本体的固定，两个内螺纹接口则分别对接壁板内外侧的管路，不需要额外增加转接接头，能有效减少管路的泄漏点。NPT螺纹本身属于密封型管螺纹，装配时只需要在螺纹表面缠绕适量聚四氟乙烯密封带，或者涂抹少量管螺纹密封胶，就能在1MPa以内的工作压力下实现可靠密封，不管是输送燃油、压缩空气还是抽真空工况，都能满足密封要求，不会出现介质渗漏的问题。

　　材质选用黄铜作为本体材料，也是基于实际工况的考量：黄铜本身的切削加工性能优异，加工内螺纹时能获得较高的螺纹精度，螺纹表面的粗糙度容易控制，能有效提升螺纹配合的密封性能；同时黄铜具备不错的耐腐蚀性，对于常规的燃油、常温压缩空气、非腐蚀性气体介质，长期使用也不会出现锈死、螺纹腐蚀无法拆卸的问题，后期维护拆解时不需要担心接头断裂在管路里。另外黄铜的塑性较好，在螺纹拧紧的过程中，螺纹接触面能产生微小的塑性变形，填充螺纹配合的微小间隙，进一步提升密封效果，这也是很多低压管路接头优先选用黄铜材质的核心原因。

　　从管路排布的角度看，直角结构的设计能让管路在接头位置完成90度转向，同时实现介质的分流或者合流，在小型设备的内部管路里，这种结构能大幅减少管路的弯折半径，避免橡胶软管或者尼龙管因为弯折角度过大出现通径缩小、介质流动阻力增大的问题。比如在小型内燃机的燃油管路里，这类接头可以同时对接燃油泵来油、化油器进油以及油压检测接口，不需要在管路上额外增加多个转接件，能让发动机周边的管路排布更规整，减少管路和周边运动部件干涉的风险。在实验室的小型真空系统里，这类接头可以实现真空管路的直角转向，同时外接真空检测表，不需要额外布置三通加弯头的组合，能减少管路的接头数量，降低真空泄漏的概率。

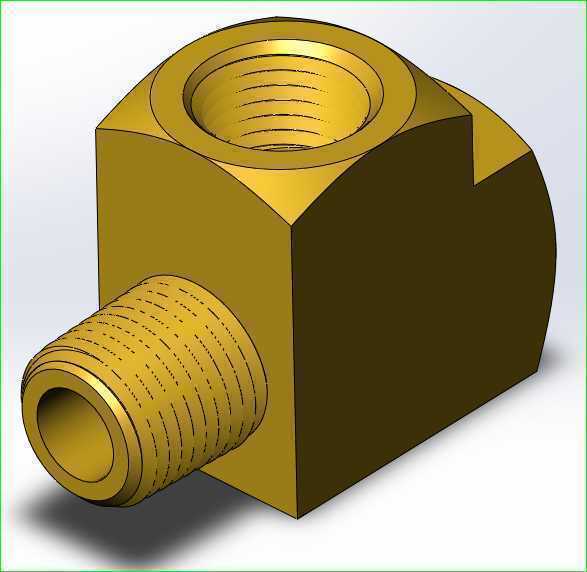

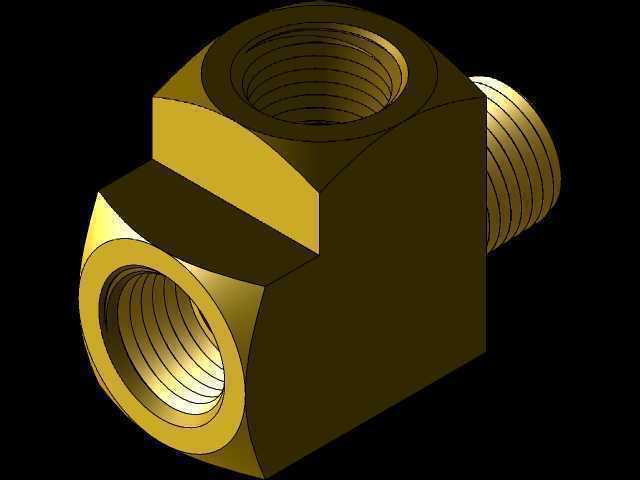

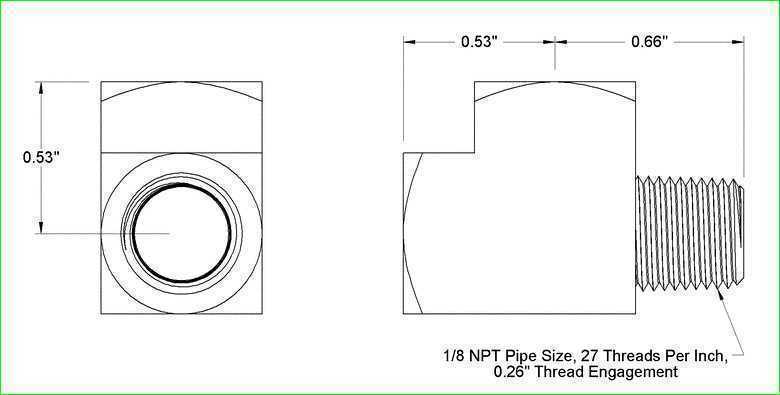

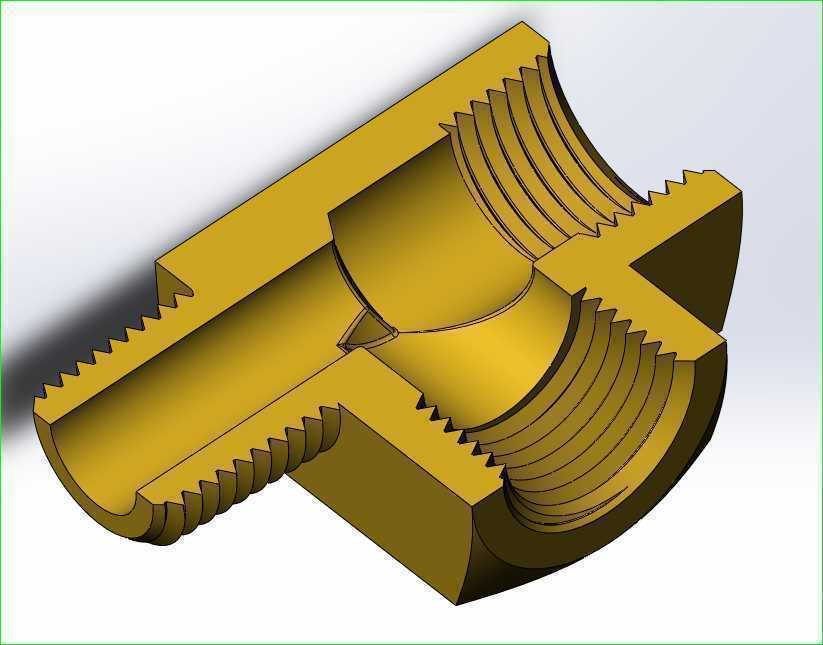

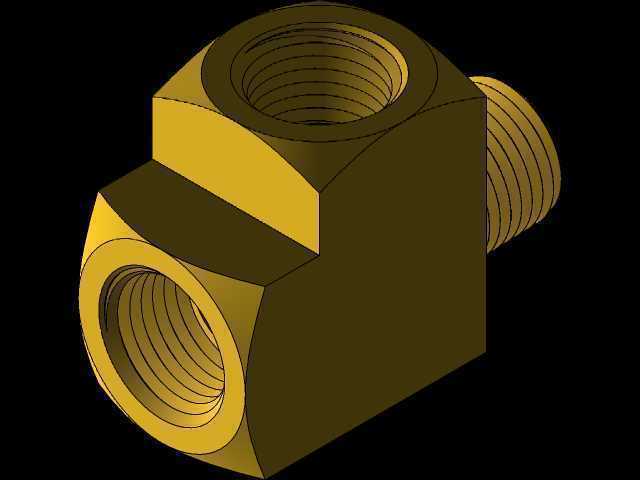

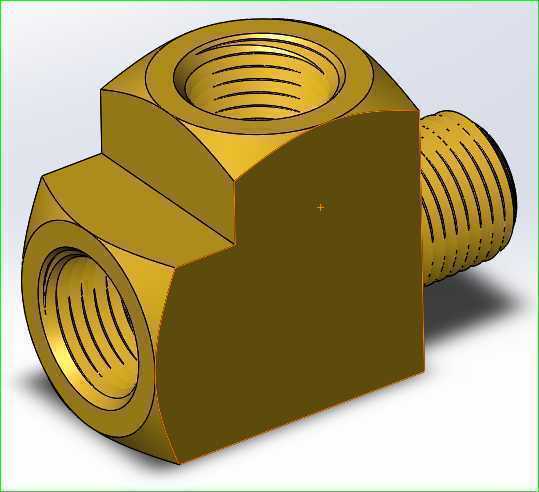

　　设计这款接头的三维模型时，需要重点关注几个核心尺寸的精度控制：首先是三个接口的同轴度与垂直度，外螺纹凸台的轴线和其中一个内螺纹的轴线必须保持严格的90度垂直，两个内螺纹的轴线则要保持同轴，否则安装时会出现管路别劲的问题，长期使用会在接头位置产生额外的应力，甚至导致接头开裂。其次是方体本体的边角位置做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能减少接头在安装孔位里的卡滞问题。另外内螺纹的加工深度也需要严格控制，深度过浅会导致螺纹配合长度不足，密封性能和连接强度下降，深度过深则会导致接头本体的壁厚过薄，承压能力降低，按照常规的NPT螺纹配合要求，内螺纹的有效啮合长度需要保证在5个螺距以上，才能满足1MPa工作压力下的强度要求。

　　在实际选型使用时，需要注意这类接头的适用介质范围，黄铜材质不适用于输送强酸、强碱类腐蚀性介质，也不适合长期在超过120摄氏度的高温环境下使用，否则会出现材质强度下降、密封失效的问题。对于有冲击载荷的管路场景，比如气动系统里频繁换向的回路，安装时需要在接头附近增加管路固定卡，减少管路振动对接头螺纹的交变应力，避免螺纹出现疲劳松动。另外装配时的拧紧力矩也需要控制在合理范围，黄铜材质的强度低于钢制接头，过大的拧紧力矩会导致螺纹滑牙，甚至造成方体本体开裂，一般来说1/8NPT规格的黄铜接头，拧紧力矩控制在10-15N·m即可满足密封要求，不需要过度拧紧。
