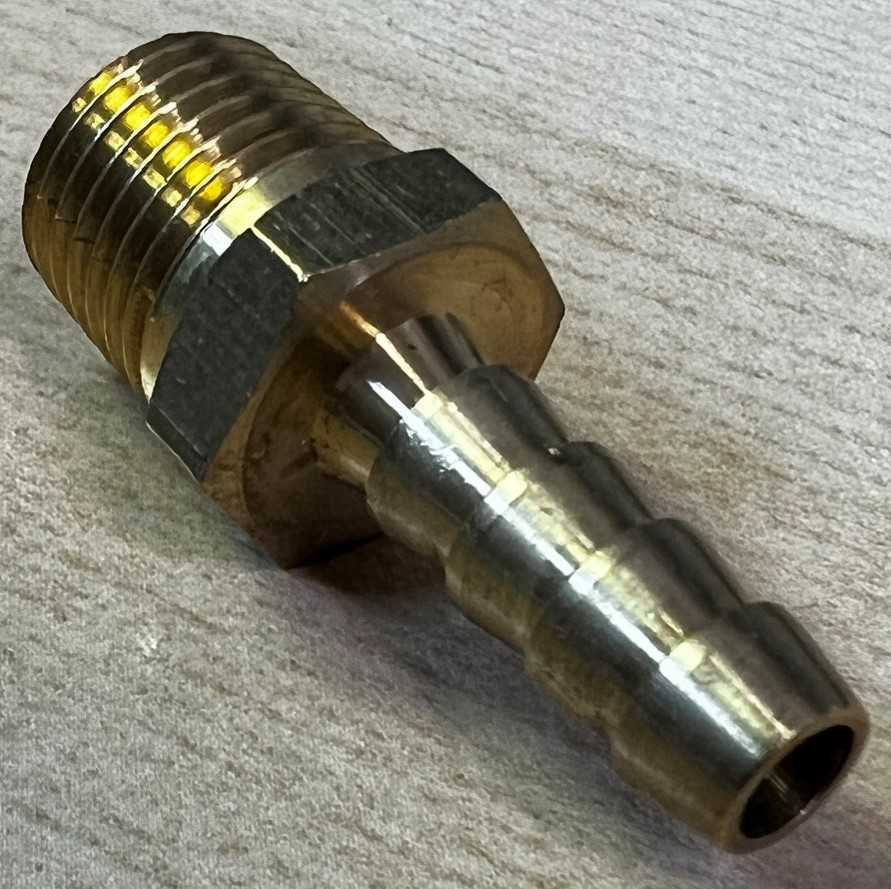

1/4MNPT外螺纹转软管倒刺黄铜接头

　　在流体输送管路的搭建与改造场景中，这类一端为外锥管螺纹、一端为软管倒刺结构的黄铜接头是极为常用的过渡连接件，广泛覆盖气动控制回路、低压燃油输送、真空吸附管路、低压给排水、小型空压机配套管路等多个工程场景，尤其适合需要频繁拆装、管路走向需要灵活调整的中小型设备装配环节。从实际选型角度看，这类接头的核心作用是实现刚性螺纹端口与柔性软管的可靠连通，避免不同连接形式的管路对接时出现泄漏、脱落等问题，黄铜材质本身的耐腐蚀性、切削加工性以及适中的强度，也让它能适配多数无强腐蚀的流体介质，包括常温空气、轻质燃油、低压清水、惰性气体等，在-20℃到120℃的常规工作温度区间内都能保持稳定的力学性能，不会出现材质脆裂或者过度软化的问题。

　　从结构设计逻辑来看，这个接头的各段尺寸都经过了实际装配验证：外螺纹端采用1/4规格MNPT锥管螺纹，锥度1:16的设计能在螺纹旋合过程中通过自身形变形成密封，常规装配时只要在螺纹段缠绕适量生料带或者涂抹少量密封胶，就能在1MPa以内的工作压力下实现无泄漏连接，螺纹段长度控制在合理范围，既保证足够的旋合深度，又不会因为旋入过深顶坏对接端口的内部结构。中间的六角扳拧段采用标准对边尺寸，适配常规活动扳手、开口扳手的夹持需求，六角段的厚度经过核算，在常规扳拧力矩下不会出现棱角崩裂或者变形的问题，同时六角段两端都做了微小的倒角过渡，避免装配时刮伤操作人员或者相邻的管路部件。

　　另一端的倒刺结构是连接软管的核心部分，整体采用阶梯式竹节状设计，每一圈倒刺的外径都略大于对应规格软管的内径，当软管套入倒刺段时，软管自身的弹性会紧紧包裹在倒刺的凹槽位置，配合喉箍锁紧之后，能承受远高于软管本身额定工作压力的拉脱力，不会出现管路加压之后软管脱落的问题。倒刺的最前端做了圆弧导向处理，装配软管时不需要过度扩张软管端口就能顺利套入，能有效降低装配难度，减少软管端口被尖锐边缘割破的风险。倒刺段的长度适配常规1/4英寸内径软管的装配深度，套入之后能保证至少三圈倒刺完全进入软管内部，配合喉箍的锁紧位置刚好落在最后一圈倒刺的后方，让锁紧力均匀作用在接头与软管的接触面上，避免局部应力集中导致软管过早老化开裂。

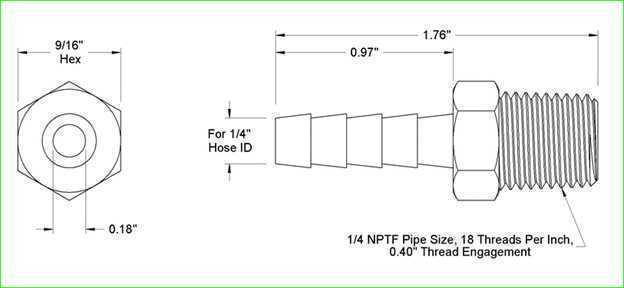

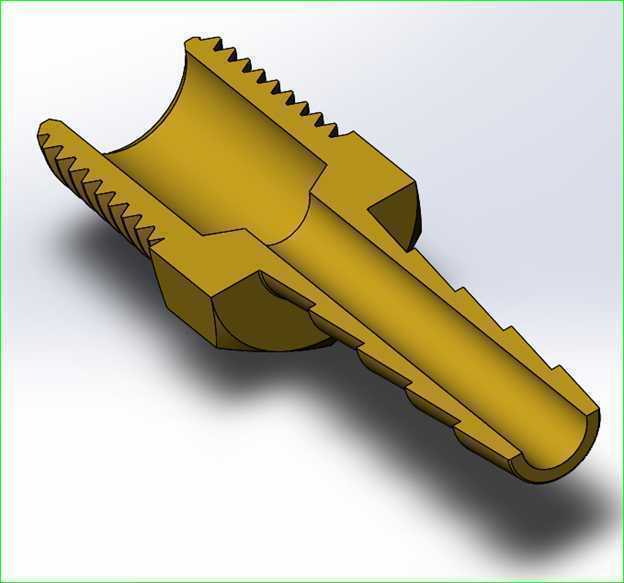

　　从安装边界来看，这个接头整体总长度控制在1-3/4英寸，六角对边尺寸为9/16英寸，在做管路布局设计时，只需要预留出对应扳手的操作空间即可，不需要额外留出过大的装配余量，对于空间紧凑的设备内部管路布局十分友好。接头的内部流道采用等径设计，从螺纹端到倒刺端的通径保持一致，没有出现突然的缩径或者扩径结构，能最大程度降低流体经过接头时的压力损失，减少流道内部的湍流产生，对于气动回路来说能降低压力损耗，对于燃油输送回路来说能避免气泡淤积，对于真空回路来说能减少泄漏点、保证真空度稳定。

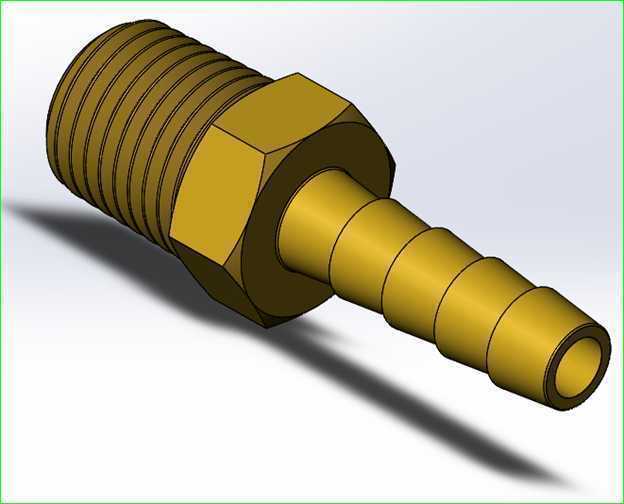

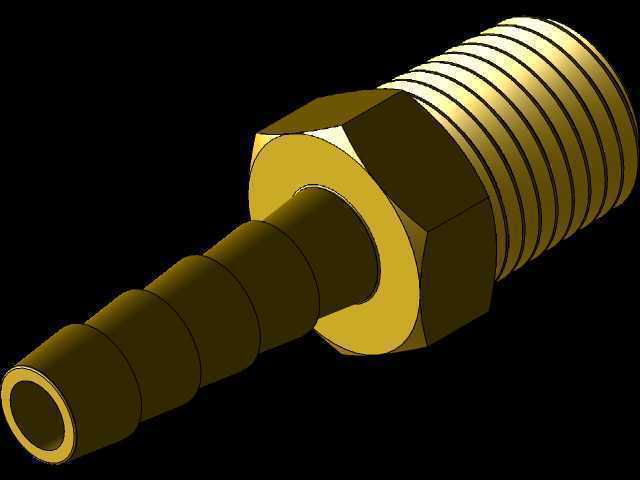

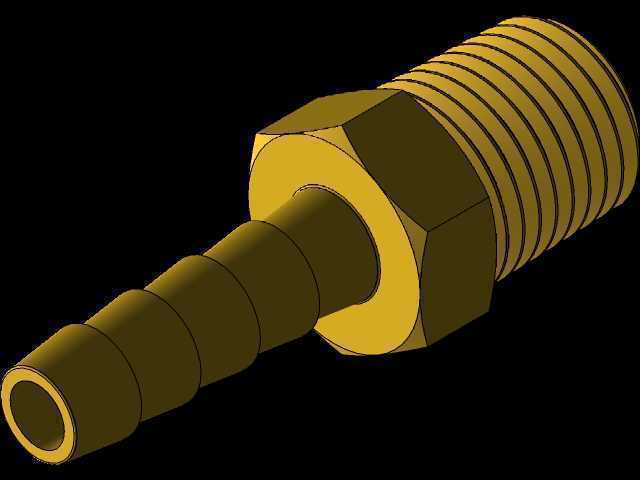

　　在三维建模过程中，这类接头的建模需要重点关注几个细节：一是NPT螺纹的牙型参数要严格符合标准，锥度、牙距、牙型角都不能出现偏差，否则实际加工或者3D打印验证时会出现螺纹无法旋合的问题；二是倒刺部分的阶梯尺寸要准确，每一圈倒刺的外径差、凹槽宽度都要和实际产品一致，否则会出现软管套入过松或者过紧的问题，影响实际装配效果；三是所有棱角位置的倒角、圆角都要还原，不能做成尖锐直角，一方面是实际加工工艺的要求，黄铜件车削加工时尖锐棱边容易产生毛刺，另一方面也是装配安全的需求。另外建模时可以将接头拆分为螺纹段、六角段、倒刺段三个部分分别建模后组合，能有效降低建模难度，同时也方便后续根据不同的管路需求修改对应段的尺寸，比如更换不同规格的螺纹、调整倒刺段的长度适配不同壁厚的软管，提升模型的复用性。

　　实际工程应用中，这类接头的选型需要注意几个匹配点：首先是螺纹规格要和对接的刚性端口完全一致，NPT螺纹不能和PT、G类螺纹强行混装，否则即使能旋入也无法保证密封效果；其次是倒刺端的尺寸要和软管内径严格匹配，不能用大规格的接头强行接小内径软管，也不能用小接头接大内径软管，前者容易导致软管开裂，后者容易出现泄漏和脱落；最后是工作压力和介质要和黄铜材质适配，对于强酸、强碱或者高温蒸汽类的介质，就不能选用普通黄铜材质的这类接头，需要更换不锈钢或者塑料材质的对应规格产品。在装配时，螺纹端的旋合力矩要控制在合理范围，黄铜材质硬度不高，过大的扳拧力矩会导致螺纹滑牙或者六角段变形，一般用扳手旋紧之后再追加1/4圈即可达到足够的密封压力，不需要过度用力。倒刺端套入软管之前，可以在软管内壁或者接头倒刺位置涂抹少量清水或者中性润滑液，能大幅降低套入时的阻力，不要使用油脂类润滑液，避免长期使用后腐蚀软管材质导致软管老化开裂。套入软管之后，喉箍的锁紧位置要避开倒刺的凸起部分，落在两个倒刺之间的凹槽位置或者最后一圈倒刺的后方，锁紧时慢慢收紧喉箍螺丝，直到软管表面出现轻微的压痕即可，不要过度锁紧导致软管被压裂。
