钣金设备散热外壳结构设计

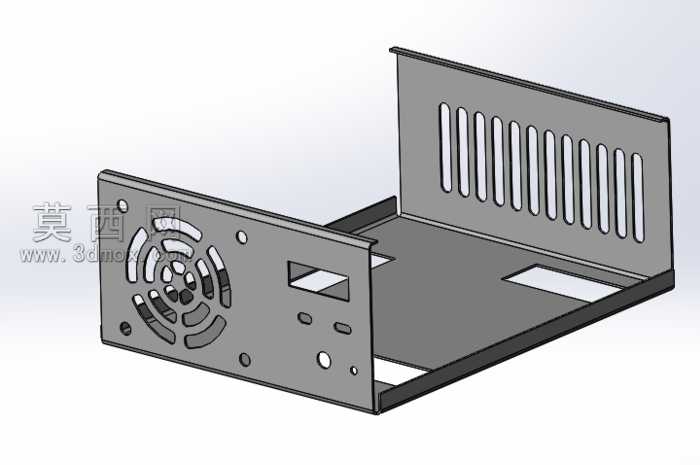

本作品为钣金材质的设备散热外壳三维建模成果，建模过程严格遵循钣金加工工艺逻辑，在三维软件环境中首先完成基础基体法兰的绘制，以实际钣金板材厚度为参数基准，精准设定折弯系数与K因子参数，确保后续展开下料的尺寸精度完全适配常规冲压折弯加工需求。模型结构设计充分考量设备外壳的实用功能，左侧侧板区域设计有同心圆排布的轴流风扇通风孔组，通过环形阵列的长条孔与圆孔组合，既保证风扇安装后的气流流通效率，又兼顾侧板的结构强度，避免冲孔过密导致的板材形变；侧板同时预留了设备接口安装位、固定螺丝孔位，不同孔径的孔位按照实际装配需求排布，位置公差控制在钣金加工允许范围内。后侧立板区域设计有等距排列的竖向长条散热格栅，格栅长度与间距经过合理测算，在保证壳体防护性能的前提下最大化通风散热面积，避免设备运行时内部积热。底板区域预留了模块安装的方形开口与定位孔位，边缘的折弯翻边结构既可以提升壳体整体刚性，减少薄钣金件的共振形变，又能作为装配时的定位基准，方便内部元器件与侧板的组装对接。建模过程中所有折弯处均添加了适配工艺的圆角过渡，避免尖锐边角带来的加工安全隐患与装配划伤风险，材质参数设置为常规冷轧钢板质感，渲染时还原了金属板材哑光磨砂的真实表面效果，结构上完全采用可实际加工的钣金设计逻辑，无冗余不可成型的结构特征，整体模型可直接导出工程图纸用于下料、冲孔、折弯等全流程钣金加工，能够直接应用于小型工控设备、电源模块等产品的外壳生产环节，兼具结构实用性与加工可行性。
