可调角度副角跳汰机工装夹具结构设计

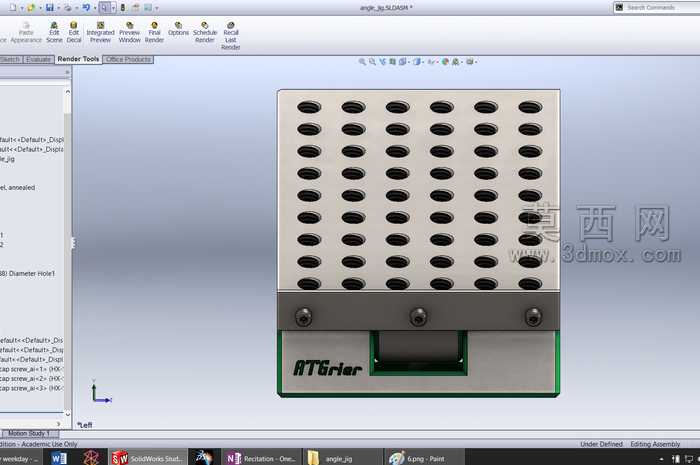

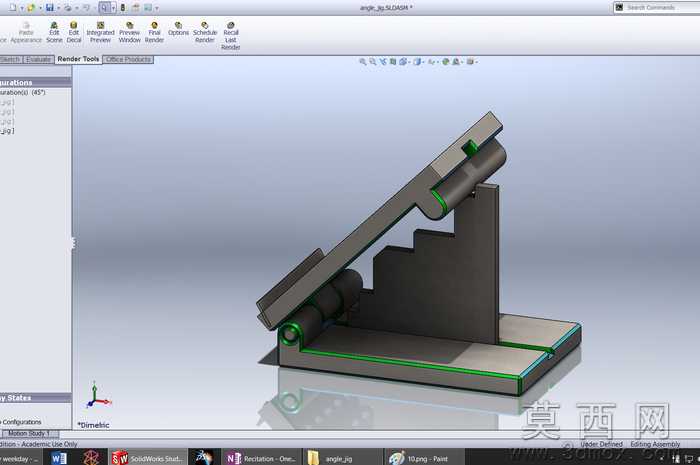

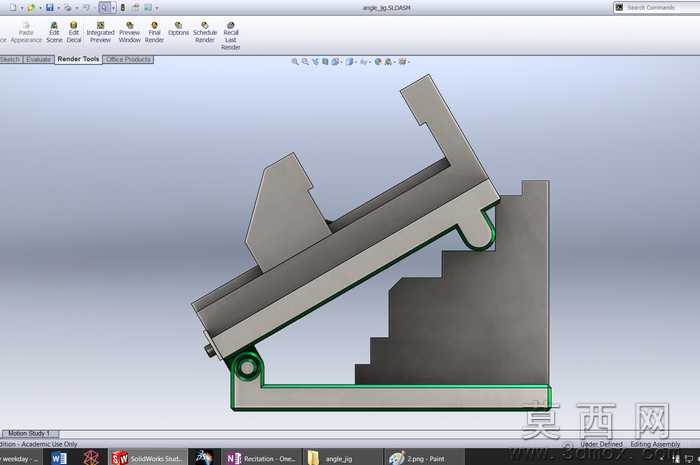

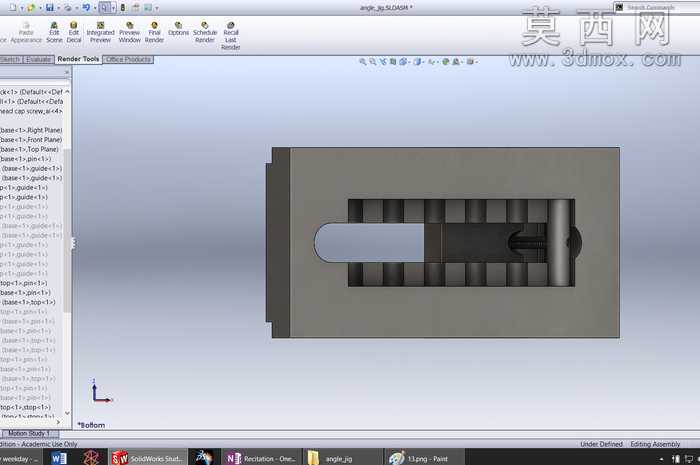

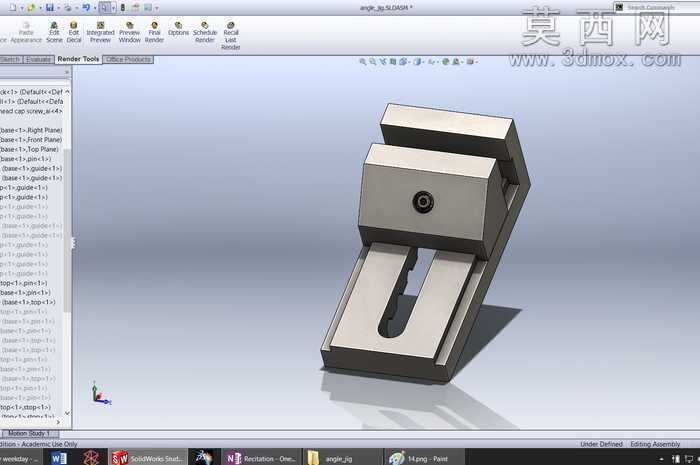

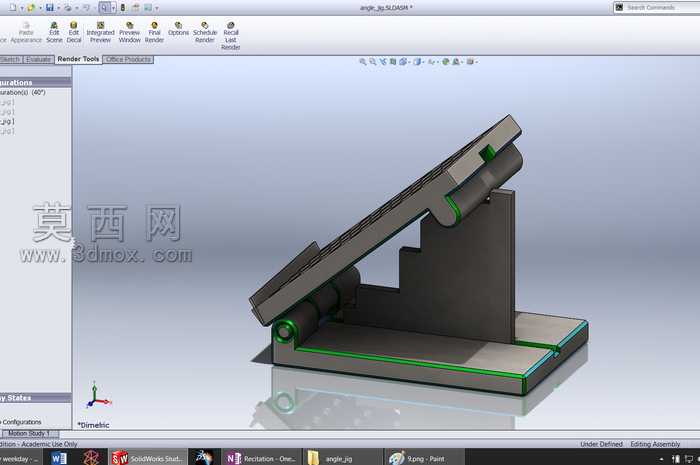

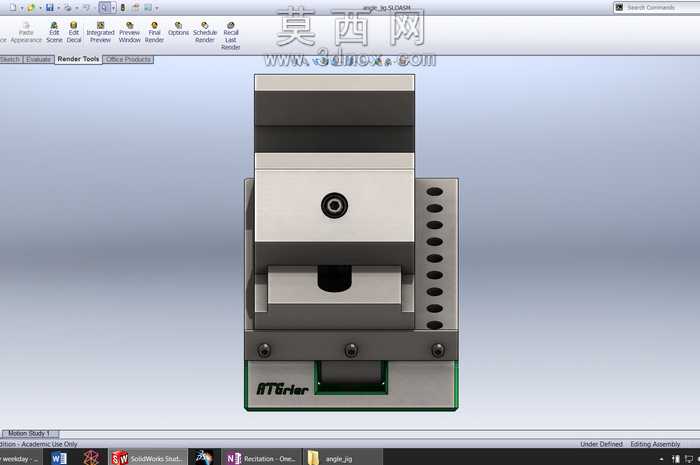

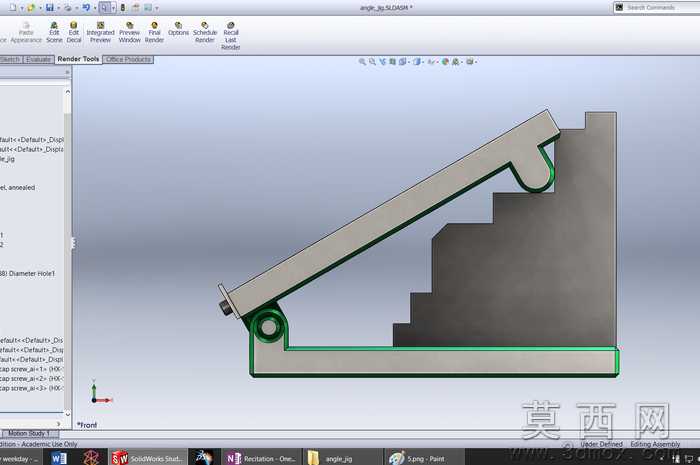

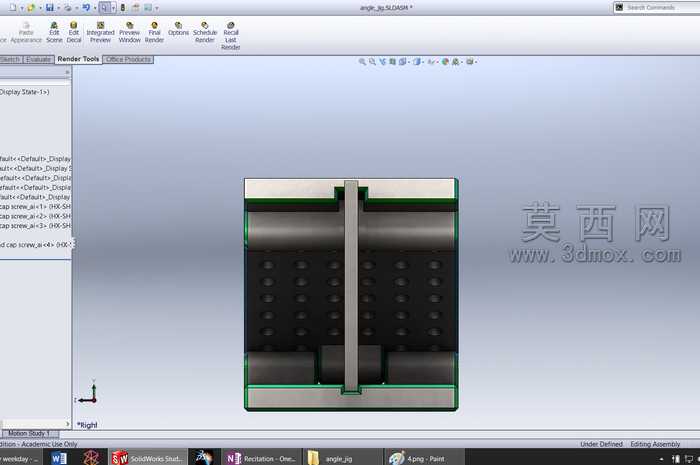

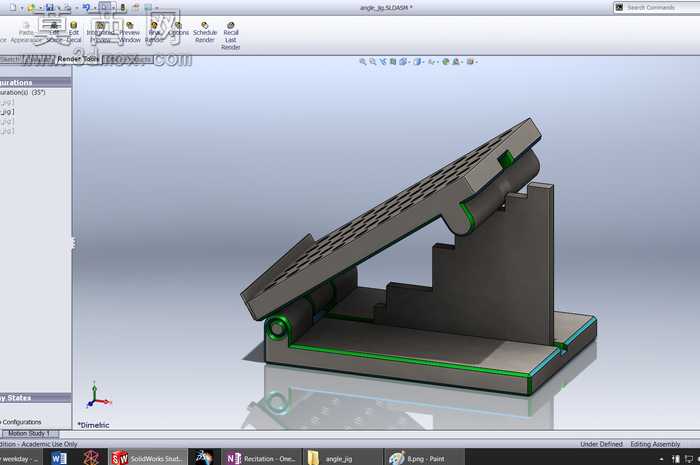

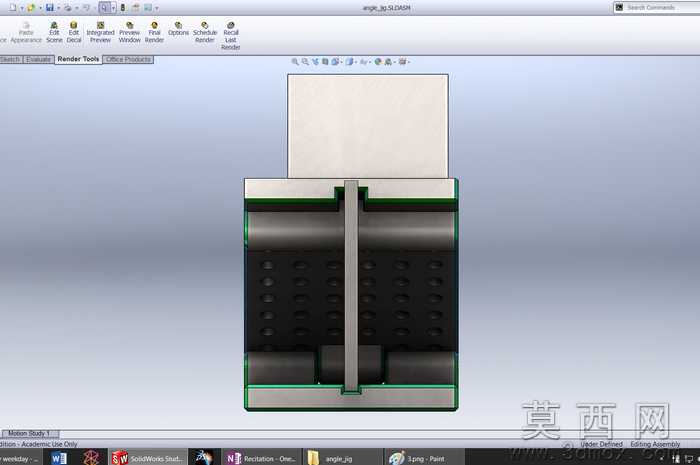

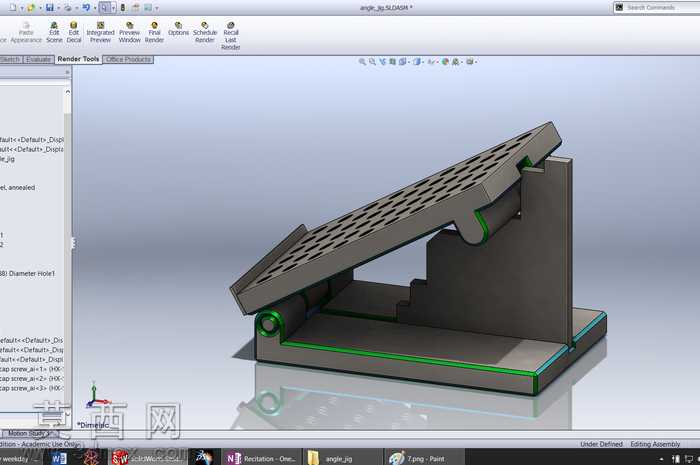

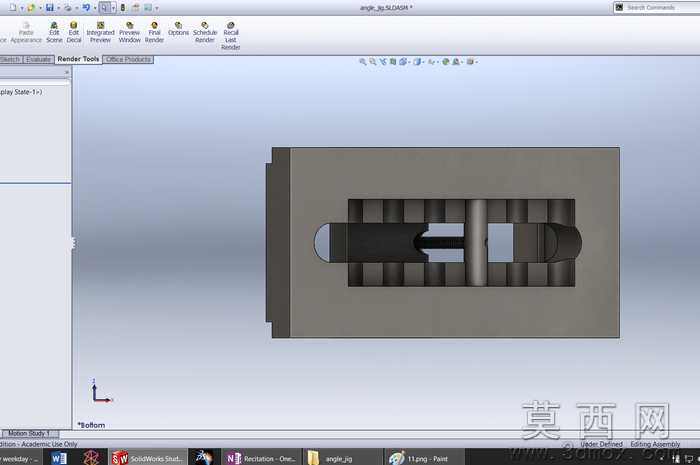

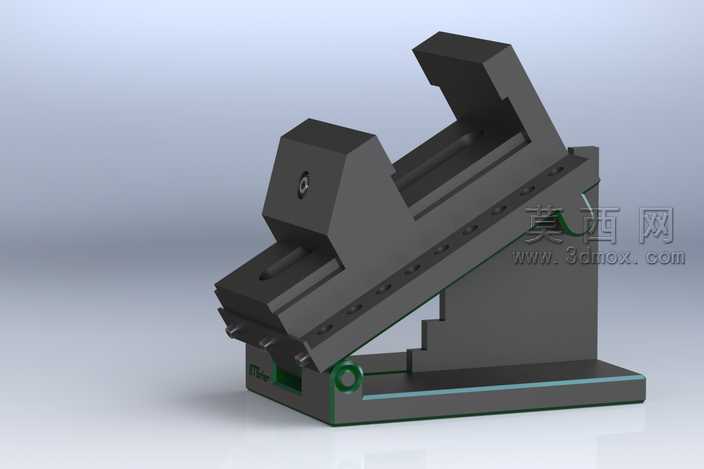

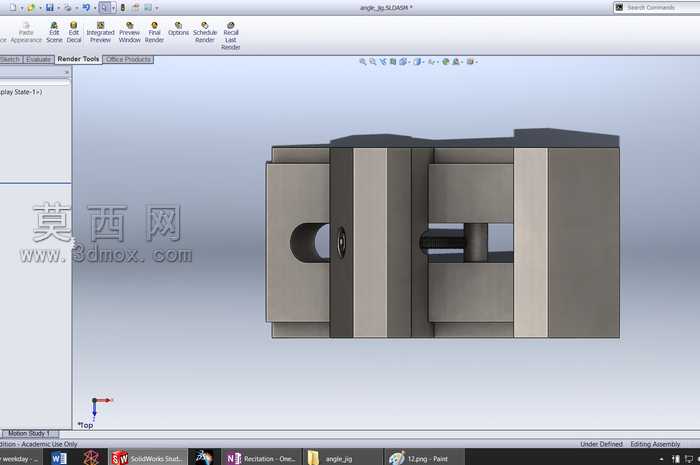

本模型为可调角度副角跳汰机工装结构，采用三维参数化建模方式完成整体设计，建模过程中对各部件的装配公差、运动干涉情况进行了完整校验，确保各活动部件可顺畅实现角度调节动作。模型整体采用模块化设计思路，分为底座支撑单元、角度调节承载单元、工件夹紧单元三个核心部分，底座采用一体式厚重结构设计，保证整体工装在加工使用过程中的稳定性，避免因切削受力产生位移晃动。角度调节单元采用倾斜式滑轨配合多档位定位孔结构，可快速实现30度、35度、40度、45度四个常用加工角度的切换定位，调节过程无需复杂拆装，仅需插拔定位销即可完成角度锁定，定位精度可满足常规机械加工的公差要求。工件夹紧单元设置在倾斜承载台面上，采用侧推式夹紧结构，配合防滑压块设计，可对不同尺寸的待加工工件实现稳定夹持，避免加工过程中工件移位。渲染阶段采用哑光金属材质模拟铸铁工装的真实质感，对底座边缘、活动铰接处做了轻微的倒角处理，还原实际机加工件的工艺特征，铰接部位的销轴、定位孔等细节均做了精细化建模，完整还原结构的装配逻辑。整体设计兼顾了工装的实用性与加工便利性，结构紧凑无冗余部件，各受力部位均做了加厚处理，可承受常规铣削、磨削加工的切削力，角度调节档位覆盖了该类加工最常用的角度区间，无需额外制作角度垫块即可完成斜面加工，大幅提升加工效率，降低工装更换的时间成本。
