教学用简易蒸汽引擎结构三维设计

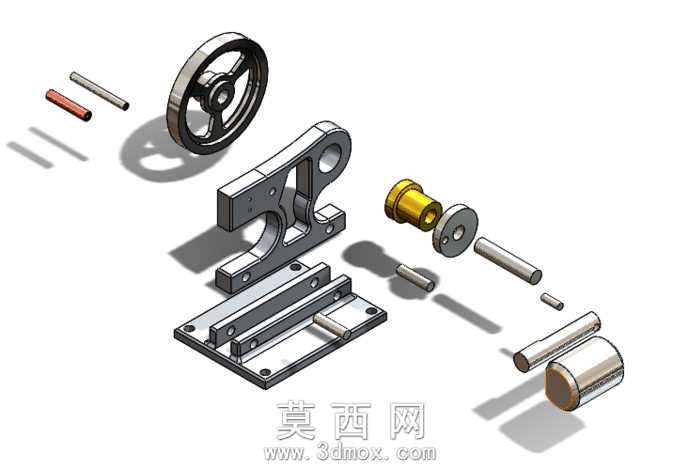

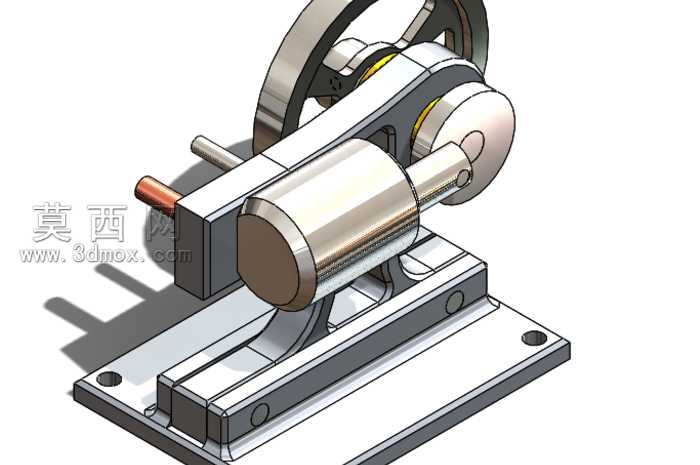

本作品是面向高校数控类实训课程开发的简易蒸汽引擎三维设计，整体采用SolidWorks平台完成全参数化建模，所有零件均按照实际机械加工工艺要求设定尺寸公差与装配基准，可直接对接数控加工编程流程。建模过程中首先对蒸汽引擎的核心动力传递逻辑进行拆解，将整体结构划分为基座支撑组件、曲柄飞轮组件、活塞缸体组件、传动轴系四个独立模块，每个模块单独完成零件建模后再进行自底向上的总装配，确保各部件之间的配合关系符合实际机械运动原理。材质渲染阶段针对不同零件的实际加工材质进行区分设置：基座与支架类零件采用铸铁哑光材质，还原铸造件的粗糙表面质感；飞轮、传动轴类零件采用45号钢抛光金属材质，突出机加工表面的金属光泽；活塞缸套采用黄铜材质，搭配金属反光与轻微做旧效果，区分不同功能部件的材质差异；细小销轴类零件采用不锈钢材质，通过调整粗糙度参数体现精加工表面的细腻质感。结构设计上充分考虑教学演示需求，将所有零件做了等比例简化，省略了实际工业蒸汽引擎中复杂的密封结构与调速机构，保留最核心的蒸汽推动活塞往复运动、再通过曲柄结构转化为飞轮旋转运动的动力传递路径，让学习者可以直观理解蒸汽动力的转换原理。装配过程中对所有运动副添加了合理的配合约束，可直接在软件中进行运动仿真，模拟活塞往复、飞轮旋转的完整工作过程，方便教学过程中演示动力传递逻辑。整体建模严格遵循机械设计规范，所有孔位、安装面、配合轴径均符合通用机械加工标准，既可以作为数控加工实训的编程参考模型，也可作为机械原理课程的辅助教学演示模型，帮助学习者快速掌握小型动力机械的结构组成与装配逻辑。
