V12DOHC汽车发动机缸体结构三维建模

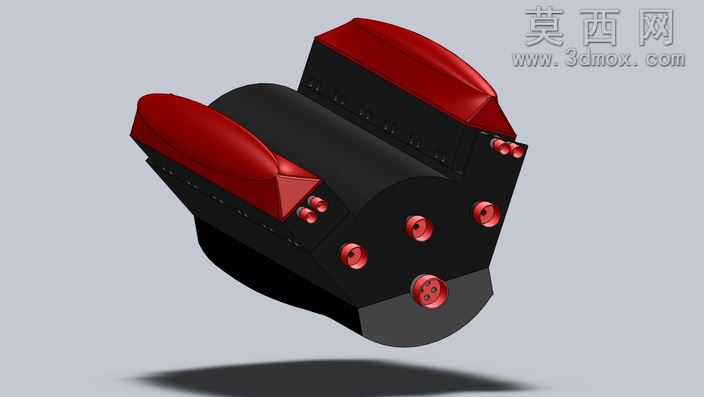

本作品为V12DOHC构型发动机的三维建模成果，建模阶段以V型12缸双顶置凸轮轴发动机的真实结构比例为参考基准，首先完成核心缸体的基础轮廓搭建，采用对称式布局设计，精准还原V型夹角的缸体排布特征，保证两侧缸组的结构对称性与空间位置合理性。建模过程中对缸体表面的螺栓孔位、安装接口做了精细化还原，每一处孔位的孔径、深度、排布间距都参照同类型发动机的通用设计参数设定，确保结构的严谨性。外观材质处理上，主体缸体部分采用哑光黑的金属材质，模拟铸铁缸体的磨砂质感，表面添加细微的颗粒纹理提升真实度，两侧的气门室罩盖部分采用亮面红的烤漆材质，通过调整材质的反光度、粗糙度参数，模拟金属烤漆的亮泽质感，与黑色缸体形成鲜明的视觉对比，缸体上的固定螺栓采用金属红的电镀材质，添加高光反射效果，突出紧固件的金属质感。渲染阶段采用柔和的侧方主光源搭配底部补光，弱化生硬阴影，让缸体的结构轮廓、材质层次得到清晰呈现，底部添加柔和的投影效果增强模型的立体感。设计过程中曾尝试加入完整的运动仿真分析模块，模拟凸轮轴驱动气门、活塞往复运动的完整工作过程，但受限于当时的硬件算力，运动仿真环节的图形处理负载过高，因此最终保留了静态的缸体总成结构模型，重点呈现V12DOHC发动机的外部结构特征、部件布局逻辑与材质表现效果，整体模型结构完整，细节丰富，可作为发动机结构认知、教学演示的参考素材，也可用于相关动力机械设计的参考比对。
