四工位电池充填灌装系统结构设计

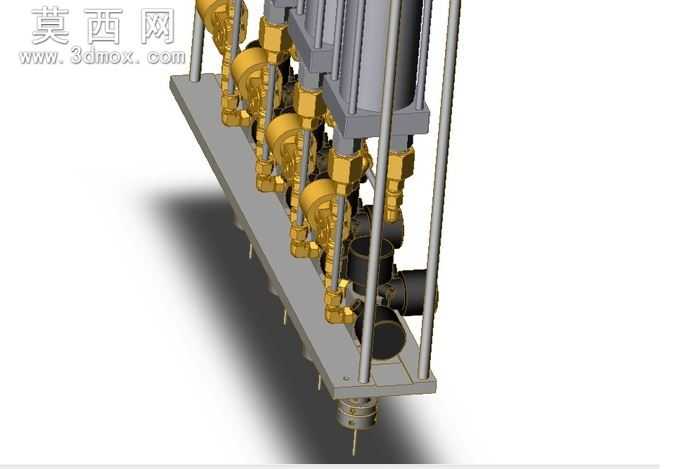

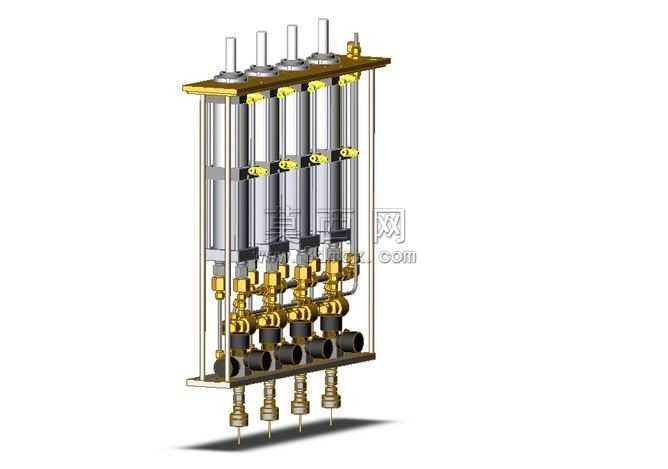

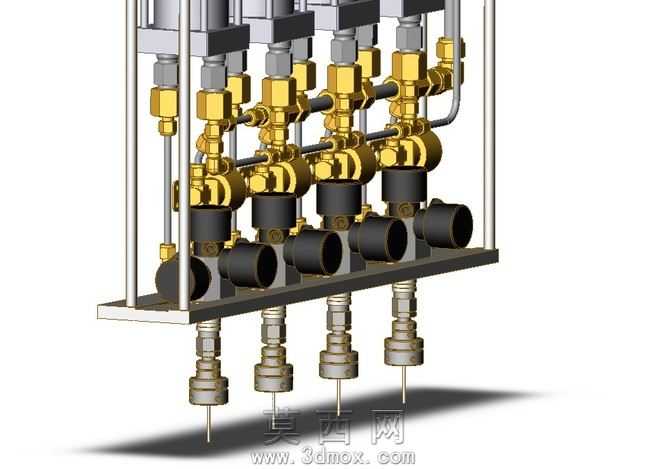

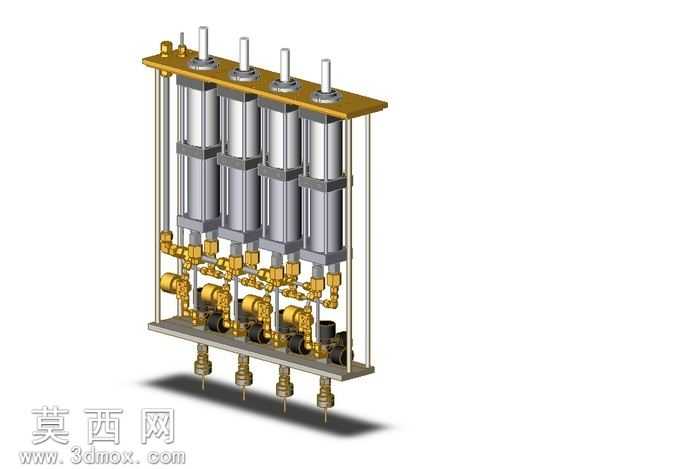

本模型为四工位电池充填灌装系统，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配设计规范，对各部件的装配公差、配合关系进行了精准还原，确保模型可直接用于装配干涉校验与结构优化分析。模型整体采用立式排布结构，底部为一体化加工的金属安装底座，底座上预留了多组标准安装孔位，可直接适配生产线的固定安装需求，底座上方平行设置两根高精度导向立柱，为上部执行机构提供稳定的运动导向支撑。系统共设置四个完全相同的灌装工位，每个工位均独立配置流体控制管路、黄铜材质的控制阀组、执行气缸以及灌装针头组件，各工位可独立运行也可协同作业，大幅提升电池电解液灌装的作业效率。建模过程中对金属材质的表现进行了精细化处理，底座与导向立柱采用哑光不锈钢材质，表面添加了细微的拉丝纹理与金属反光效果，控制阀组采用黄铜材质，还原了铜材特有的暖金色金属质感与轻微氧化的表面细节，执行气缸采用阳极氧化铝材质搭配黑色密封端盖，不同材质的质感区分清晰，渲染后整体视觉效果贴近真实工业设备。结构设计上充分考虑了设备的维护便利性，各管路接头均采用标准快插接口设计，控制阀组与气缸均采用模块化安装方式，无需拆解整体结构即可单独更换故障部件，灌装针头位置设置了微调机构，可根据不同规格电池的灌装位置进行精准对位调整。整体设计思路围绕电池灌装工序的高精度、高效率需求展开，通过多工位并行作业的结构设计，在保证灌装精度的前提下最大化提升产能，同时模块化的结构设计也降低了设备的后期维护成本，模型完整还原了设备的所有结构细节，可用于设备方案展示、生产工艺模拟以及相关技术人员的结构参考。
