八通道欧姆龙固态继电器控制模块结构

　　在自动化产线的IO控制回路、小型试验台的负载通断场景、非标设备的信号切换单元里，这类多通道固态继电器模块是极为常用的电控基础部件，相比传统电磁继电器，它没有机械触点的吸合弹跳、电弧烧蚀问题，开关响应速度快，工作过程无机械噪音，适合频繁通断的阻性、小功率感性负载控制场景，比如加热片通断、指示灯组控制、小型电磁阀驱动、低压直流负载的逻辑切换都能适配。

　　从结构设计来看，整个模块采用一体化PCB载板布局，8路G3MB系列固态继电器沿板长方向等距排布，每一路都独立配置了状态指示LED，输入端预留了排针接口，可直接对接单片机IO口、PLC输出端子，不需要额外焊接转接线路，输出端采用大电流蓝色接线端子排，端子间距符合通用电控接线规范，单路接线位可容纳1.5平方毫米多股铜芯线，能满足5A以内持续负载的接线需求。每路继电器的输入端都搭配了限流电阻与防反接保护二极管，避免控制端接反损坏器件，输出端并联了阻容吸收回路，用来抑制负载断开时的反向电动势，减少对前端控制回路的信号干扰。

　　安装边界上，模块整体为长条形板式结构，PCB四角预留了标准M3安装孔位，孔位间距匹配常用的DIN导轨安装卡扣尺寸，既可以通过铜柱直接固定在设备内部的安装板上，也能搭配卡扣卡装在标准电控柜的35mmDIN导轨上，不需要额外定制安装支架。板上元件排布做了高低压区域分隔，输入端低压控制区和输出端高压负载区之间预留了足够的电气间隙，符合低压电控设备的安规间距要求，避免高低压串路引发的安全隐患。

　　实际选型使用时，这类集成式模块相比单只继电器零散组装的方案，能大幅减少电控柜内部的接线工作量，统一的布局也方便后期故障排查，哪一路出现故障可以直接通过板上的状态指示灯快速定位，不需要逐线测量通断。设计建模时要注意接线端子的插拔空间预留，模块上方要留出至少15mm的接线操作空间，避免和柜内其他走线、元件产生干涉，同时固态继电器工作时存在一定的导通压降，持续带载时要考虑板上的散热空间，不要紧贴发热量大的其他器件安装，保证模块周围空气能自然对流，避免长时间高温工作缩短器件使用寿命。

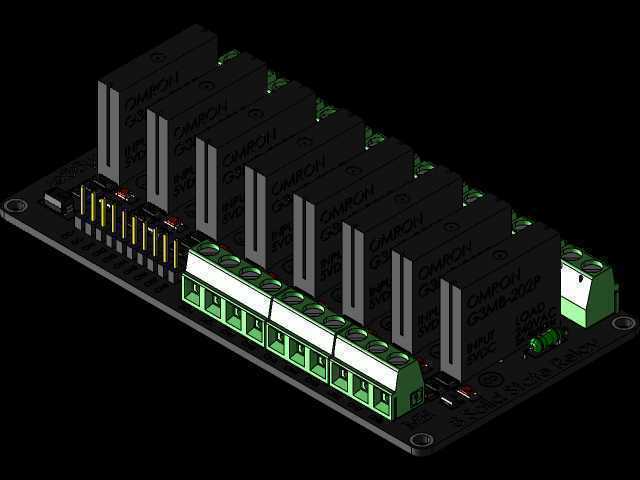

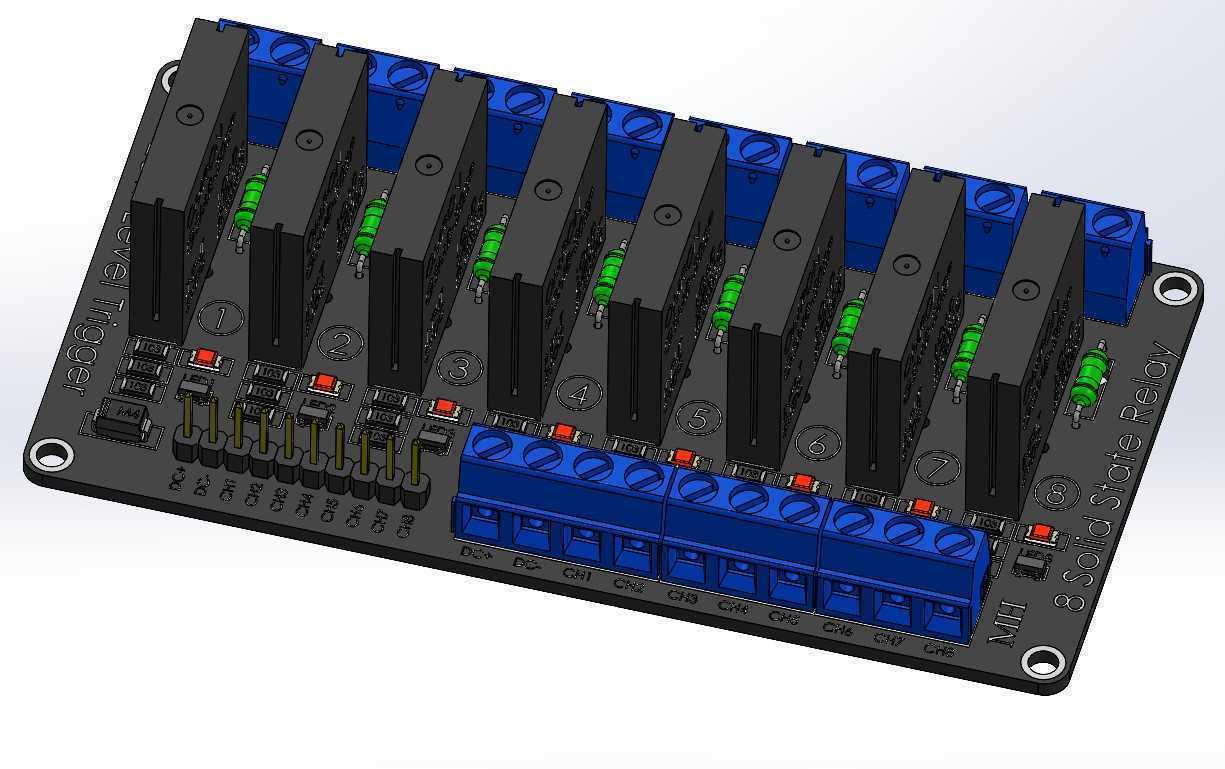

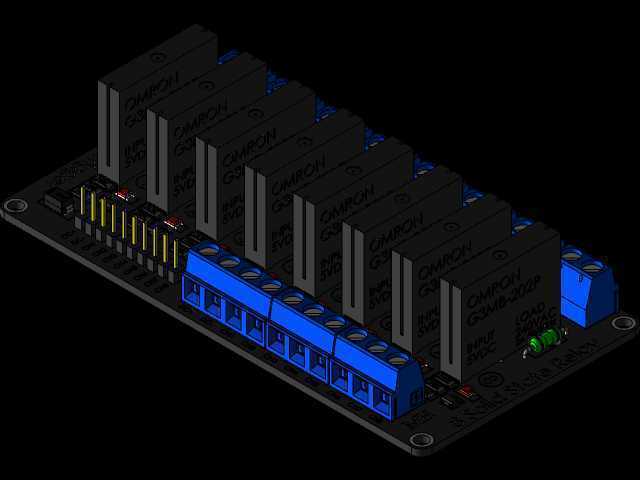

　　从建模细节来看，模型还原了板上所有元件的实际外形，包括继电器本体的塑壳卡扣、接线端子的压线螺钉位置、LED灯珠的凸起结构、排针的针脚间距，甚至板上的丝印标识位置都和实物对齐，在做电控柜三维布局、设备整体装配干涉检查时，可以直接导入装配体，模拟真实安装状态，检查接线空间、安装孔位匹配度，避免实际加工安装时出现孔位错位、空间不足的问题。
