贴片式负压真空检测传感器结构设计

　　做气路相关设备设计的工程师，多半都碰过真空回路压力检测的选型痛点——尤其是贴装类、小型桌面自动化设备里，留给检测元件的安装空间往往抠到毫米级，传统螺纹安装的真空传感器体积大、需要预留走管空间，根本塞不进紧凑的阀岛或者贴装头模组里，这款贴片式负压真空传感器的结构设计，刚好瞄准了这类紧凑安装场景的需求。

　　从实际应用场景来看，这类传感器主要用在小型贴片机的吸嘴真空回路上，用来实时检测吸嘴是否成功拾取元器件，避免漏贴、抛料的问题；也可以集成在小型真空吸盘模组里，检测吸盘是否可靠吸附工件，在桌面型 pick-and-place 设备、小型半导体分选设备、便携式真空检测手持设备里都有广泛应用。和传统带外螺纹气嘴的传感器不同，这款传感器采用顶部直插式气嘴结构，气路接入方向垂直于PCB安装面，不需要侧向预留气管弯折空间，对于多层堆叠的紧凑模组来说，能大幅压缩气路部分的横向占用尺寸。

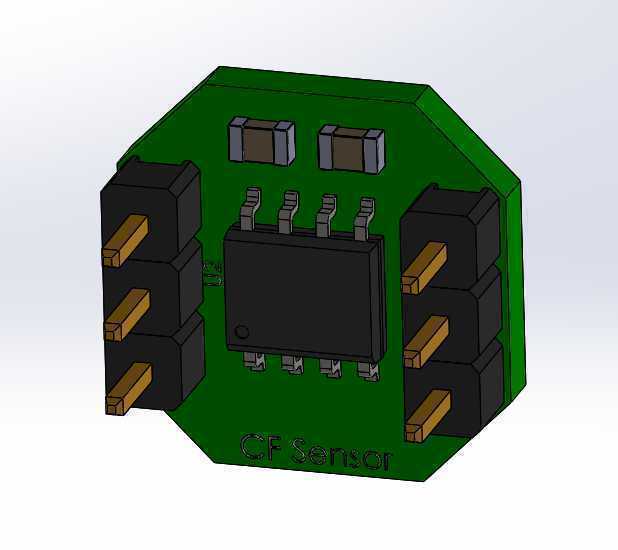

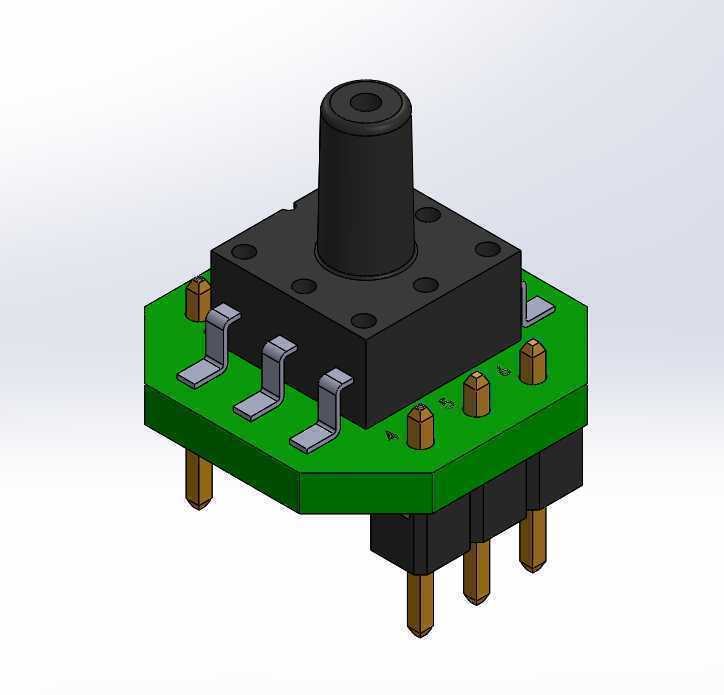

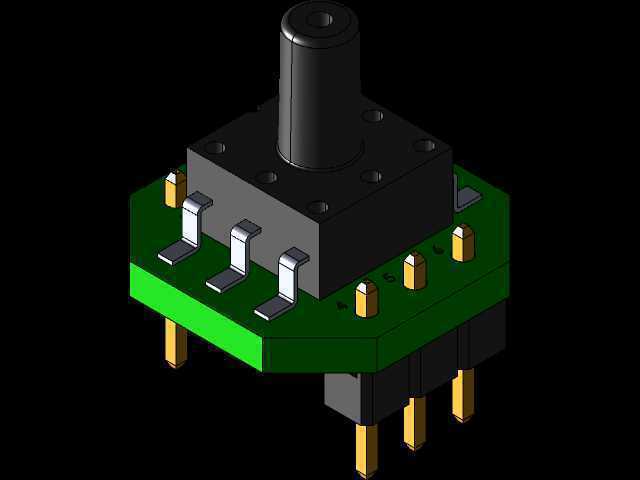

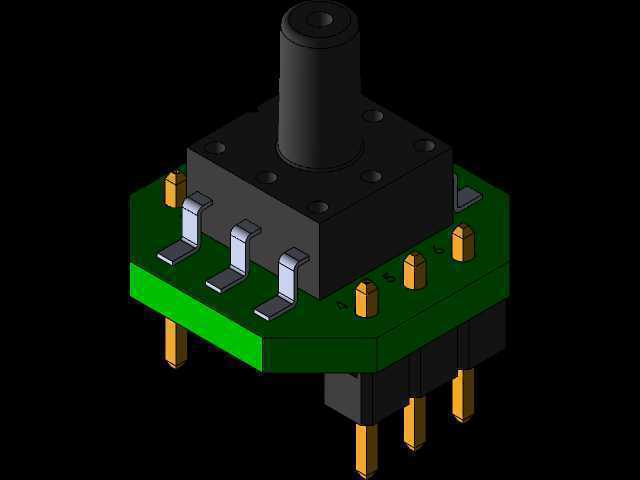

　　结构设计上，这款传感器采用上下分层的堆叠架构，上层是黑色的传感核心本体，顶部的圆柱形气嘴做了倒角导向，方便和硅胶气管快速插接，气嘴内径匹配常用的2mm外径微型气管，插拔时不需要额外的快插接头，直接套入即可保证气密性，适合小流量的真空检测回路。传感本体的方形基座上预留了四个定位凹点，和下层绿色PCB基板上的四个棕色定位柱一一对应，组装时可以快速对位，避免焊接或者粘接时出现偏移，保证气嘴的垂直度，减少气管插接后的侧向应力。PCB基板采用行业通用的6脚贴片封装，引脚采用弯脚贴片设计，焊接时可以直接过回流焊，不需要手工补焊，适合批量SMT贴片生产，引脚的间距和排布兼容通用的SOP-6封装焊盘，工程师在画PCB的时候不需要额外做定制封装，能直接调用标准封装库，减少画板的出错概率。PCB下方伸出的四个直插式定位引脚，既可以在焊接时起到辅助固定的作用，避免过炉时元件移位，也可以作为额外的结构固定点，在震动较大的设备上，可以在这四个引脚上加焊固定点，提升元件的抗震动性能，避免设备长期运行后出现引脚脱焊、气路漏气的问题。

　　安装边界方面，这款传感器的PCB基板外形为正方形，边长控制在10mm级别，整体高度从PCB底面到气嘴顶端不超过15mm，安装时只需要在PCB上预留对应焊盘，不需要在PCB上开避让孔，气嘴上方只需要预留10mm左右的气管插拔空间即可，相比传统M5螺纹接口的真空传感器，安装占用的PCB面积减少了60%以上，整体高度降低了近一半。设计时特意将传感核心的重量集中在PCB中心位置，贴片焊接后重心落在焊盘中心区域，设备运行时的震动不会在引脚上产生过大的扭矩，长期使用的可靠性更高。气路部分的密封设计采用本体一体式成型结构，没有额外的密封圈拼接缝，在-40kPa到0的常规负压检测区间内，不会出现微漏的问题，检测响应时间在毫秒级，完全能满足贴片机吸嘴高速取料时的实时检测需求，不会因为响应滞后导致漏检。

　　在做三维建模的时候，这款模型还原了所有的结构细节，包括引脚的弯折角度、定位柱的凸台高度、气嘴的倒角尺寸，工程师在做设备整体装配干涉检查的时候，可以直接导入模型验证安装空间，不需要再自行测绘建模，能大幅缩短设计阶段的选型验证时间。尤其是做小型贴装头、微型真空模组设计的时候，可以直接把这个模型装配到模组里，检查气管走向是否和周边结构干涉，焊盘位置是否和周边元件冲突，提前规避组装时才发现的空间不足问题。和市面上同类型的传感器相比，这款结构的设计更兼顾批量生产的工艺性，所有的塑料件都采用注塑成型工艺，没有复杂的倒扣结构，开模成本低，PCB采用标准FR-4板材，引脚采用标准铜材镀锡，整体物料成本控制得很低，适合大批量设备配套使用。在实际选型替换的时候，只要是采用6脚贴片封装、顶部进气的负压传感器，基本都可以和这个模型的安装尺寸兼容，工程师在做通用化设计的时候，可以把这个模型作为标准元件库的一部分，后续不同项目里用到同类传感器的时候直接调用，不需要重复建模。
