诺瓦FIMA小型压力变送检测元件结构

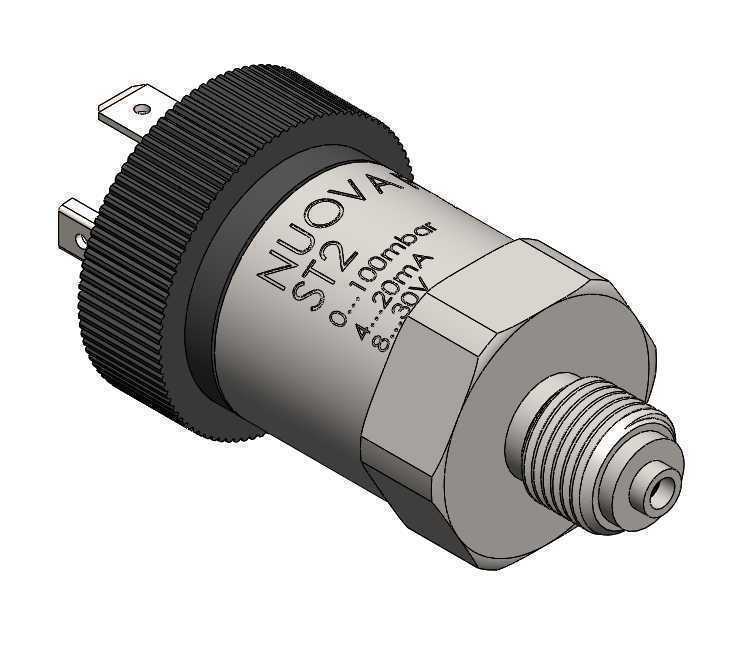

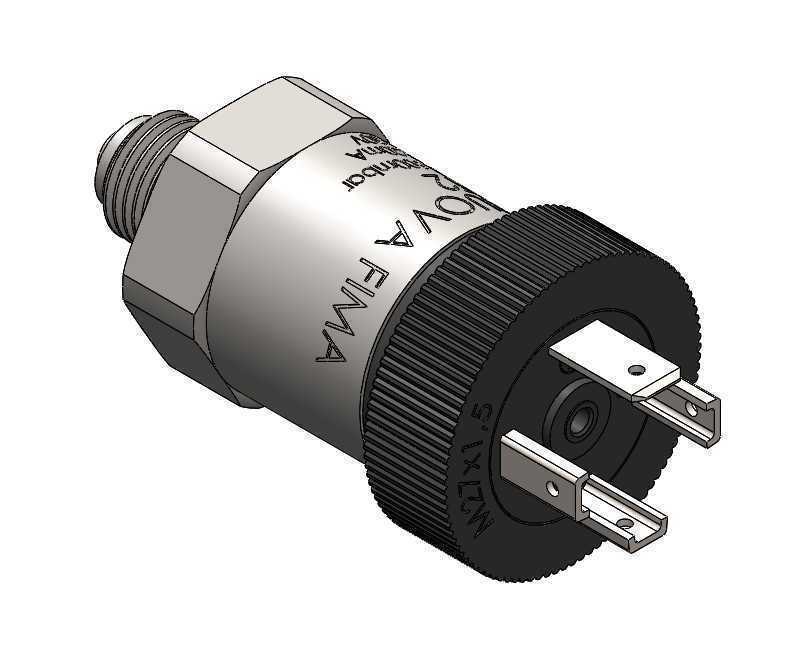

　　在气动液压控制回路、小型工业流体管路、食品加工流体输送、中小型制冷机组的压力监测点位上，这类紧凑型压力变送元件的出镜率一直不低，不同于大体积的工业级压力变送设备，这款NUOVA FIMA的ST2系列元件主打小空间点位的压力信号采集，不需要额外预留大尺寸安装空间，就能把管路内的流体压力转换成标准电信号传输给后端的PLC或者数显仪表。从实际安装场景来看，这类元件常被用在空间局促的阀岛集成块、小型空压机的出气端、咖啡机的锅炉压力监测点位、小型液压站的分支油路上，尤其是在设备内部布管密集、没有多余空间安装大尺寸变送装置的场景里，这种短圆柱式的结构优势非常明显，不需要额外加装安装支架，直接通过端部的外螺纹拧入预设的管路取压口就能完成固定，插片式的电气接线端也不需要复杂的接线操作，对应规格的接插件直接插合就能完成电气连接，现场装配的效率比传统引线式的变送元件高不少。从结构设计的逻辑来看，这款元件把压力感应芯体、信号调理电路全部集成在金属外壳内部，外壳中段做了六角拧动面，刚好适配普通开口扳手的咬合尺寸，现场安装的时候不需要定制专用工装，用常规的活扳手或者开口扳手就能完成拧紧操作，不会因为外壳全是圆柱面导致拧动时打滑。尾部的滚花塑料旋盖一方面是做内部电路的防护，隔绝现场的粉尘、水汽侵入元件内部，另一方面滚花的纹理也方便徒手调整接线端的朝向，在插线空间不足的时候，可以不用扳手，徒手轻微转动尾部调整插片的角度，方便接插件对位。端部的取压螺纹做了标准的外螺纹规格，

　　螺纹末端的密封面可以适配紫铜垫片或者O型圈做端面密封，不需要在螺纹上缠绕过多生料带，避免密封碎屑掉入管路污染介质，这种密封结构也能保证在额定压力范围内不会出现介质渗漏的问题，哪怕是在有轻微振动的设备上，只要拧紧力矩符合要求，长期运行也不会出现松动漏液的情况。从安装边界尺寸来看，这款元件整体长度控制在极短的范围内，从螺纹端面到尾部插片顶端的总长度不会超过常规打火机的长度，最大外径也比一元硬币的直径小，在做三维布管设计的时候，只需要在取压口外侧预留出一个直径略大于元件外径、长度匹配元件总长的圆柱空间，就能保证元件顺利安装，不会和周边的管路、阀件、设备钣金外壳产生干涉。接线端的两个扁形插片平行布置，插片的间距符合小型工业接插件的通用标准，

　　选型配套接插件的时候不需要单独定制，采购通用的6.3mm规格插簧就能匹配，接线完成后插片外侧的塑料护圈可以挡住接插件的金属部分，避免现场布线时误碰相邻带电部件造成短路。从功能特性上来说，这款元件的测量范围覆盖0到100mbar的低压区间，输出标准的4-20mA电流信号，供电电压适配常规的8到30V直流工业供电，不管是接小型设备的控制板还是接大型工控系统的模拟量采集模块，都能直接匹配，不需要额外加装信号转换模块。在做三维建模的时候，这个模型还原了元件所有的外部安装特征：六角面的对边尺寸、螺纹的规格长度、尾部插片的厚度间距、滚花段的外径长度都和实物一致，在做设备整体装配设计的时候，可以直接把这个模型调入装配体，用来校验安装空间是否足够，

　　检查接插件插合之后会不会和周边部件产生干涉，也能用来导出安装开孔的位置尺寸，给生产加工环节提供准确的取压口定位参考。不同于很多只做了简化外形的示意模型，这个模型把外壳上的标识刻印、滚花的纹理细节、螺纹的牙型都做了还原，在做设备渲染展示的时候，也能直接用来呈现真实的装配效果，不需要再额外做外观贴图处理。在实际选型替换的时候，只要是安装螺纹规格一致、压力测量范围匹配、输出信号相同的场景，都可以参考这个模型的尺寸做兼容性校验，不用等实物采购回来再核对安装空间，能大幅缩短设备设计改型的周期，避免因为元件尺寸不匹配导致的现场安装返工问题。尤其是在做小型流体设备的紧凑化设计时，这类小尺寸传感元件的空间校验非常重要，很多时候设计阶段没注意元件的长度，等实物装配的时候才发现元件尾部顶到了设备的外壳或者相邻的管路，不得不重新调整管路走向或者修改钣金开孔，有了准确的三维模型就能在设计阶段提前规避这类问题，减少后期改模、改管路的成本。
