25升容积立式捏合混合设备结构设计

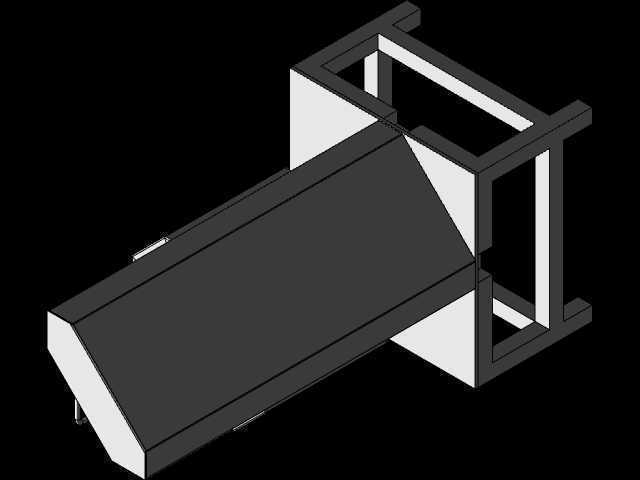

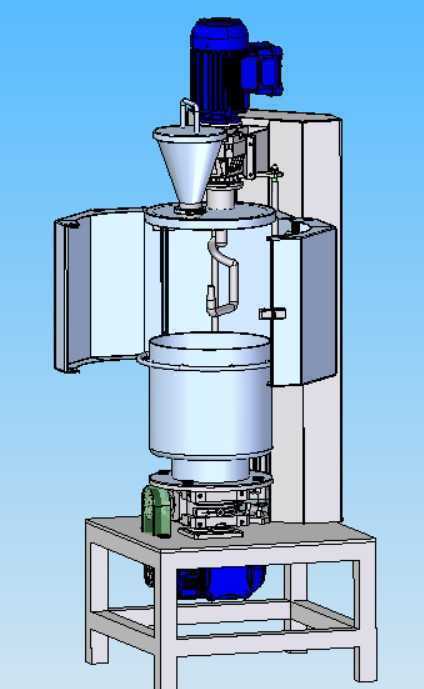

　　在高粘度物料混配、膏状物料均质分散的生产场景中，25升规格的立式捏合设备是中小批量试产、配方研发环节的核心处理装备，常见于硅橡胶基料制备、密封胶混炼、碳素浆料捏合、食品膏体加工等工况，这类工况对物料的剪切分散均匀度、无死角混炼范围、设备拆装清洁便捷性都有明确的工程要求。该设备采用上下双驱动的立式布局结构，顶部驱动单元连接进料斗下方的搅拌主轴，主轴上配置Z型捏合桨叶，桨叶与桶体内壁的间隙控制在3-5mm区间，既避免桨叶刮蹭桶壁造成金属碎屑污染，又能保证贴壁物料被持续带入混炼区域，不会出现边缘物料长期滞留无法参与混合的问题。底部独立驱动单元连接桶体底部的承托转盘，作业时桶体可随转盘低速转动，配合上部桨叶的定速转动形成差速混炼效果，

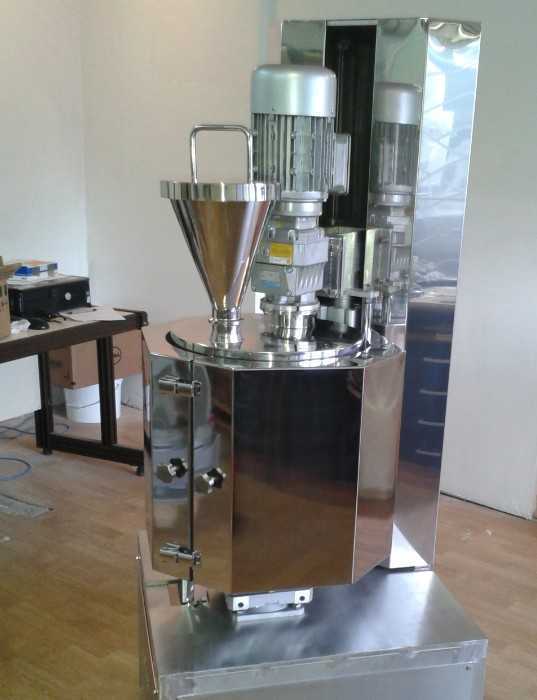

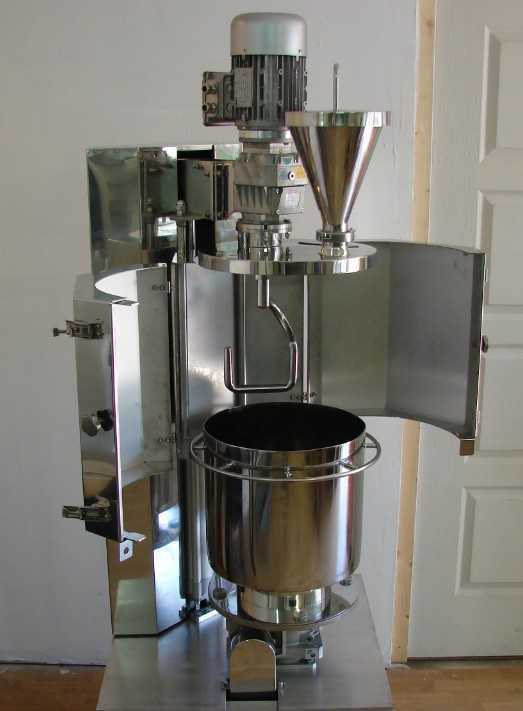

　　相比传统单轴捏合设备，这种差速结构能将高粘物料的混炼周期缩短30%左右，同时减少物料内部的混合死区。设备的进料段采用锥形漏斗结构，进料口口径适配常规人工投料与管道输送两种进料方式，漏斗与上部腔体的连接位置设置快拆式密封结构，在粉体物料投料时可减少粉尘外溢，针对易挥发溶剂参与的混炼工况，该密封结构可升级为气密封形式，满足防爆车间的使用要求。桶体侧面配置对开式防护检修门，门体与桶壁的贴合面嵌入硅橡胶密封胶条，关闭后通过侧边的快压锁扣实现压紧密封，需要清理桶内残留物料、更换桨叶或者检查内部磨损情况时，无需拆解上部驱动单元，直接打开侧门即可操作，大幅降低设备日常维护的工作量。设备的支撑框架采用方管焊接成型的台式结构，

　　框架台面预留了桶体驱动单元的安装定位孔，底部设置可调式支撑脚，可根据车间地面的平整度调整设备水平度，避免设备运行时因重心偏移产生异常振动。上部驱动电机与下部驱动电机均采用法兰直装的安装形式，减少链传动、带传动带来的传动间隙与功率损耗，电机与主轴的连接位置配置扭矩限制器，当桶内物料粘度过高超过设备额定负载时，扭矩限制器会自动打滑触发停机信号，避免电机过载烧毁或者桨叶轴变形断裂。从安装边界来看，该设备的主体占地尺寸控制在1200mm*1000mm区间，设备总高度约2100mm，安装时需要在设备周边预留至少600mm的操作维护空间，侧门开启方向不能有固定管线或者其他设备遮挡，顶部进料口位置需要预留至少300mm的投料操作空间，

　　底部框架下方需要预留电缆与冷却管路的铺设空间，若配置夹套加热或者冷却结构，还需要在设备侧方预留导热油或者冷却水的管路接口安装位置。在结构设计过程中，所有与物料接触的部件均采用圆弧过渡设计，不存在直角缝隙或者凹陷结构，避免物料残留堆积造成批次交叉污染，桨叶与主轴的连接位置采用无外露螺丝的抱箍式固定结构，既保证连接强度满足高扭矩传动要求，又能减少螺丝缝隙的物料残留。设备的电控元件全部集成在侧后方的立式安装柜内，柜体与主机架采用螺栓固定，布线全部走机架内部的穿线腔，避免外露线缆被物料污染或者被操作人员剐蹭损坏。针对不同物料的混炼温度要求，桶体可设计为双层夹套结构，夹套内可通入导热油或者冷却水，实现混炼过程的温度控制，夹套的进出口位置设置在桶体侧下方，不会影响侧门的正常开启与关闭。这类25升规格的捏合设备，既可以作为独立的生产单元完成小批量产品的全流程混合作业，也可以作为大型连续生产线的前端配料混炼单元，搭配自动上料机、出料泵实现连续化生产，其结构紧凑、维护便捷、混炼效果稳定的特点，能够适配多品种小批量的柔性生产需求，在精细化工、新材料研发、食品加工等领域的应用十分广泛。
