V型四缸动力单元完整装配结构

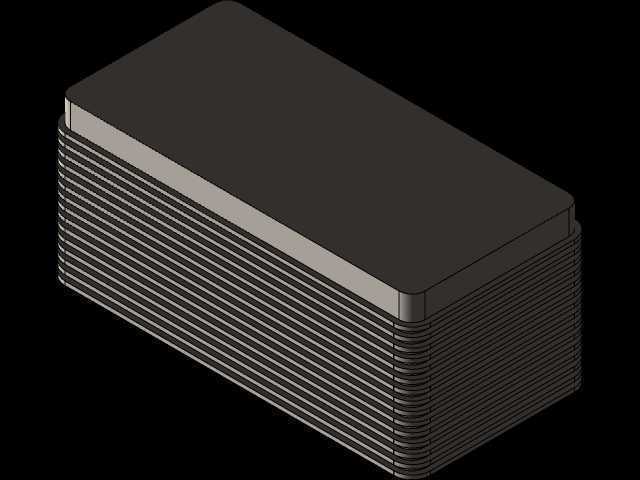

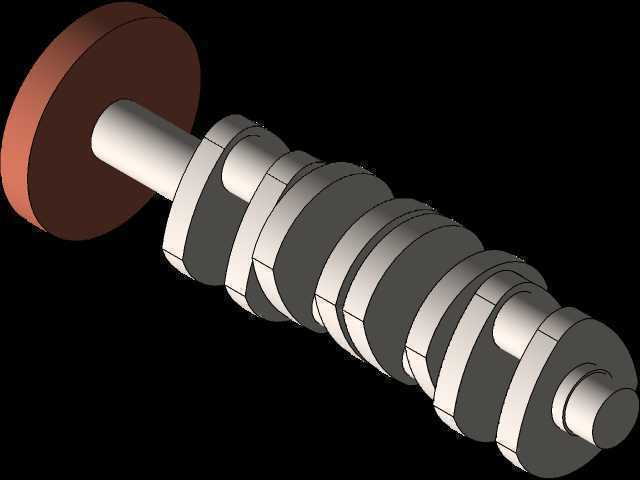

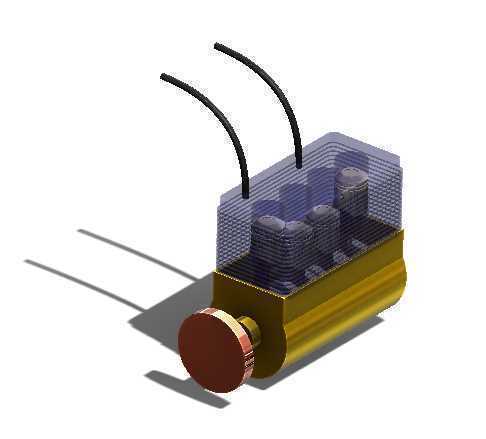

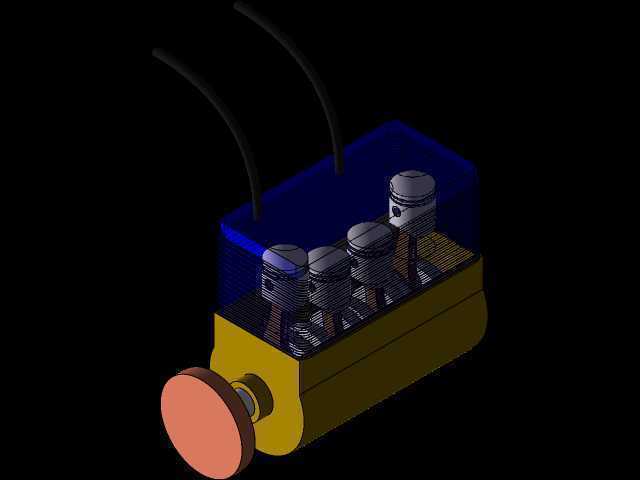

　　该装配结构对应小型动力输出场景的核心做功单元，常见于轻型代步载具、小型通用动力机组、便携作业设备的动力端配套，可直接为配套负载提供旋转扭矩输出，适配需要紧凑动力布局的安装场景。从结构布局来看，采用V型四缸的排布逻辑，两列气缸呈夹角分布，相比直列排布能大幅缩短整机轴向长度，降低动力单元在设备舱内的纵向安装空间占用，同时V型布局的做功间隔更均匀，运转时的整机振动幅度更小，能减少配套设备的减震结构设计压力。缸体部分采用半透明示意的上曲轴箱结构，可直观看到内部曲轴连杆机构的排布逻辑，四个活塞分别对应两列气缸的安装位，连杆将活塞的往复直线运动转化为曲轴的旋转运动，输出端的带轮结构可直接连接皮带传动机构，将动力传递至后续负载端，

　　两根外置的管路对应进气或线束排布通道，沿缸体上部轮廓走线，避免与周边运动部件产生干涉。设计过程中优先考虑了装配工艺性，缸体与下部油底壳采用分界面连接结构，紧固件沿结合面周向均匀排布，保证密封压力均匀，避免运转过程中出现润滑油渗漏问题；活塞与缸壁的配合间隙按照常规往复式动力单元的公差要求设定，兼顾热膨胀余量与运动密封性，减少做功过程中的气体泄漏损失。安装边界方面，整机的重心落在V型夹角的中心线上，安装固定点位可设置在缸体下部两侧的加强筋位置，配套的安装支架可直接与设备主体框架连接，不需要额外增加配重结构来平衡偏载；输出端的轴伸长度预留了带轮、联轴器的安装空间，键槽结构可保证扭矩传递的可靠性，避免大负载输出时出现连接打滑问题。

　　从功能特性来看，该结构可实现四冲程往复式做功循环，进气、压缩、做功、排气四个行程在四个气缸内交替进行，能保证动力输出的连续性，相比单缸、双缸结构，同排量下的扭矩输出更平顺，高转速工况下的运转稳定性更优，适合对动力输出平顺性有一定要求的配套场景。结构设计时同步考虑了维护便利性，上部的气门室罩盖采用可拆卸结构，日常维护时可直接打开调整气门间隙，不需要拆解整个缸体总成；油底壳底部预留了放油螺塞的安装位，更换润滑油时可直接从底部排空旧油，维护操作的可达性较好。在配套适配层面，该动力单元的外部接口尺寸可根据不同配套设备的需求调整，输出端的连接结构可更换为链轮、法兰等不同形式，适配皮带传动、链传动、直连传动等多种动力传递方式，进气、

　　排气接口的位置也可根据设备舱的布局调整走向，避免与周边的散热管路、线束产生空间干涉。整机的外部轮廓没有突兀的外凸结构，所有棱角位置都做了圆弧过渡处理，既减少了安装过程中与周边部件的磕碰风险，也能降低运转过程中的风阻，对于开放式安装的场景，还能减少杂物在结构缝隙处的堆积。
