V型四缸内燃机内部装配结构展示

　　在乘用车动力总成研发、小型工程机械动力匹配、教学实训台架搭建等场景中，V型四缸动力单元的结构合理性直接决定整机运行平顺性与动力输出效率，这套装配结构完整还原了V4内燃机的核心运动副配合关系，可直接用于结构验证、运动仿真校核与教学演示场景。从实际用途来看，这类V型布局的四缸动力单元相比直列四缸结构轴向尺寸更短，更适配横向布置紧凑的动力舱空间，常见于大排量摩托车、小型特种作业车辆、固定式动力机组等场景，能够在有限的安装空间内提供更充足的扭矩输出，同时V型夹角的设计可抵消部分一阶往复惯性力，降低整机运行时的振动幅度，减少配套机架的减震设计成本。从功能特性层面拆解，这套结构完整覆盖了内燃机核心工作组件：

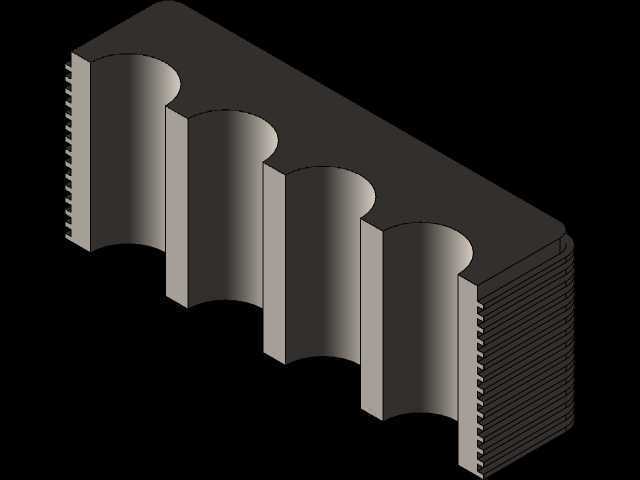

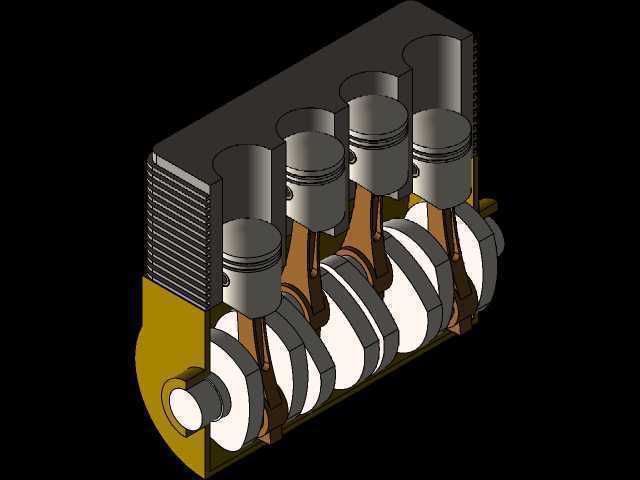

　　成V型夹角排布的四个气缸套内对应设置活塞组件，活塞通过活塞销与连杆铰接，连杆下端连接到共用的曲轴曲柄销上，曲轴通过主轴颈支撑在缸体下端的轴承座上，曲轴一端集成动力输出法兰，可直接连接离合器或负载输入端；缸体外侧集成散热鳍片结构，适配风冷散热场景的热交换需求，无需额外设计复杂水冷管路即可满足中小功率工况的散热要求。设计思路上，这套结构优先保证运动副的干涉校验准确性，建模过程中严格按照实际装配公差预留配合间隙：活塞与气缸壁之间预留热膨胀间隙，连杆大头与曲柄销之间设置轴瓦安装空间，曲轴轴向定位台阶与止推片的配合尺寸完全匹配实际工程设计规范，所有运动组件的运动行程均经过运动仿真校核，曲轴转动时活塞往复运动无卡滞、连杆摆动无干涉，

　　可直接导入仿真软件完成动力学分析，验证不同转速下的惯性力载荷与输出扭矩特性。外形尺寸与安装边界方面，这套V4结构整体宽度相比同排量直列四缸结构缩短约30%，高度方向因V型夹角设计略有增加，安装时需注意缸体下端曲轴输出端的同轴度要求，动力输出法兰的端面跳动需控制在工程允许范围内，避免连接负载后出现偏磨振动；缸体两侧的散热鳍片需预留足够通风空间，若应用在封闭动力舱内需额外导风结构保证散热效率，曲轴两端的支撑轴承座安装孔位需与配套机架的定位孔完全对中，安装螺栓的预紧力需按照缸体材质的许用应力设置，避免缸体受力变形导致曲轴卡滞。从结构细节来看，四个气缸分为两列呈V型排布，夹角设置兼顾了结构紧凑性与配气机构布置空间，

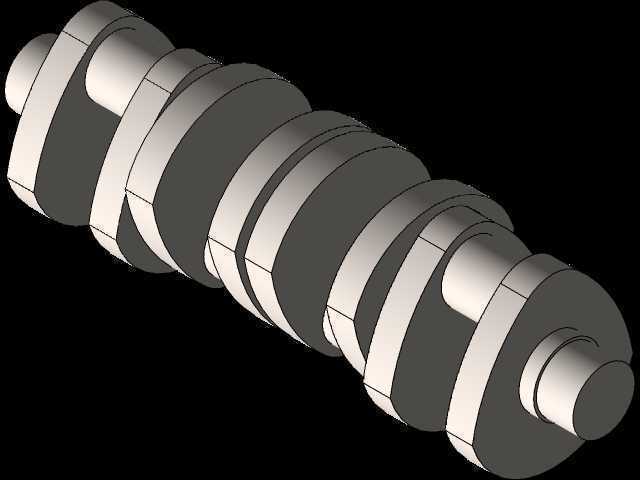

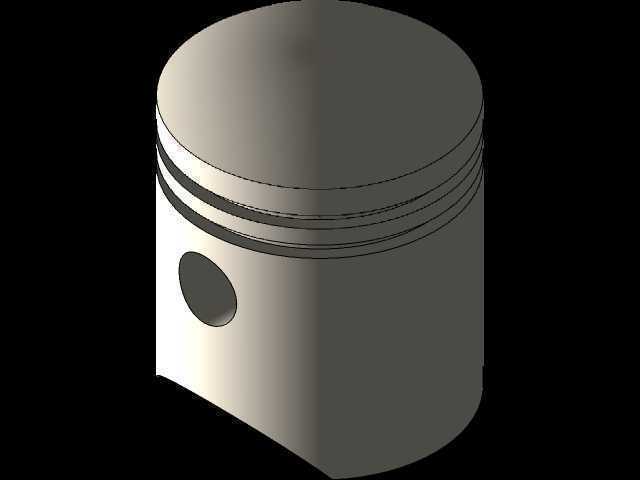

　　每列气缸的进排气道可独立设计，减少进气干涉提升充气效率；曲轴采用整体式锻造结构，四个曲柄销按照做功顺序错开对应角度，保证做功间隔均匀，提升动力输出的平顺性；活塞顶部的燃烧室形状可根据点火方式调整，这套结构中采用平顶活塞设计，适配通用汽油机的压缩比要求，若需适配柴油工况可调整活塞顶部凹坑尺寸改变压缩比。在实际工程应用中，这套装配结构可作为动力总成匹配的基础模型，设计人员可在此基础上叠加配气机构、润滑系统、冷却系统、供油系统等附属组件，快速完成整机方案的迭代设计，也可用于职业院校的机械原理教学，通过拆解装配关系直观展示四冲程内燃机的工作过程，让学员清晰理解活塞往复运动如何转化为曲轴旋转运动的机械原理。建模过程中所有配合关系均采用实际工程中的配合类型：活塞与气缸为同轴间隙配合，连杆与活塞销、连杆与曲柄销为铰接转动配合，曲轴与主轴承座为同轴转动配合，所有固定连接面均设置贴合约束，完全还原实际装配流程，可直接用于生成装配工艺文件，指导一线装配人员完成组件组装。
