分拣中心低位手动垃圾分类输送装置

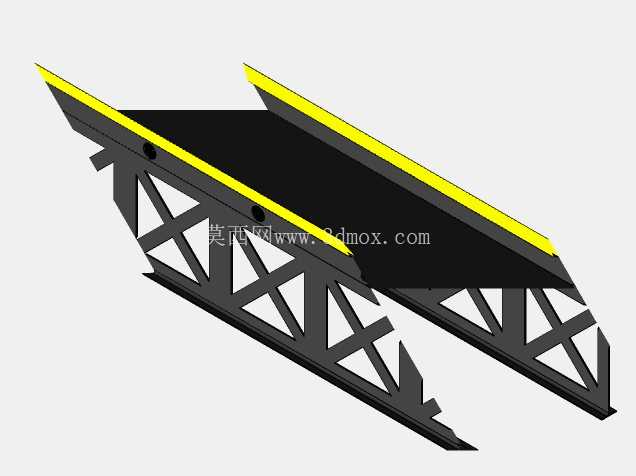

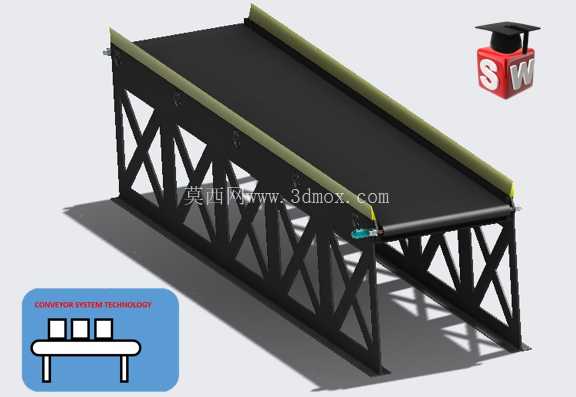

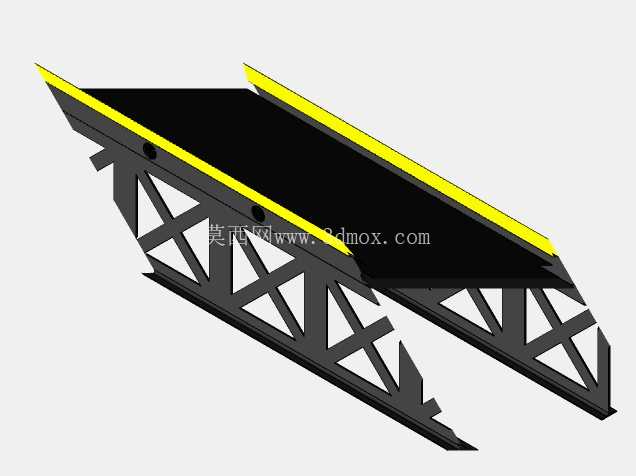

　　在城市固废分拣中心、再生资源回收场站的人工分选工位，这类低位皮带输送设备是衔接上料环节与人工分类作业的核心载体，区别于高速长距离物料转运设备，它的设计逻辑完全围绕人工长时间站立作业的操作便利性展开，没有冗余的自动化检测模块，所有结构设计都服务于降低分拣人员的操作疲劳度、提升分类作业的流畅性。设备整体采用倾斜布置的桁架式机架作为承载主体，机架主体采用交叉腹杆的桁架结构，相比同尺寸的型钢焊接机架，桁架结构在保证整体刚性的前提下能大幅降低自重，减少设备安装时的基础承重要求，同时开放式的桁架结构不会积存散落的垃圾碎屑，日常运维时的清理工作量更小，倾斜布置的输送面可以让物料依靠自重缓慢向作业人员方向滑移，配合较低的皮带运行速度，分拣人员不需要大幅度探身就能够到输送面上的所有物料。

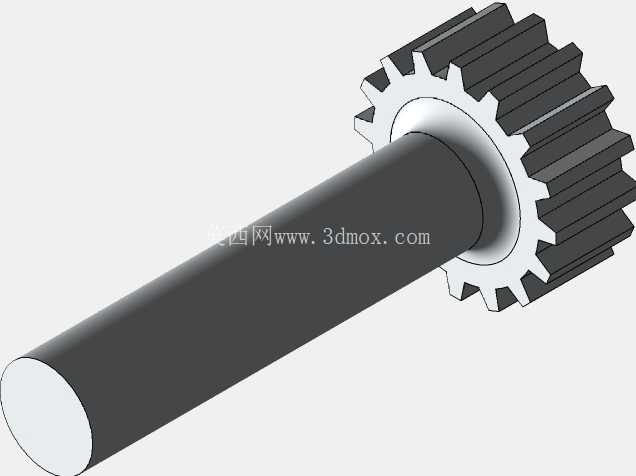

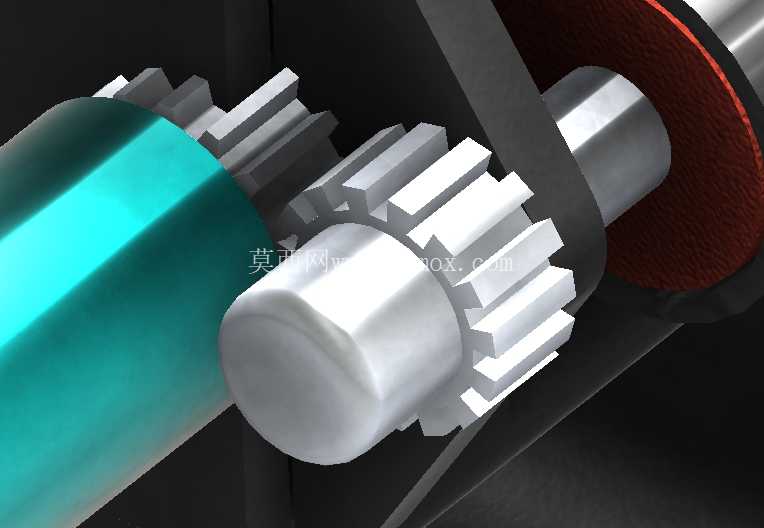

　　皮带两侧设置通长的防溢挡边，挡边高度刚好能避免袋装垃圾、零散硬质废弃物从皮带侧边滑落，又不会遮挡分拣人员取放物料的操作空间，挡边采用耐磨非金属材质制作，长期接触尖锐垃圾碎屑也不会出现过快磨损，更换时只需要拆卸侧边的固定压条就能完成，不需要拆解整个机架结构。设备的核心承载部件电枢采用锻件加工，相比铸件电枢，锻件的抗冲击性能更好，在分拣作业中偶尔出现重物砸落的情况也不会出现轴头断裂的问题，而齿轮、轴类附属部件全部采用铝制加工，一方面降低设备的整体转动惯量，让皮带启停时的冲击更小，另一方面铝制部件的防锈性能更好，在垃圾分拣场景下经常接触潮湿、带腐蚀性的渗滤液，也不会出现严重锈蚀导致的卡滞问题。设备的有效输送面宽度为2m，足够容纳3-4名分选人员同时在单侧工位作业，总长度9.37m的输送段可以预留出足够的物料摊开空间，避免上料后物料堆积过厚导致分拣人员无法快速识别垃圾类别，10mm厚度的输送皮带表面做了防滑纹理处理，即使是表面光滑的塑料瓶、玻璃类废弃物也不会在倾斜输送面上出现下滑打滑的问题，皮带的运行速度设置在较低区间，刚好匹配人工分拣的操作节奏，不会因为速度过快导致漏拣，也不会因为速度过慢影响整体分拣效率。

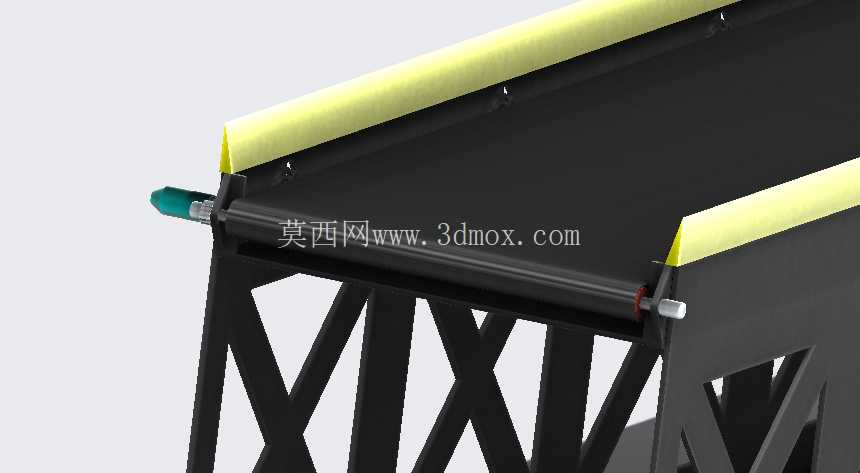

　　安装时只需要将机架底部的四个支撑脚调平，固定在硬化的车间地面上即可，不需要额外做预埋基础，设备的驱动端设置在输送面的低位端，也就是靠近上料的一侧，检修人员不需要走到输送设备下方就能完成驱动部件的日常维护，驱动端的张紧结构采用侧边螺栓调节，调整皮带张紧度时不需要拆卸护罩，单人就能完成操作。设备的操作平台高度设置在人体工程学适配的区间，分拣人员站立时手臂自然下垂就能接触到皮带表面的物料，长时间作业也不会因为频繁抬臂产生肌肉劳损，机架的侧面没有突出的尖锐棱角，所有连接螺栓都做了沉头处理，避免作业人员走动时被剐蹭。

　　在实际应用场景中，这类输送设备通常布置在垃圾分选车间的初分工位，前端对接垃圾上料斗或者粗破碎设备的出料端，后端对接不同类别垃圾的收集料斗，分拣人员站在输送设备的单侧，将经过初步破碎、摊开的混合垃圾按照可回收物、厨余垃圾、有害垃圾、其他垃圾的分类要求分别拣出，投放到对应的收集容器内，相比传统的地面平铺分拣方式，这种连续输送的作业模式能让分拣流程保持连续，不需要人工反复翻堆物料，整体分拣效率能提升40%以上，同时低位布置的结构也避免了物料从高处掉落产生的扬尘问题，改善分拣工位的作业环境。设计过程中特意规避了复杂的电控结构，整个设备只保留最基础的启停控制，没有设置多余的调速、检测功能，一方面是因为垃圾分拣场景下作业环境恶劣，复杂的电子元件容易因为进灰、受潮出现故障，另一方面简单的结构也能降低一线运维人员的维护门槛，不需要专业的电控技术人员就能完成日常故障排查，设备的所有易损件都采用通用标准件，皮带、轴承、齿轮都可以在常规五金市场采购到，不需要定制特殊配件，减少设备停机待修的时间。
