六自由度主轴并联实验数控设备

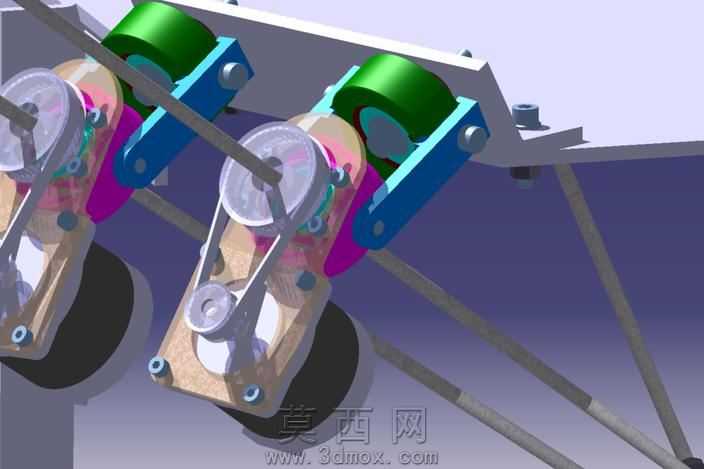

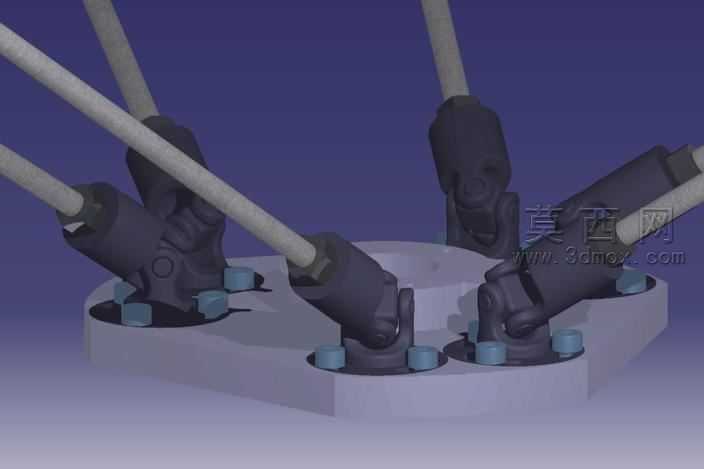

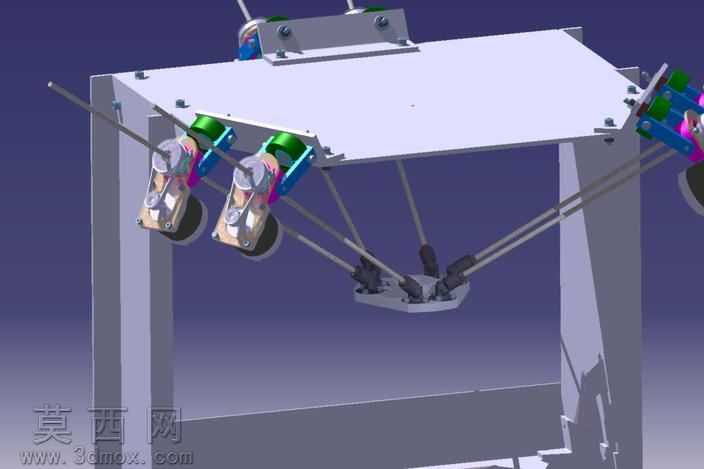

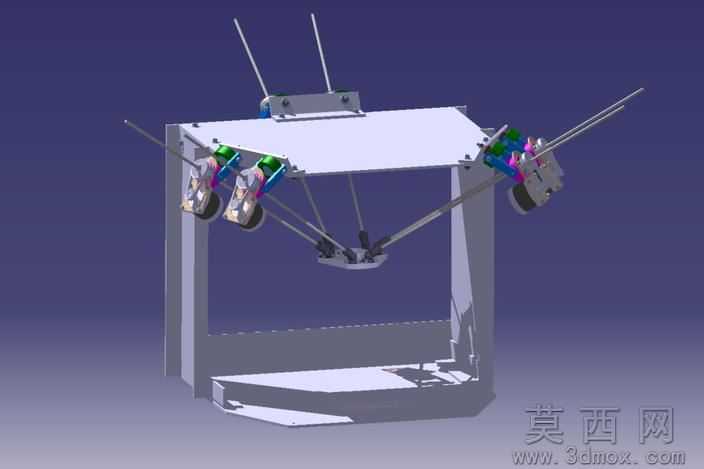

本作品为六自由度主轴头六足数控实验装置的三维建模成果，整体采用并联运动架构设计，建模阶段依托三维参数化设计软件完成全零件的特征构建，先从底部基座的框架结构入手，绘制出两侧立式支撑臂与底部承托平台的实体特征，对支撑臂的安装孔位、加强筋结构均做了精准的参数化约束，保证各装配基准的同轴度与位置公差符合设计要求。中部的六组并联支链是建模的核心部分，每一组支链都包含驱动关节、连杆、末端铰接座三个核心模块，驱动关节处的彩色部件做了分色材质区分，分别赋予不同的金属与工程塑料材质属性，渲染阶段采用哑光金属材质模拟连杆的铝合金质感，用高饱和度的工程塑料材质表现驱动模块的外壳，基座与顶部固定平台则采用磨砂金属材质，搭配深紫色渐变背景突出设备的结构层次。设计思路上采用并联机构的高刚性、高动态响应特性，将加工主轴设置在六组支链共同铰接的末端动平台上，通过六组支链的协同伸缩运动，可实现末端主轴在空间内六个自由度的位姿调整，相比传统串联式数控机床，该结构在小行程高精度加工场景下具备更高的结构刚度与运动精度，适合作为实验教学与特殊曲面加工的验证平台。建模过程中对所有运动副的铰接位置都做了间隙仿真预留，各零件的装配约束完全按照实际机械装配逻辑设置，既保证了模型的可装配性，也为后续的运动仿真、干涉检查提供了准确的模型基础，渲染输出时调整了光照角度，让支链的空间结构关系清晰呈现，直观展现出六足并联数控设备的布局特点与结构优势。
