机床加工用可调节尾座三维结构设计

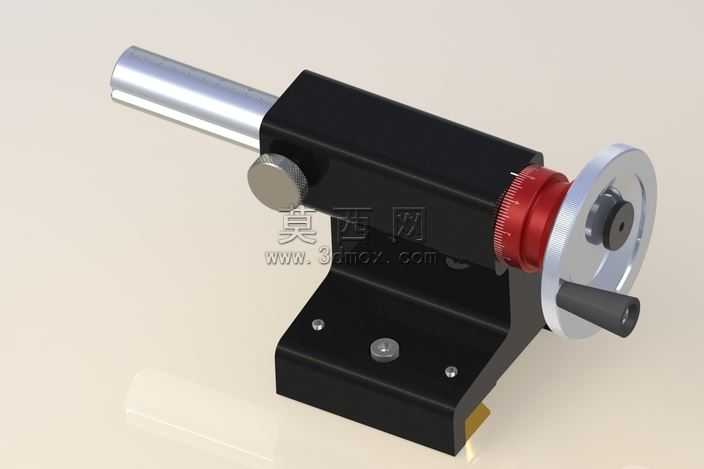

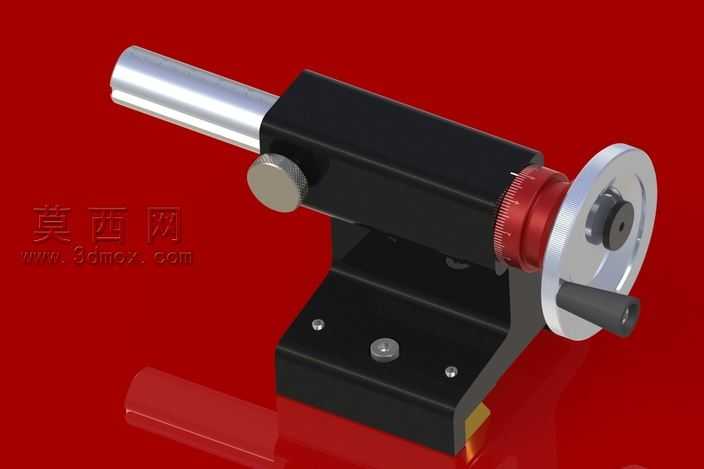

本作品为机床配套使用的手动尾座三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工装配的公差规范，所有零件均按照实际加工工艺要求绘制，可直接导出工程图用于生产制造。模型整体结构分为底座、主体壳体、伸缩顶轴、手轮调节机构、锁紧机构五个核心部分，各部件之间的装配关系完全还原真实尾座的运动逻辑，手轮转动可带动内部丝杆驱动顶轴实现轴向伸缩，侧边锁紧旋钮可在顶轴调整到位后完成锁止固定，避免加工过程中出现轴向窜动。渲染阶段采用Keyshot完成材质与光影调试，主体壳体采用哑光黑色喷塑金属材质，还原铸铁件表面的磨砂质感；伸缩顶轴采用抛光镀铬材质，模拟高硬度淬火轴的光亮金属表面；手轮部分采用银色铝合金搭配红色刻度环、黑色防滑摇柄，刻度环表面的细密刻度纹理均通过贴图精准还原，底座上的固定螺栓、定位销等标准件均采用真实五金件的材质参数，整体光影采用柔和的工作室打光方案，既清晰展现各部件的结构轮廓，又避免过度反光掩盖细节。设计过程中重点考量了尾座的实际使用场景，针对轴类工件加工时的支撑需求，优化了顶轴的伸缩行程与锁紧结构的受力角度，底座预留的安装槽可适配不同型号机床的工作台安装尺寸，整体结构紧凑，操作逻辑符合一线操作人员的使用习惯，没有冗余的装饰结构，所有造型均服务于功能需求。模型内部的丝杆传动、螺母配合等细节均完整建模，未做简化处理，可用于运动仿真演示，也可作为机床改造、工装设计的参考素材，各零件可单独编辑修改，方便使用者根据自身需求调整尺寸参数。
