布伦博液压制动泵结构三维设计

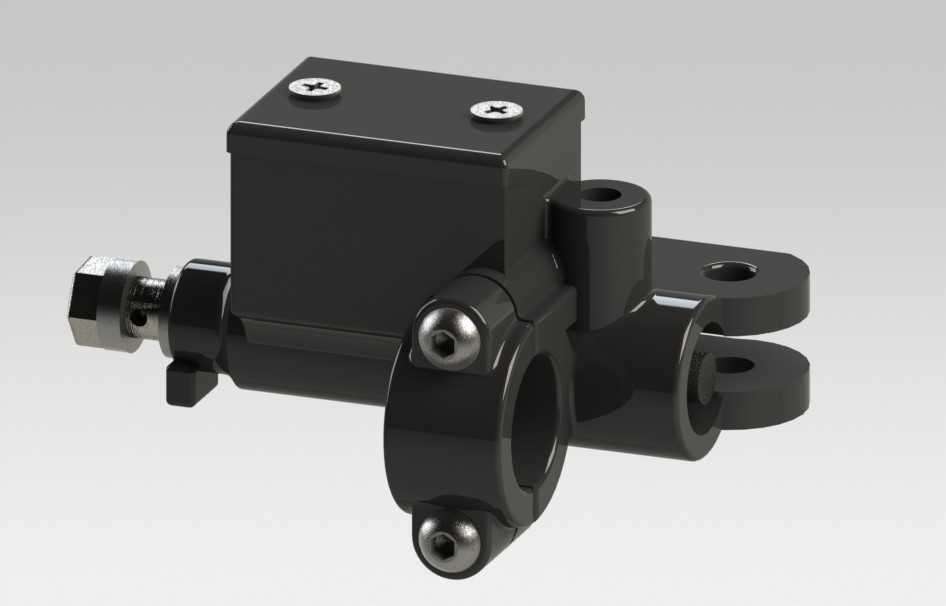

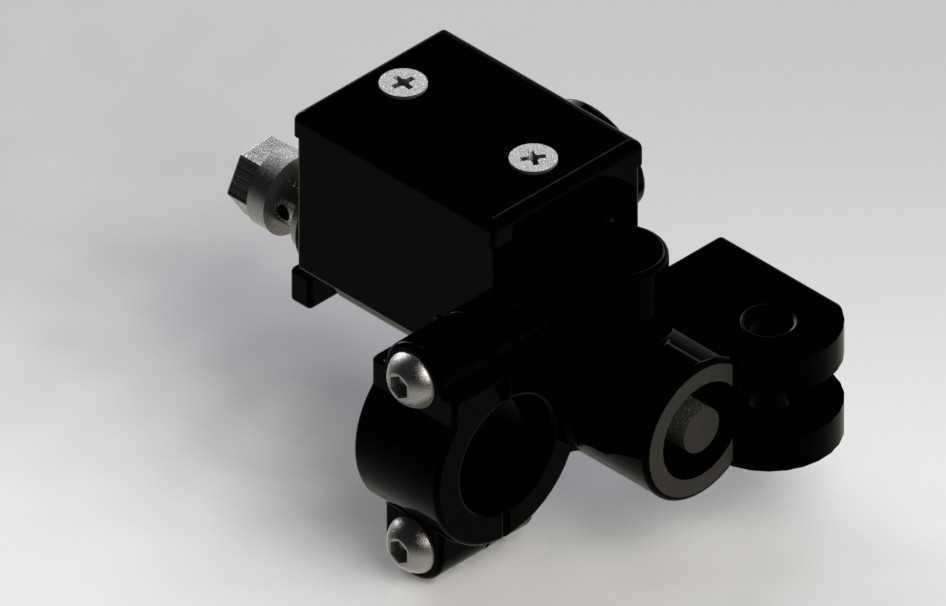

　　避免长期使用后密封件出现偏磨导致的泄压问题。主活塞的端部设计了带定位卡槽的推杆连接结构，能够适配不同杠杆比的操作机构，不管是跨骑式摩托车的手把安装位，还是小型工程车辆的脚踏安装位，都可以通过更换连接头实现适配，不需要改动泵体本身的主体结构。泵体侧面的夹装式安装座是这个结构的一大设计特点，抱箍式的安装结构不需要在安装管梁上焊接额外的固定支架，只需要通过两颗内六角紧固螺钉收紧抱箍的开口，就能把泵体牢牢固定在标准直径的车把或者安装杆上，安装过程不需要复杂的定位工装，现场装配的效率比传统的螺栓穿孔固定结构提升不少，同时抱箍内侧设计了细微的防滑纹路，即使在车辆长期振动的工况下，也不会出现泵体绕安装杆转动移位的问题。在两轮机动车、小型全地形车以及轻型工程机械的行车制动回路里，这类上置阀组式液压制动泵是核心的压力建立部件，它的核心作用是把驾驶者施加在操作手柄或者踏板上的机械推力，通过内部活塞与密封组件的运动，转化为制动回路内的液压压力，将压力传递到轮边的制动卡钳，推动摩擦片贴合制动盘实现减速或者驻车。不同于常规的直列单腔制动主缸，这款布伦博结构的制动泵把压力控制阀、补油孔道以及安装基座做了集成化布局，在有限的安装空间里整合了压力建立、过载溢流、回路保压的多重功能，减少了外接管路的接头数量，也降低了制动回路渗漏的风险点。从结构布局来看，泵体的主腔采用镗削成型的高精度内孔，表面粗糙度控制在适合橡胶密封件往复运动的区间，

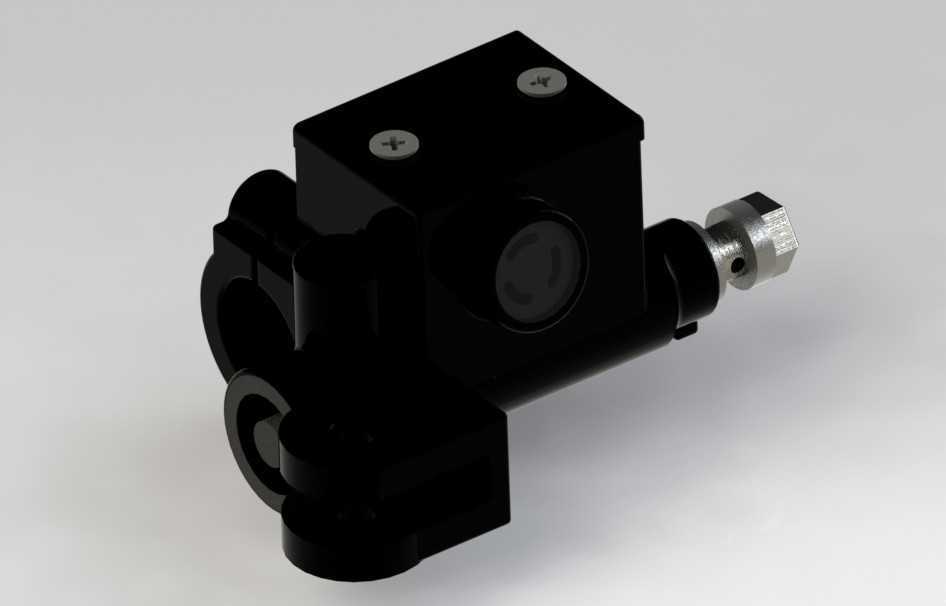

　　上置的方形阀组腔体通过两颗十字槽盘头螺钉固定在泵体主腔上方，腔体内部集成了补油阀与出油阀的安装位，和主腔之间的油道通过精密铸造一体成型，没有额外的工艺堵头，避免了堵头松动导致的进气问题。阀组腔体的侧面预留了标准规格的出油接口，能够直接适配通用的制动硬管或者软管接头，不需要额外的转换接头。在设计这款制动泵的三维结构时，首先要明确的是安装边界的约束：抱箍的内孔直径要匹配常用的22mm、25mm两种车把标准管径，抱箍的开合角度要控制在合理范围，既保证安装时能够顺利卡入安装杆，又能在螺钉拧紧后提供足够的抱紧力；泵体整体的外轮廓不能超出操作手柄的运动包络，避免捏下手柄时出现运动干涉；出油口的朝向要预留15度左右的调整空间，方便不同车型布置制动管路的走向，避免管路出现过小的弯折半径影响油液流动。从功能特性上来说，这款制动泵的活塞回位弹簧刚度经过匹配，既能够保证松开操作机构后活塞快速回位，及时打开补油孔补充制动液，避免制动回路出现拖滞，又不会让驾驶者需要施加过大的操作力，保证制动操作的手感线性。泵体上的两个安装耳位是用来固定制动液储液壶或者外接管路支架的，耳位上的安装孔位置公差控制在±0.1mm以内，保证储液壶安装后密封面完全贴合，不会出现制动液渗漏的问题。在实际的选型应用中，这类制动泵通常适配排量在125cc到400cc之间的两轮机动车，或者整备质量在1吨以内的小型非道路移动机械，它建立的制动压力能够满足双盘制动回路的压力需求，

　　不需要额外加装辅助制动泵。在三维建模的过程中，需要特别注意内部油道的连通关系，主腔、阀组腔、补油孔、出油口之间的相交位置要做圆滑过渡，避免出现应力集中的尖角，同时在建模时要预留密封件的安装槽尺寸，O型圈的沟槽尺寸要符合液压密封的设计标准，压缩量控制在合理区间，既保证密封效果，又不会让密封件长期处于过大的压缩状态出现早期老化。另外，泵体的材质通常采用压铸铝合金，在建模时要考虑压铸工艺的拔模斜度，所有的外壁面都要预留符合压铸要求的拔模角度，壁厚尽量保持均匀，避免压铸过程中出现缩孔、气孔等缺陷，影响泵体的强度和密封性能。安装抱箍的位置要做局部的加厚处理，因为拧紧螺钉时抱箍会承受较大的夹紧力，加厚处理可以避免长期受力后出现塑性变形，

　　导致抱紧力下降。在实际的台架测试中，这类结构的制动泵需要经过数万次的往复打压测试，保证密封件不会出现磨损泄压，泵体不会出现裂纹，所以在结构设计时，所有的应力集中位置，比如油道的转弯处、安装螺钉的孔位周边，都要做圆角过渡处理，分散应力。和传统的分体式制动主缸相比，这种集成化的结构重量更轻，整体重量比同规格的分体结构降低了大概20%，对于对重量敏感的两轮车辆来说，能够有效降低手把位置的簧下质量，提升操控的灵活性。同时，集成化的结构减少了零部件的数量，总装时的零件数量比分体结构少了三分之一，能够有效降低装配的复杂度，减少生产线上的装配工时，也降低了因为零件装配不到位导致的故障概率。在日常的维护场景中，这款制动泵的密封组件都设计成了可更换的结构，当长期使用出现密封件老化泄压的问题时，不需要更换整个泵体，只需要拆下端部的推杆卡簧，取出活塞组件更换对应的密封胶圈就可以完成维修，降低了后期的使用成本。泵体表面采用黑色阳极氧化或者喷塑处理，既能够提升铝合金表面的耐腐蚀性能，应对雨天或者泥泞路况下的泥水侵蚀，又能和车辆的整体外观风格匹配，满足外观设计的需求。
