农业谷物深层干燥工业塔设备结构

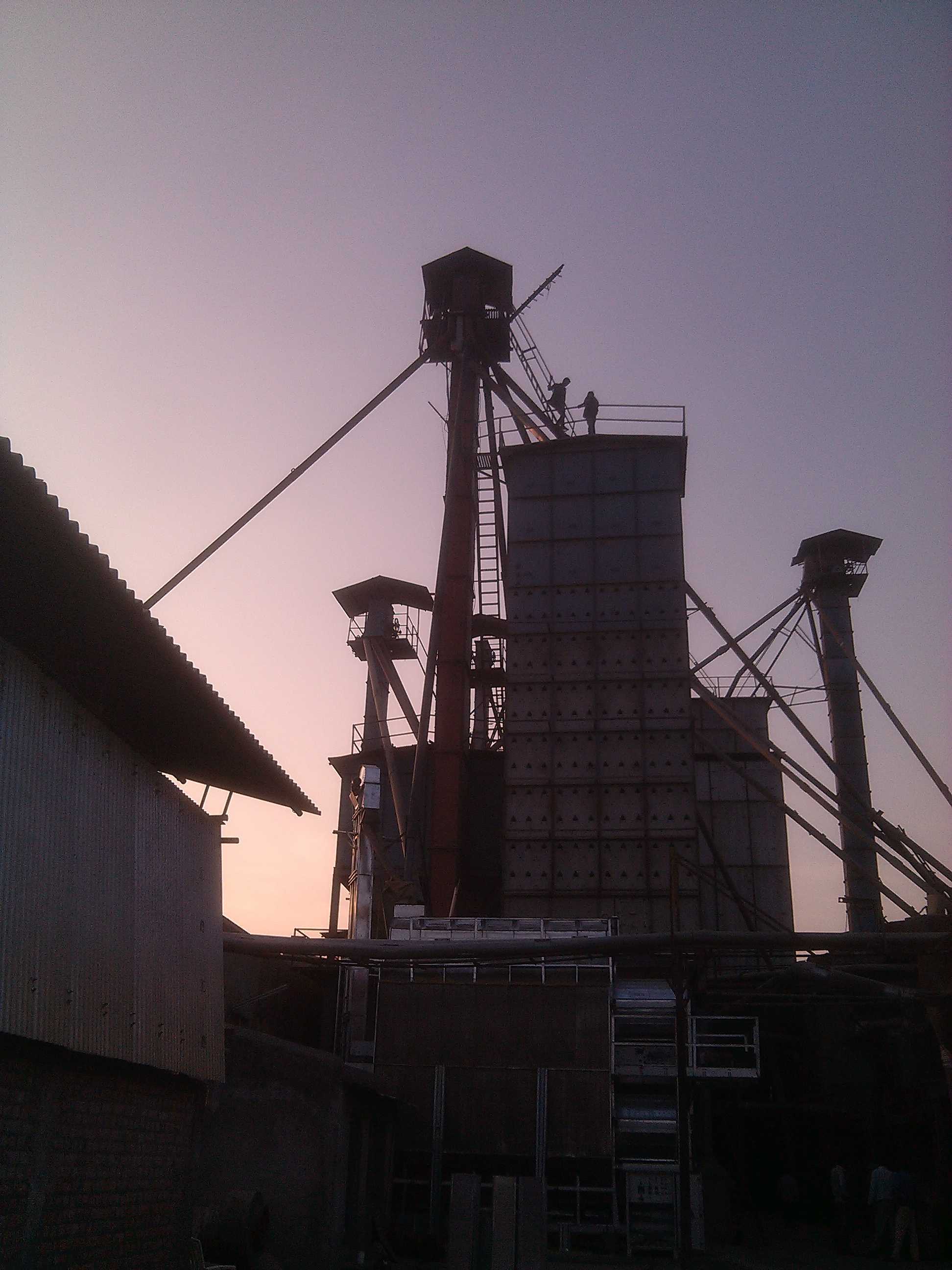

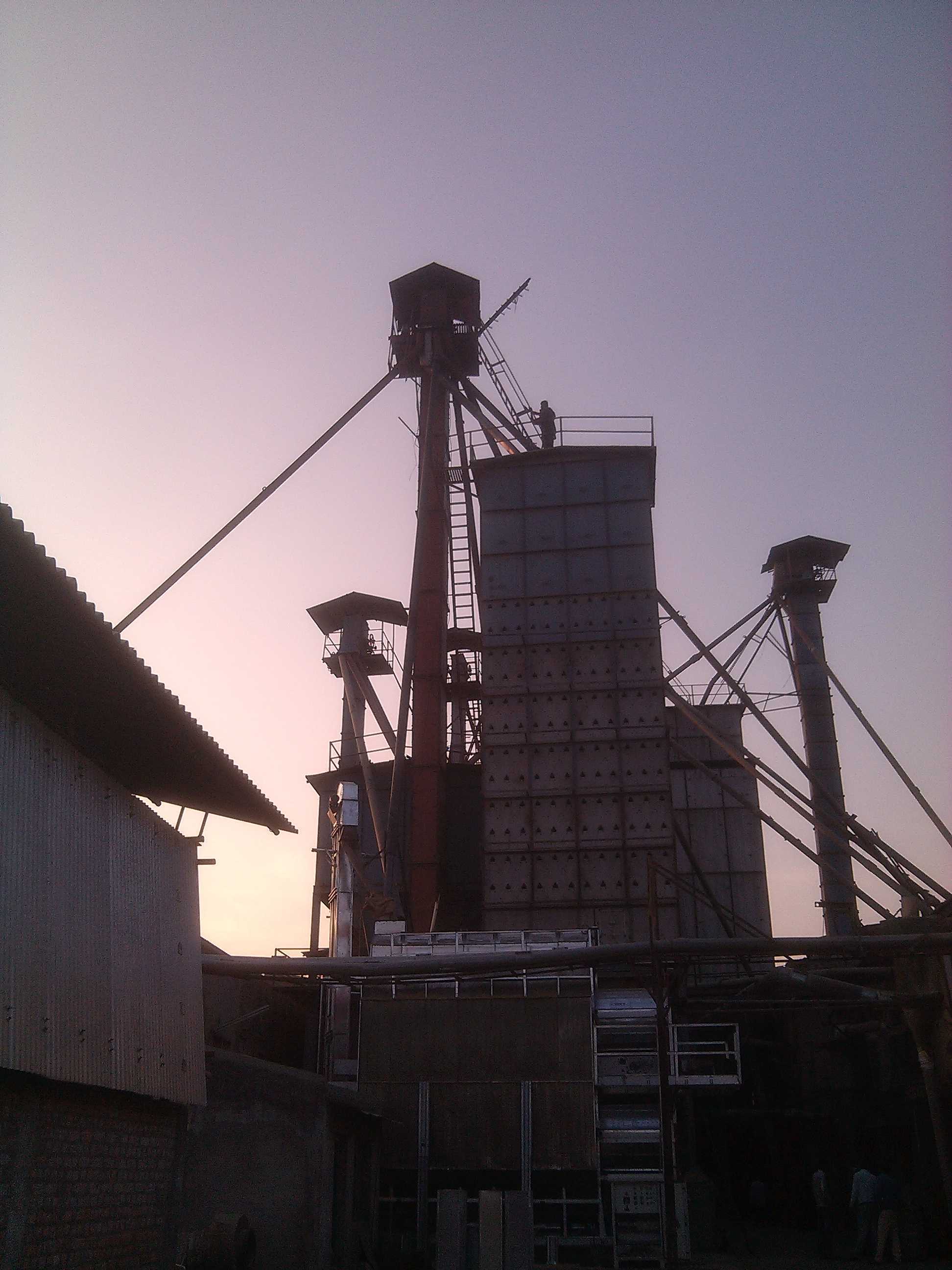

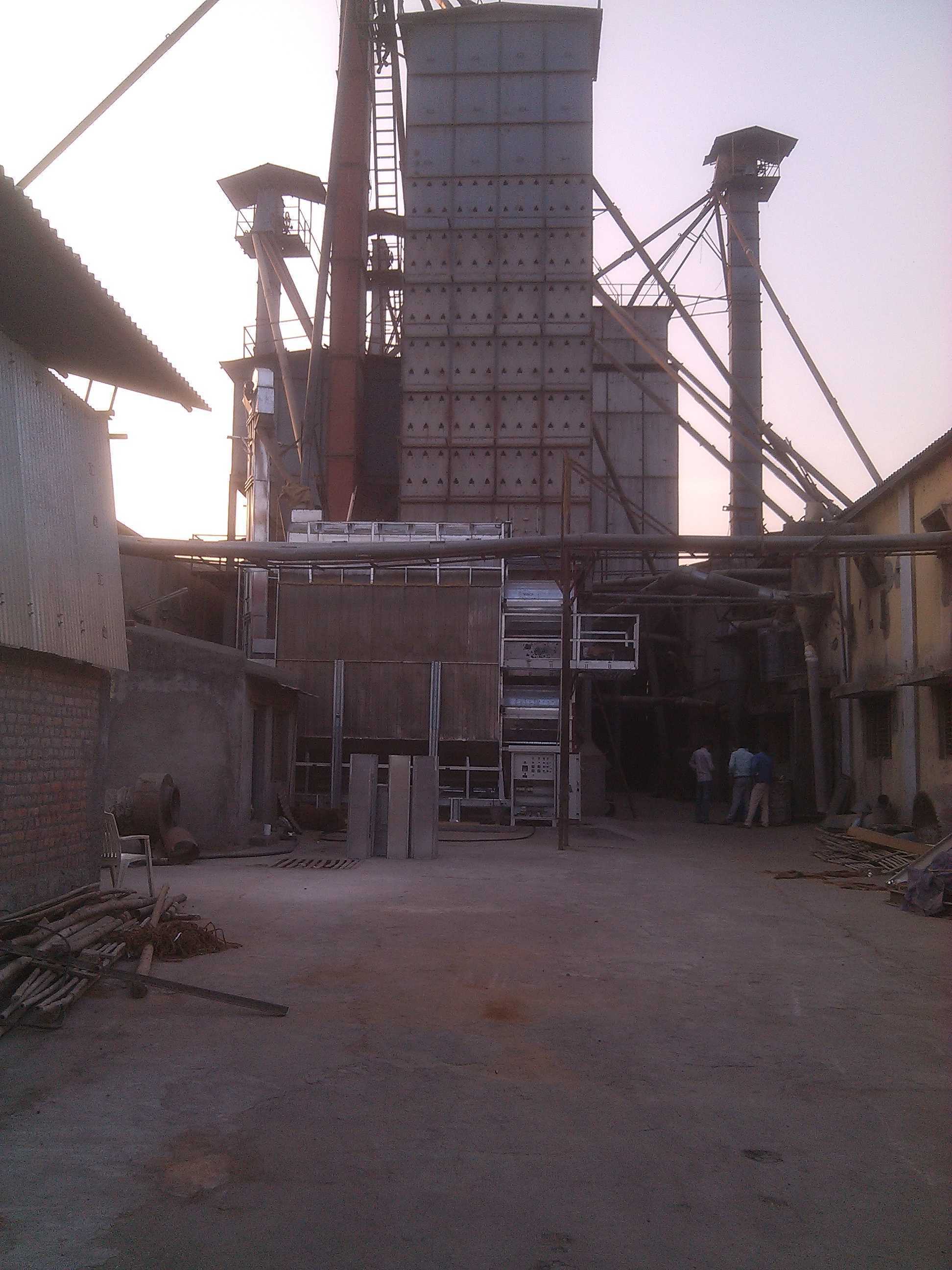

　　在粮食产后处理环节，干燥是衔接收获与仓储的核心工序，这类塔式深层干燥设备主要面向规模化种植基地、粮食收储站点的连续式谷物降水作业，区别于小型家用烘干设备，其单批次处理能力可覆盖百吨级粮食物料，适配玉米、小麦、水稻等多种颗粒状粮油作物的降水需求，能将收获后含水率超标的谷物快速降至安全储存水分区间，避免仓储过程中出现发芽、霉变、虫蛀等损耗问题。从设备整体布局来看，这类干燥塔采用立式钢构框架作为主体承载结构，主塔体为多段式模块化拼装结构，现场安装时可根据处理量需求调整塔段数量，主体高度通常在二十米至三十米区间，塔体横截面为矩形结构，单段塔节的外形尺寸适配公路运输的限界要求，无需额外拆解即可完成长途转运，

　　安装时仅需完成基础预埋螺栓的对位固定与段间法兰连接，大幅缩短现场施工周期。设备顶部设置进料匀料机构，通过内置的布料器将进入塔内的谷物均匀铺撒在各层干燥床面上，避免出现局部物料堆积导致的干燥不均问题；塔体内部按功能划分为预热段、等速干燥段、缓苏段、冷却段四个核心功能区，预热段利用冷却段排出的废热对刚进入塔内的冷粮进行预升温，减少后续干燥环节的热能损耗，等速干燥段通过两侧布置的进风通道将热空气均匀导入料层，热空气穿透谷物料层的过程中带走物料表面的游离水分，缓苏段则暂停热风通入，让谷物内部的水分逐步向外扩散，避免持续高温导致的粮粒爆腰、品质下降问题，冷却段通过通入常温环境空气，将完成干燥的高温谷物降至常温状态，

　　避免直接入仓储藏时出现结露现象。设备侧面配套设置的提升机构采用斗式提升结构，将地面进料坑内的待干燥谷物垂直输送至塔体顶部的进料口，提升机的料斗运行速度根据谷物的破碎率要求做了适配调整，针对易破碎的稻谷类物料可适当降低运行线速度，减少输送过程中的粮粒破损。塔体下部设置排料机构，采用变频控制的排料辊结构，可根据谷物的初始含水率、目标含水率调整排料速度，进而控制谷物在塔内的停留时间，保证干燥后的物料含水率偏差控制在允许范围内。从结构设计的角度来看，这类干燥塔的钢构主体在建模时需要重点考虑风载、雪载以及满料状态下的静载荷，塔体立柱采用H型钢作为主承载构件，各层平台之间设置斜向支撑增强整体结构刚度，塔体外壁采用压型彩钢板作为围护结构，

　　内部填充保温岩棉减少干燥过程中的热能损耗，所有与热风接触的金属构件均采用耐热碳钢材质，避免长期高温工况下出现结构变形。设备的进风系统与热风炉配套衔接，热风出口处设置温度传感器与风量调节阀门，可根据不同谷物的干燥特性调整热风温度与进风量，比如干燥玉米时热风温度可控制在一百二十摄氏度左右，干燥稻谷时则需要将热风温度降至八十摄氏度以下，避免粮粒内部的淀粉糊化影响成品粮品质。设备的安装边界需要预留足够的操作与维护空间，塔体周边需要留出提升机检修、热风管道连接、出料输送设备布置的空间，基础施工时需要根据设备满载重量做地基承载力验算，避免长期运行过程中出现基础沉降导致的塔体倾斜问题。在三维建模过程中，这类设备需要拆分出钢构框架、塔体内腔的角状盒通风结构、布料机构、排料机构、提升机、外部走台扶梯、热风接口等独立子装配，各部件之间的连接关系需要完全匹配实际安装工艺，比如段间法兰的螺栓孔位、走台与主塔体的连接支座位置都需要和实际加工尺寸保持一致，方便后续直接导出工程图用于生产制造。
