100mm中心距折弯型双端连接手柄结构

　　在各类工业设备、工装夹具、检测治具的操作端设计中，这类双端固定的折弯手柄是非常常见的操作执行部件，区别于单端握持的手摇柄、握杆，这类双端连接的手柄核心作用是为两个间隔布置的操作点位提供同步的力传递路径，同时给操作人员提供稳定的施力握持区间，常见于需要同步解锁、同步压紧、同步扳动的工位结构上，比如工装夹具的双侧压合锁紧机构、小型设备的舱门同步启闭结构、检测治具的定位销同步插拔结构，都能看到这类结构的应用。

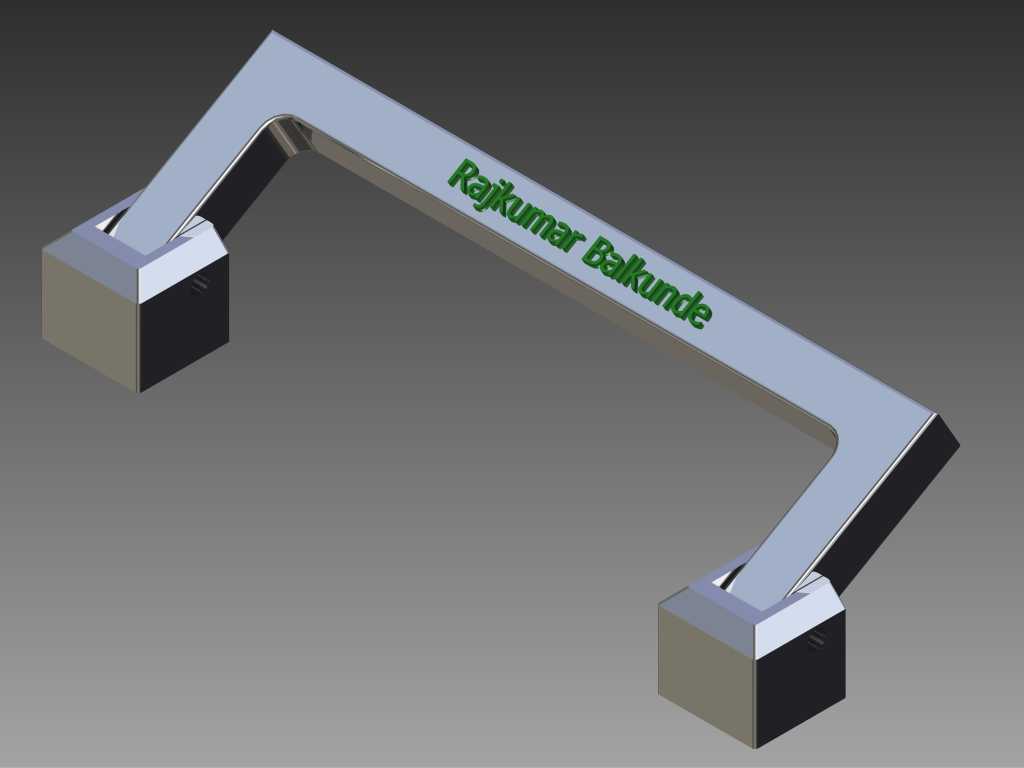

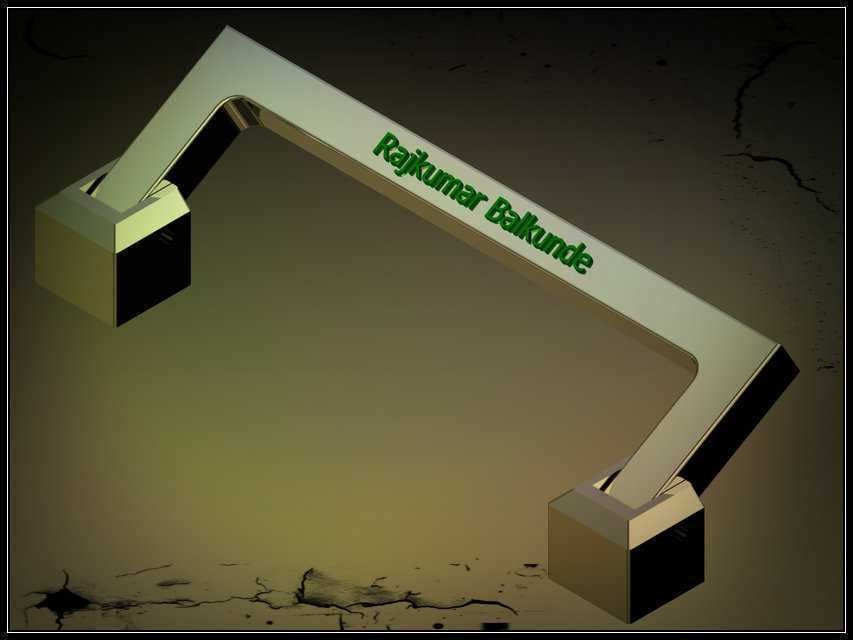

　　从实际使用场景来看，这类手柄的安装边界非常明确，两个安装端的中心距固定为100mm，这个尺寸是设计阶段就锁定的核心安装参数，选型时首先要确认两个被连接件的安装孔位中心距是否匹配，避免出现安装错位无法装配的问题。两个端部的方块结构是安装配合段，设计时做了方正的定位面，装配时可以和被连接件的方形安装槽直接嵌合，不需要额外做周向防转结构，靠方形面的配合就能承受扳动时的扭矩，避免手柄和被连接件之间出现相对转动，相比圆柱面配合加销钉防转的结构，这种方形嵌合的结构装配效率更高，承受的扭矩上限也更大，适合需要频繁扳动、操作力偏大的工况。

　　中间的握持段做了折弯造型，不是直杆结构，这个设计是从操作人机工程角度出发的：如果两个安装端之间用直杆连接，操作人员握持时手部会紧贴安装基面，容易被基面的毛刺、棱角刮蹭，同时扳动时手腕的施力角度不顺，长期操作容易产生疲劳；折弯后的杆身和安装基面留出了足够的握持间隙，操作人员可以完整握住杆身，施力时手腕处于自然顺直的状态，操作力可以更顺畅地传递到两个安装端，降低操作疲劳感。杆身的截面做了等强度设计，靠近安装端的位置截面尺寸略大，往中间握持段平滑过渡，既保证了扭矩传递时的结构强度，避免长期扳动出现根部断裂的问题，也不会因为整体截面过大导致握持手感过硬、整体重量偏高的问题。

　　设计这类手柄结构时，首先要核算操作工况下的最大扳动力，根据扳动力和力臂长度校核杆身的弯曲强度和端部的剪切强度，避免出现过载断裂的情况；其次要确认端部安装方块的配合公差，和被连接件的安装槽做基孔制配合，保证装配后没有明显旷量，避免频繁扳动出现冲击磨损；另外折弯处的圆角要做足够大的过渡，避免应力集中导致折弯位置出现疲劳裂纹，表面处理要根据使用环境选择，普通车间工况做发黑防锈处理即可，有腐蚀介质的工况可以做镀铬或者不锈钢材质处理，握持段可以根据需求增加滚花或者包胶结构，提升握持摩擦力，避免操作时打滑。

　　从装配逻辑来看，这类手柄不需要额外的紧固件辅助定位，端部方块嵌入安装槽后，只需要在端部加装端盖或者轴向定位螺钉，就能完成轴向固定，装配步骤非常简单，后期维护更换时也不需要拆解周边的其他结构，直接拆下端部定位件就能抽出手柄更换，非常适合需要定期维护易损件的工装设备场景。在实际选型替换时，除了确认100mm的中心距参数，还要确认端部方块的截面尺寸、嵌入深度是否和原有安装位匹配，避免出现装不进去或者配合旷量过大的问题，同时要根据实际操作力的大小选择合适的材质，普通轻载操作场景用铝合金材质即可满足强度需求，同时能降低整体重量，重载操作场景建议选用45号钢调质处理的材质，保证结构强度满足长期使用需求。
