双轮缘橡胶模制行走轮结构设计

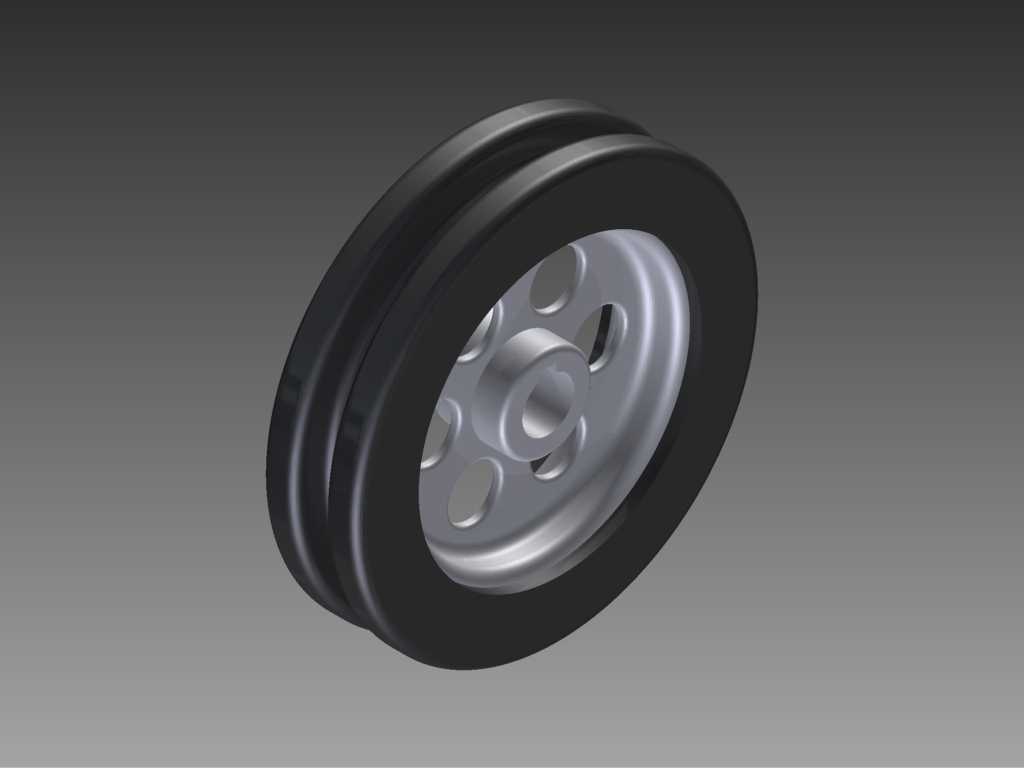

　　这类双轮缘橡胶模制行走轮，在轻载输送线、小型移动工装、仓储周转台车、民用代步器械上的应用十分广泛，区别于单轮缘的平滚轮，双轮缘结构的核心作用是在轨道行走时避免轮体脱轨，同时橡胶外层可以有效缓冲行走过程中的振动，降低金属接触产生的噪音，对运行平稳性要求较高的轻型移动场景适配性极强。从结构设计逻辑来看，轮体采用金属轮毂外包模制橡胶的复合结构，金属轮毂承担核心的承重与轴连接载荷，轮毂中心设计有阶梯式安装轴孔，可适配不同直径的固定销轴，轴孔周边的辐板采用均匀分布的镂空孔设计，一方面可以在保证轮毂结构强度的前提下降低整体自重，减少转动惯量，让轮体启动、停转的响应更灵敏，另一方面镂空结构也为橡胶模制过程中的材料包覆提供了咬合位点，

　　避免橡胶层与金属轮毂在长期受力后出现脱层、打滑的问题。轮毂外侧的轮缘凸起高度经过适配性设计，既能够保证在对应规格的轨道上行走时，轮缘与轨道侧面保留合理的间隙，不会出现卡滞、摩擦阻力过大的问题，又能在轮体出现小幅偏斜时及时导向归位，不会直接脱出轨道。外层的橡胶层采用模压硫化工艺与轮毂结合，橡胶的邵氏硬度控制在兼顾承重与缓冲的区间，既不会因为硬度过高导致缓冲减震效果差，也不会因为硬度过低在长期承重后出现永久变形、滚动阻力陡增的问题，橡胶层的外圆面做了微弧处理，和轨道接触时的应力分布更均匀，避免局部应力集中导致橡胶层过早磨损。从安装边界来看，这类轮体的轴向宽度、轮缘间距是和配套轨道的宽度直接匹配的，

　　设计时需要保证轮缘内侧间距比轨道顶面宽度大1-2mm，预留安装偏差与热胀冷缩的余量，中心轴孔的公差带一般选用H7级，和销轴配合时可以采用间隙配合或者过渡配合，根据是否需要轮体随轴转动选择对应的配合精度，轮毂的轴向长度需要和安装支架的开口宽度匹配，两侧加装轴用挡圈或者轴套限位，避免轮体在行走过程中出现轴向窜动。在实际选型应用中，这类轮体的单轮承重需要根据实际使用场景的动载荷系数核算，不能仅按静载荷参数选型，因为移动过程中经过接缝、路面凸起时会产生瞬时冲击载荷，橡胶层可以抵消一部分冲击，但金属轮毂的强度需要满足动载荷下的抗弯、抗剪要求，辐板的镂空孔数量和孔径也是经过强度校核的，不会因为开孔导致轮毂在承重时出现辐板变形、轴孔失圆的问题。

　　双轮缘的结构设计还有一个优势，就是在转弯或者轨道存在小幅安装偏差时，轮缘和轨道侧面的接触是线性接触，相比整面接触的挡边结构摩擦阻力更小，磨损也更均匀，长期使用后不会因为轮缘磨损导致导向失效。橡胶层的厚度设计也有讲究，过薄的橡胶层缓冲效果差，无法有效吸收振动，过厚则会导致轮体滚动时形变量过大，增加滚动阻力，同时也会降低轮体的承重上限，这类轻型行走轮的橡胶层厚度一般控制在轮体半径的六分之一到五分之一之间，兼顾弹性与结构刚性。在三维建模过程中，这类复合结构的轮体需要分别处理金属轮毂与橡胶层的装配关系，轮毂部分的轴孔、辐板、轮缘止口都需要做倒角处理，避免模制橡胶时出现应力集中的尖角，橡胶层与轮毂结合的面需要设计滚花或者凹槽结构，增加两者的结合力，建模时需要考虑橡胶硫化收缩率对最终尺寸的影响，预留对应的收缩余量，保证模制成品的尺寸符合设计要求。实际使用中，这类轮体不需要额外添加润滑结构，因为橡胶和金属轨道的摩擦系数稳定，配合金属轮毂与销轴之间的润滑就可以保证顺畅转动，相比全金属滚轮，它对轨道的磨损更小，运行噪音更低，在车间内部的周转设备、轻型自动化输送线的行走机构、小型移动作业平台上的替换率很高，设计时的尺寸链需要重点关注轮体的总宽度、安装轴孔的同轴度、轮缘与轴孔的同轴度，这些形位公差会直接影响轮体行走时的顺畅度，如果同轴度偏差过大，会导致轮体行走时出现偏磨、阻力大甚至卡轨的问题。
