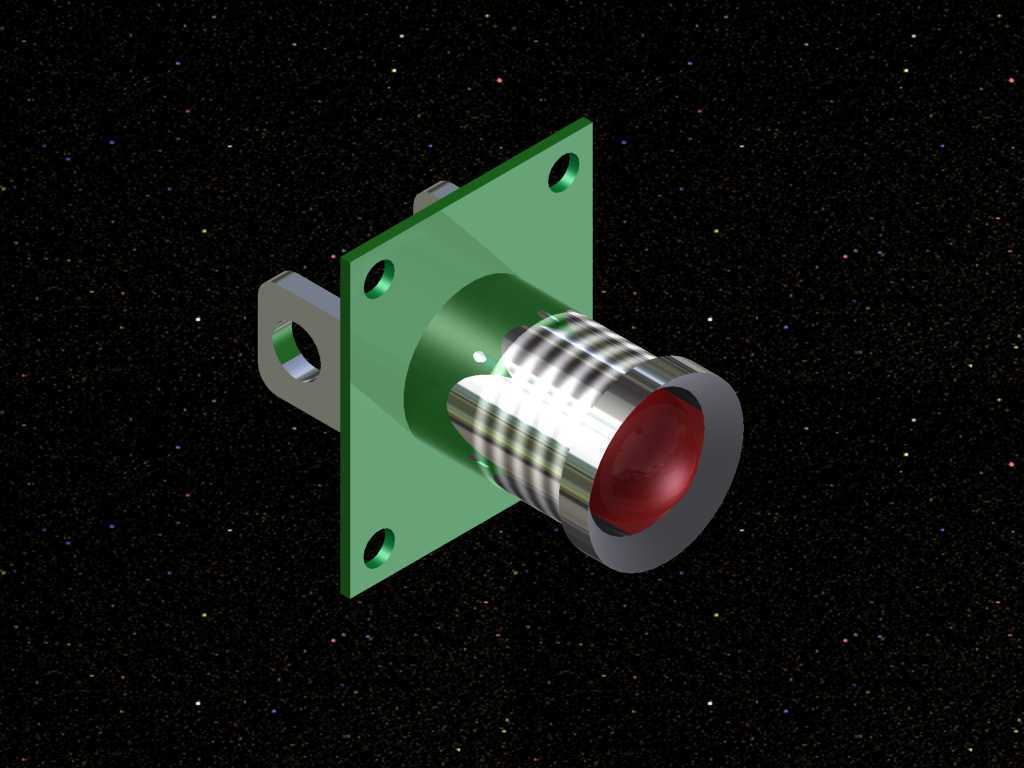

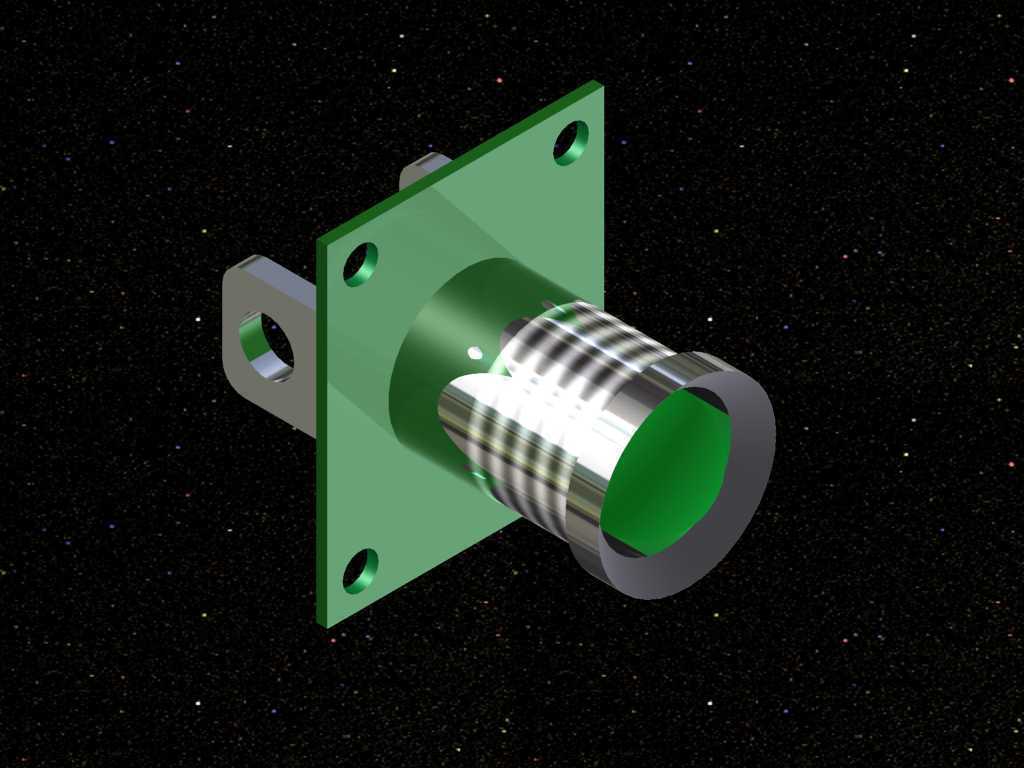

面板安装式多色LED指示灯三维结构

　　这款带安装法兰的LED指示元件，是工业电控柜、设备操作面板上最常见的状态反馈部件，日常做设备选型、面板开孔排布的时候，这类元件的安装尺寸、突出高度是结构设计阶段必须卡准的边界参数，很多新手做面板布局时容易只记开孔直径，忽略后部接线空间和前部操作面的突出余量，最后装完要么灯头突出过多容易被磕碰，要么后部接线端子和柜内走线槽干涉，返工调整面板开孔的情况不在少数。从结构上看，这款指示灯采用方形法兰安装结构，法兰四个角预留了沉头安装孔，相比常见的螺纹旋紧式面板指示灯，这种法兰固定的方式抗震动性能更好，在工程机械、移动设备这类有持续震动的使用场景下，不会因为长期震动出现松脱移位的问题，灯头部分做了金属滚花环，既可以在装配时辅助对位，

　　也能提升前部的耐磨性能，外露的灯头透光罩做了内凹设计，能减少外部剐蹭对透光面的磨损，避免长期使用后透光面磨花影响指示辨识度。设计这款元件的三维结构时，首先要明确安装边界：法兰贴合面板的安装面需要做0.2mm的装配间隙预留，避免面板平面度误差导致法兰贴合不严出现缝隙；灯头伸出面板前部的长度要控制在合理范围，既保证操作人员在正常操作视角下能清晰看到灯光状态，又不会因为突出过多被过往的工件、工具碰坏；后部的接线端要预留足够的接线弯折空间，一般要留出至少15mm的后部净空，方便接插接线端子或者焊接导线，同时要考虑不同颜色版本的结构通用性，红色、蓝色、绿色三种灯色版本除了透光罩的配色差异，安装结构、外形尺寸完全一致，

　　这样做面板开孔的时候只需要统一规格，不用针对不同灯色做差异化开孔，能大幅减少面板加工的工序复杂度，也方便后期运维更换不同颜色的指示灯时不用改动安装结构。实际应用场景里，这类指示灯常用来反馈设备的电源状态、运行状态、故障报警状态，红色一般对应故障、停止类的警示信号，绿色对应正常运行、电源接通类的提示信号，蓝色多用于特殊功能的状态指示，比如自动模式激活、远程控制接入这类状态。做三维建模的时候，要重点还原几个关键配合面：法兰上的安装孔位要和常用的M3沉头螺钉尺寸匹配，沉头孔的深度要保证螺钉拧紧后头部不高出法兰表面，避免和面板之间出现间隙；灯头和法兰连接的轴颈部分要和面板开孔做间隙配合，单边间隙控制在0.1mm左右，

　　既方便安装时顺利穿入开孔，又不会因为间隙过大出现灯体晃动；金属滚花环的纹理不用做过细的建模还原，只要把滚花段的外径尺寸做准确，不影响整体装配干涉检查即可，毕竟这类外购标准件建模的核心目的是做装配校验，不是做零件的加工生产。很多工程师做设备建模时容易忽略这类小电气元件的细节尺寸，最后做虚拟装配的时候才发现面板开孔和灯体不匹配，或者灯的位置和面板上的按钮、标牌干涉，提前把这类标准件的三维结构做准确，能在设计阶段就排查掉很多装配问题，减少后期打样、试装时的修改成本。另外这款指示灯的安装法兰做了切边定位结构？不对，看结构上法兰侧边带的定位凸耳，是用来防止安装时灯体转动的，对应的面板开孔要做匹配的定位缺口，这样安装的时候不用额外手扶固定灯体，就能直接从背面拧紧紧固件，提升装配效率，这个细节在建模的时候一定要还原出来，不然做面板开孔的时候会漏掉定位缺口，实际装配时灯体可以随意转动，容易导致接线端受力扯断导线。
