工业撬装式流体计量集成装置设计

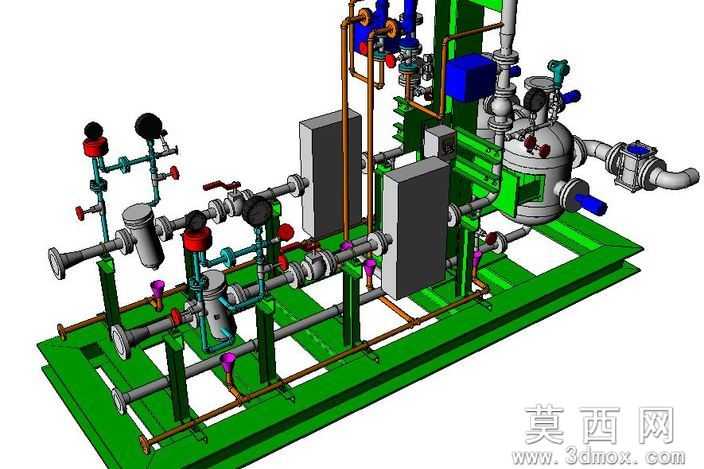

本模型为撬装式流体计量集成装置，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循工业管路设计规范，对每一处管路走向、部件安装位、支撑结构都做了精准的尺寸约束。模型整体以绿色撬装底座为承载基础，底座采用型钢焊接框架结构建模，预留了标准吊装位与固定安装孔，方便整体转运与现场就位，底座上的支撑立柱按照管路排布做了等距优化，既保证承重强度又避免与管路、阀门产生干涉。管路系统区分了不同输送介质的管路，采用差异化材质渲染区分，铜质管路做了金属抛光质感渲染，钢制工艺管路做了哑光防锈漆面处理，不同管径的管路接口处都做了法兰连接结构的细节建模，法兰盘的螺栓孔、密封面都做了精细化还原，保证装配关系的准确性。装置上集成了多组计量仪表、控制阀门与过滤分离组件，顶部的压力表、控制阀做了分色标识，红色手轮为紧急切断阀，黑色手轮为常规调节阀，蓝色部件为电控执行组件，罐体类部件做了不锈钢金属质感渲染，表面的焊缝、接口、支座都做了细节刻画。设计过程中采用模块化建模思路，将计量模块、分离模块、管路输送模块、控制模块分别建组，方便后续根据不同工况调整模块配置，整体布局充分考虑了操作空间与检修空间，阀门操作位都预留了足够的人手操作距离，仪表安装位朝向便于人员观测的方向，管路排布横平竖直，减少不必要的弯头以降低流体阻力，所有部件的安装位置都符合工业现场的操作习惯，模型渲染阶段采用工业场景常用的三点布光，既清晰展现各部件的结构层次，又还原了金属、漆面、密封件等不同材质的真实质感，整体模型装配关系完整，无干涉错位，可直接用于方案展示、施工交底以及后续的工程细化设计。
